5.3.2

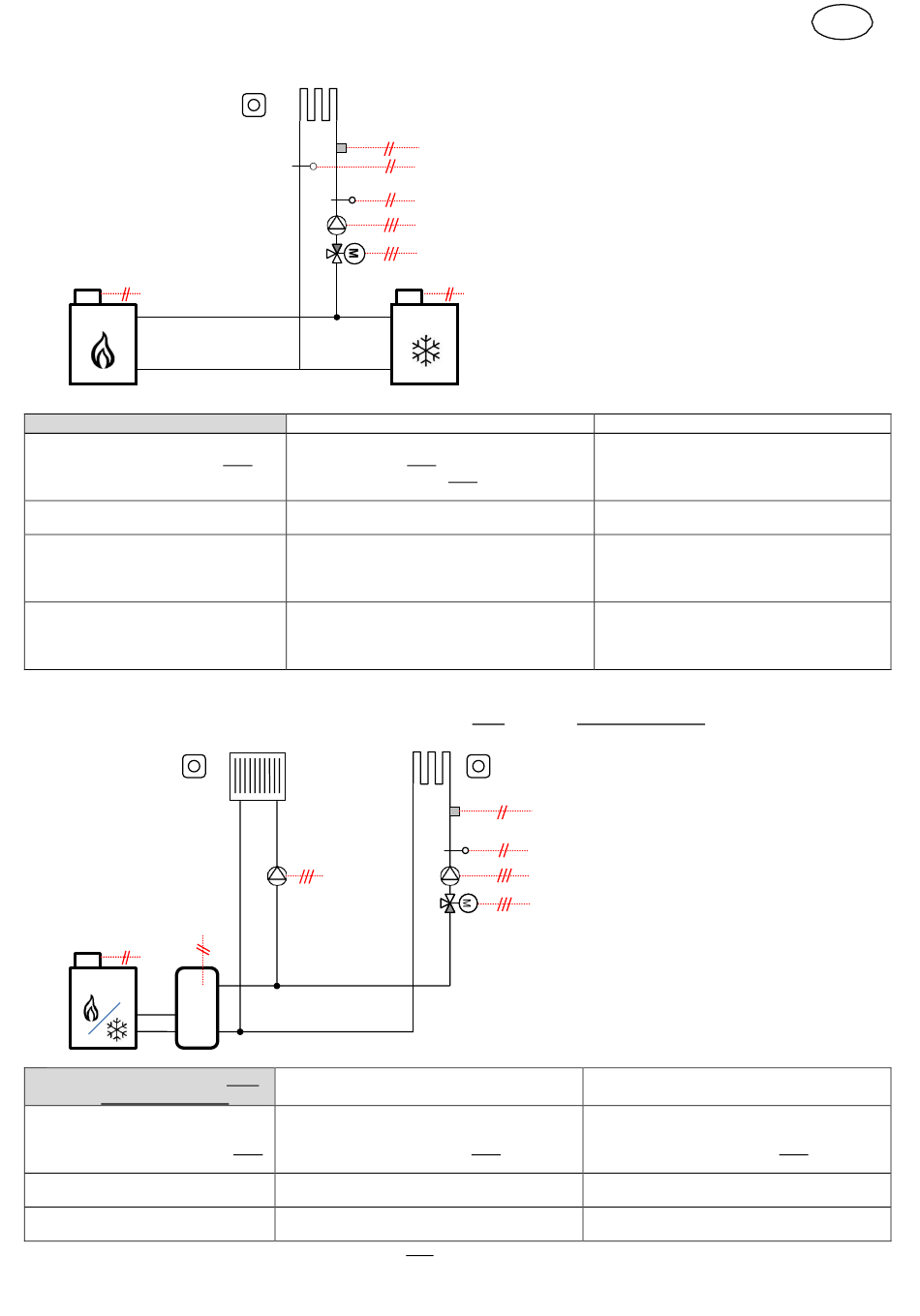

Einkreis Installation: Parameter #4 INSt = SEP
Raum Thermostat
(Kabel / Funk)
Wärmeerzeuger /
Nachheizung
1
Parameter #4 INSt = SEP
Ausgang HEAT
schaltet den Wärmeerzeuger oder
Nachheizung (wenn PE = YES)
Ausgang P2/COLD
schaltet den Kälteerzeuger
Ausgang PUMP
schaltet Pumpe1 über Kabel-
Thermostat th1
(siehe Parameter #5, #11/12)
Ausgang PUMP
schaltet Pumpe1 über Funk-
Thermostat rf th1
(siehe Parameter #5, #11/12)
5.3.3
Zweikreis Installation: Parameter #4 INSt = 2P.1 oder 2P.2, mit Kabel-Thermostat
Thermostat 2
Direktkreis
(Kabel)
Umschaltsignal
Aquastat
Heizen / Kühlen
WP
Parameter #4 INSt = 2P.1 oder
2P.2, mit Kabel-Thermostat
Ausgang HEAT
schaltet den Wärme-/Kälteerzeuger
(z.B. reversible Wärmepumpe) oder
Nachheizung (wenn PE = YES)
Ausgang P2/COLD
schaltet Pumpe2
Ausgang PUMP
schaltet Pumpe1
(*) 2P.1 mit Kabel-Thermostat: Thermostat 2 Direktkreis muss ein nicht reversibles Model (Kontakt geschlossen, wenn Raumtemperatur unterhalb Sollwert).
Im Kühlbetrieb reversiert der Regler CC-HC die Kontaktinformation automatisch.
Temperaturbegrenzer
Rücklauftemperaturfühler
(optional; wenn kein Funk-Thermostat vorhanden)
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
2
Heizbetrieb
Aktiviert (Kontakt geschlossen) wenn
Pumpe1 aktiviert oder
bei Warmwasserbedarf oder
wenn PE = YES bei Außentemperatur < PE t
Immer AUS (Kontakt offen) -> Hot
EIN, wenn angeschlossener Kabel-
Thermostat Heizen anfordert
EIN, wenn angeschlossener Funk-
Thermostat Heizen anfordert
Pumpe2
Heizbetrieb
Aktiviert (Kontakt geschlossen) wenn
Pumpe1 oder Pumpe2 für Heizkreise
aktiviert (in1 = th1, in2 = th2) oder
wenn PE = YES bei Außentemperatur < PE t
EIN, wenn Thermostat 2 Direktkreis Heizen
anfordert
EIN, wenn Thermostat 1 Heizen anfordert
7
Kälteerzeuger
Kühlbetrieb
Immer AUS (Kontakt offen)
Immer EIN (Kontakt geschlossen) -> CLd
EIN, wenn angeschlossener Kabel-
Thermostat Kühlen anfordert
EIN, wenn angeschlossener Funk-
Thermostat Kühlen anfordert
Thermostat 1
(Kabel)
Temperaturbegrenzer
Vorlauftemperaturfühler
Pumpe1
3-Wege Mischventil
Kühlbetrieb
Aktiviert (Kontakt geschlossen) wenn
Pumpe1 oder Pumpe2 für Kühlkreise
aktiviert (in1 = th1, in2 = th2) oder
wenn PE = YES bei Außentemperatur < PE t
EIN, wenn Thermostat 2 Direktkreis Kühlen
anfordert (*)
EIN, wenn Thermostat 1 Kühlen anfordert
