- Seite 1 BT-D-RF...
- Seite 2 ACHTUNG! Die installierende Person sollte vor Inbetriebnahme des Geräts diese Installations- und Bedienungsanleitung sorgfältig durchlesen und sich mit den darin enthaltenen Anweisungen vertraut machen. - Der Thermostat darf nur von speziell ausgebildetem Personal montiert, bedient und gewartet werden. Personen, die sich noch in der Ausbildung befinden, dürfen das Gerät nur unter Aufsicht eines erfahrenen Technikers bedienen.
- Seite 3 ANWENDUNGSBEREICH - Die Thermostate der Baureihe „BT“ wurden für die Überwachung und Regelung aller Arten von Heizungsinstallationen entwickelt. - Die Thermostate sind für den Einsatz in Wohnräumen, Büros und Industrieanlagen ausgelegt. Stellen Sie vor der Inbetriebnahme sicher, dass die Anlage den geltenden Vorschriften entspricht, um eine ordnungsgemäße Funktion zu gewährleisten.
-
Seite 4: Inhaltsverzeichnis
Beschreibung des Geräts......... 5 Tastenfeld ............7 Anzeige und LED ..........8 Erstinstallation ..........10 Batterien einlegen .......... 10 Funkverbindung einrichten ......11 Einschalten ............ 13 Festlegen der Betriebsart ....... 14 Manuelle Betriebsart “Komfort” ...... 15 Manuelle Betriebsart “Absenkung” ....15 Betriebsart “AUS”... -
Seite 5: Beschreibung Des Geräts

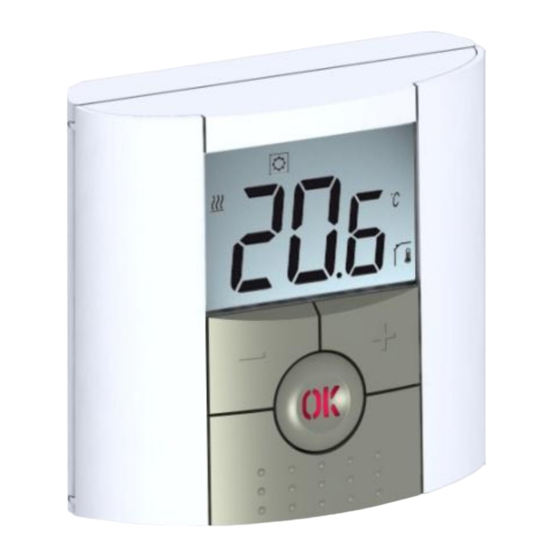

Beschreibung des Geräts Elektronisch programmierbarer Thermostat mit LCD-Anzeige für die Regelung verschiedener Arten von Heizungssystemen. MuB_#9018485_P04879_BT-D-RF_(DE)_2012-03-22.docx... - Seite 6 Dieses Gerät hilft Ihnen, den Energieverbrauch zu optimieren und erhöht den Komfort. - Modernes Design mit Soft-Touch-Material - Einfache Verkabelung und Installation - Funktion für einfache Programmerstellung - Wochenweise in Schritten von 30 min programmierbar - Vorübergehende manuelle Programmänderung möglich - Frostschutzfunktion - Ferien- oder Party-Funktion - Nichtflüchtiger Speicher EEPROM...
-
Seite 7: Tastenfeld
Tastenfeld Minus Taste Plus Taste (+) Bestätigung (OK) Status LED Navigationstaste nach links (◄) Navigationstaste nach rechts (►) Escape-Taste ( Bearbeitungstaste ( ) MuB_#9018485_P04879_BT-D-RF_(DE)_2012-03-22.docx... -
Seite 8: Anzeige Und Led
Anzeige und LED Rotes Dauerlicht (bei eingeschalteter Hintergrundbeleuchtung): Heizbedarf Grünes Blinken: Bestätigung erforderlich Rotes Blinken: Sensor- oder Batteriefehler MuB_#9018485_P04879_BT-D-RF_(DE)_2012-03-22.docx... - Seite 9 Betriebsarten-Menü (Die aktive Betriebsart ist eingerahmt.) Parameternummer, falls „3“ angezeigt wird. Menü der Einrichtungsparameter. Anzeige des verwendeten Sensortyps und der Temperatur Regelung => interner oder externer Umgebungssensor. Regelung => Fußbodensensor. Regelung => interner Sensor mit Bodensensor zur Temperaturbegrenzung. Anzeige der Außentemperatur Anzeige Heizbedarf.
-
Seite 10: Erstinstallation
Erstinstallation Dieser Abschnitt führt Sie durch die Erstinstallation Ihres Thermostats Batterien einlegen - Öffnen Sie die beiden seitlichen Abdeckungen und legen Sie die 2 mitgelieferten alkalischen Micro- Batterien (AAA) ein. (Falls sich die Batterien bereits im Batteriefach befinden, entfernen Sie den kleinen Schutzaufkleber. -
Seite 11: Funkverbindung Einrichten
Funkverbindung einrichten - Um die Verbindung zwischen Thermostat und Empfänger zu konfigurieren, müssen Sie zunächst Ihren Empfänger in den Modus RF init für die Funkinitialisierung versetzen. (Sehen Sie hierzu bitte in den Unterlagen zum Funkempfänger nach. Nur Funkempfänger der gleichen Baureihe sind kompatibel.) - Halten Sie nun die Bearbeitungstaste des Thermostats ( ) 10 Sekunden lang gedrückt. - Seite 12 Der Thermostat sendet nun das Funkkonfigurationssignal an den Empfänger. - Überprüfen Sie die Empfangsqualität am Empfänger (wird in der Regel durch eine grün blinkende LED angezeigt). Nachdem die Verbindung zwischen Empfänger und Thermostat konfiguriert ist, drücken Sie die Escape-Taste ( um wieder zur Hauptanzeige zurückzugelangen.
-
Seite 13: Einschalten
- Gehen Sie nun wieder zum Thermostat, und schalten Sie ihn aus. Überprüfen Sie wieder am Empfänger, ob dieser ebenfalls abgeschaltet hat. (Die rote LED muss aus sein.) Wenn die Funksignale korrekt empfangen wurden, legen Sie sie gewünschte Solltemperatur fest. Wenn die Funksignale nicht korrekt empfangen wurden, überprüfen Sie die Installation (Position des Empfängers,... -
Seite 14: Festlegen Der Betriebsart
Festlegen der Betriebsart Gehen Sie folgendermaßen vor, um die Betriebsart zu ändern: - Öffnen Sie die kleine Abdeckung in der Mitte, um auf die Navigationstasten nach links (◄) und nach rechts (►) zuzugreifen. - Mit Hilfe dieser Tasten können Sie nun auf die Betriebsarten-Zeile zugreifen. -
Seite 15: Manuelle Betriebsart "Komfort
Manuelle Betriebsart “Komfort” Manuelle Betriebsart, die permanent auf die eingestellte Komforttemperatur regelt. Wenn Sie eine der Tasten (-) und (+) drücken, beginnt der Sollwert für die Komforttemperatur zu blinken und kann mit Hilfe dieser Tasten geändert werden. Manuelle Betriebsart “Absenkung” Manuelle Betriebsart, die permanent auf die eingestellte Absenktemperatur regelt. -
Seite 16: Betriebsart "Aus
Betriebsart “AUS” Verwenden Sie diese Betriebsart, um die Anlage auszuschalten. Achtung: In dieser Betriebsart kann die Anlage einfrieren. - Bei ausgeschalteter Anzeige können Sie sich jederzeit durch Drücken der Taste (OK) einige Sekunden lang die aktuelle Temperatur anzeigen lassen. - Um die Anlage wieder einzuschalten, verwenden Sie die Navigationstaste nach links (◄) oder nach rechts (►). -
Seite 17: Betriebsart "Frostschutz
Betriebsart “Frostschutz” Verwenden Sie diese Betriebsart um Ihre Anlage vor dem Einfrieren zu schützen (Während Urlaubszeiten…) - Die eingestellte Frostschutztemperatur ist ein Festwert, der im Parametermenü als Parameter Nummer 06, „HG“, angepasst werden kann – siehe Kapitel 6. (Vorgegeben ist ein Wert von 10°C.) Betriebsart “Timer”... - Seite 18 - Legen Sie zunächst mit den Tasten (-) und (+)die gewünschte Solltemperatur fest. Drücken Sie (OK), um die Funktion zu aktivieren. (Vorgegeben ist ein Wert von 22 °C.) - Anschließend können Sie mit der Taste (+) die gewünschte von unter 24 Stunden in Stunden „h“ oder eine Dauer in Tagen „d“...
-
Seite 19: Spezialfunktionen
Spezialfunktionen Tastensperre-Funktion Verwenden Sie diese Funktion, um jegliche Änderungen an Ihren Einstellungen zu verhindern (im Kinderzimmer, in einem öffentlich zugänglichen Raum,...). - Zum Einschalten der Tastensperre halten Sie die Escape-Taste ( ) gedrückt, und drücken Sie die Bearbeitungstaste ( ). - Auf der Anzeige wird daraufhin das Symbol „... - Seite 20 Außensensor) schnell ablesen, indem Sie mehrmals die Escape-Taste ( ) drücken. Diese Möglichkeit zum „Durchblättern“ steht nur auf der Hauptanzeige zur Verfügung Sie können folgende Werte ablesen: - eingestellte Solltemperatur. - Umgebungstemperatur - bei Anschluss eines externen Sensors: die Fußbodentemperatur – sofern ein Fußbodensensor verwendet wird;...
-
Seite 21: Parametermenü
Parametermenü Ihr Thermostat verfügt über ein Parametermenü, das Sie aufrufen können, indem Sie die Bearbeitungstaste ( ) 5 Sekunden lang gedrückt halten. Das Parametermenü wird geöffnet und zeigt den ersten Parameter: Sie können nun mit den Navigationstasten (◄) und (►) zum einzustellenden Parameter wechseln. Rufen Sie den Parameter mit (OK) auf, ändern Sie ihn mit (-) oder (+), und bestätigen Sie anschließend Ihre Änderung mit (OK). - Seite 22 Vorgabewert und Optionen RF INI: Konfiguration der Funkverbindung Sendet das Funkverbindungssignal für die Zuordnung des Funkthermostats zum Funkempfänger. Zusätzlich müssen Sie auch den Empfänger gleichzeitig in den Funkkonfigurationsmodus versetzen. (Bei einem einfachen Empfänger halten Sie einfach die Taste gedrückt, bis das grüne Licht leuchtet – siehe Unterlagen zum Funkempfänger.) dEG: Einheit der Temperaturanzeige °C Celsius...
- Seite 23 keine Kalibrierung durchgeführt. Geben Sie mit Hilfe der Tasten (-) und (+) den vom Thermometer angezeigten Istwert ein. Drücken Sie anschließend zur Bestätigung (OK). Daraufhin sollte „YES“ angezeigt werden; der Wert wird im internen Speicher abgelegt. Um einen Kalibrierungswert zu löschen, drücken Sie die Escape-Taste ( Der alte Wert wird gelöscht, und es wird „no“...
- Seite 24 Clr ALL: Wiederherstellen der Werkseinstellungen Halten Sie die Taste (OK) 10 Sekunden lang gedrückt, um die Solltemperaturen und die Benutzerparameter im Parametermenü auf die ab Werk vorgegebenen Einstellungen zurückzusetzen. Auch die benutzerdefinierten Programme werden zurückgesetzt. * Achtung: Vergewissern Sie sich, dass Sie alles haben, was Sie für die Neueinrichtung Ihrer Anlage brauchen, bevor Sie diese Funktion benutzen.
-
Seite 25: Technische Daten
Technische Daten Umgebungsbedingungen: Betriebstemperatur: 0°C - 40°C Transport- und Lagertemperatur: -10°C to +50°C Schutzart IP30 Installationsklasse Class II Verschmutzungsgrad Temperaturmessgenauigkeit 0.1°C Temperatureinstellbereich Komfort- Absenktemperatur 5°C to 35°C in 5° Schritten Frostschutz 10°C (einstellbar) Timer 5°C to 35°C Proportionalbereich (PWM Regelcharakteristik 2°C bei 10-min-Zyklus) oder Hysterese von 0,5°C Stromversorgung... - Seite 26 Radio Frequency 868 MHz, <10mW. Wird im Parametermenü Software version angezeigt: Vers xxx EN 60730-1 : 2003 EN 61000-6-1 : 2002 EN 61000-6-3 : 2004 Normen und Konformität: EN 61000-4-2 : 2001 Dieser Thermostat wurde in EN300220-1/2 Übereinstimmung mit den EN301489-1/3 folgenden Normen und Normdokumenten konstruiert:...
-
Seite 27: Fehlersuche Und -Behebung
Fehlersuche und -behebung Der BT D-RF lässt sich nicht einschalten - Überprüfen Sie, ob der Schutzaufkleber auf den Batterien entfernt wurde. Batterieproblem - Überprüfen Sie, ob die Batterien in der richtigen Richtung eingelegt sind. - Überprüfen Sie die Batteriekapazität Die LED des BT D-RF blinkt rot Das Symbol blinkt (Umgebungssensor). - Seite 28 (Fußbodensensor). - Überprüfen Sie die Verbindung zum Sensor. - Trennen Sie den Sensor ab, und überprüfen Sie ihn mit einem Ohmmeter. (Der Messwert muss ca. 10 kOhm betragen.)) Batteriespannung Das Symbol blinkt (Batterien). ist zu niedrig - Ersetzen Sie die Batterien. Der BT D-RF scheint korrekt zu funktionieren, aber die Heizung arbeitet nicht richtig Am Empfänger:...
- Seite 29 anderen elektrischen Geräten oder Funkelementen (GSM, Wi-Fi,...) platziert sein. - Der Empfänger darf nicht an einem metallischen Teil oder beispielsweise zu nahe an einer Wasserleitung (Kupfer,…) platziert sein. Der BT D-RF scheint korrekt zu funktionieren, aber die Raumtemperatur stimmt nie mit dem Sollwert überein. - Kalibrierung gemäß...
- Seite 30 PPLIMP12518 Aa rev : 12/12/11 MuB_#9018485_P04879_BT-D-RF_(DE)_2012-03-22.docx...
-
Seite 31: Erweiterte Einstellungen, Einstellungsmenü
Erweiterte Einstellungen, Einstellungsmenü Watts BT- Dx Typen Externer Sensor NTC type 10k Ω at 25°C (ß = 3950) Vorgehensweise BT-D Version Drücken Sie ca. 10 Sek. Um in das Einstellungsmenü zu gelangen navigieren Sie auf das AUS Symbol ( ), nun drücken Sie für ca. 10 . -
Seite 32: Vorgehensweise Bt-Dp Version
Die 2 folgende Parameter sind nur bei der kabelgebundenen BT-D Version verfügbar “NC” “NO” Stromlos geschlossen Stromlos offen Art der Ansteuerung (Ausgang bei Anforderung (Ausgang bei geschlossen) Anforderung offen) “Yes” “No” Pumpenfestsitzschutz. Funktion aktiv Funktion NICHT aktiv “FLR” Regelung nach Fußboden- Sensor “FL.L”... - Seite 33 Drücken Sie ca. 10 Sekunden Um in das Einstellungsmenü zu gelangen navigieren Sie auf das AUS Symbol ( ), nun drücken Sie für ca. 10 . Im Display erscheint der Parameter „MOd“: Sekunden den zurück Knopf - Sobald Sie im Parametermenü sind, können Sie mit Hilfe der Pfeiltasten (◄) oder (►) zu den einzelnen Parametern navigieren - Verwenden Sie die Tasten (+) oder (-) um die Werte, Einstellungen im Parameter zu verändern.
- Seite 34 Sensor “FL.L” Interner Umgebungs- Sensor mit FB Temperaturbegrenzung (siehe Parameter 26&27) “amb” Externer Umgebungs- Sensor AirS --- “__._” Anzeige gemessene Temperatur, interner Sensor. Anzeige gemessene Temperatur externer Sensor OUTS --- “__._” (Fußboden-Sensor). “no” Minimalbegrenzung Bodentemperatur. Nur möglich Minimalberenzu FL.Lo --- “FL.Hi”...
- Seite 35 Installation Installation Installation Instalación Installazione – – instalação installatie Asennus Installation Installasjon – – ~1,20M Min 20cm NTC 10k (25°C) 60mm 27mm 83mm PPLIMP10242Aa Montage BT-D-RF_BT-DP-RF_PPLIMP10242Aa_2012-03-22.docx...
