Gerätebeschreibung

Farbcodierung

In der Prozessvisualisierung (siehe Abschnitt „Aufbau der Benutzeroberfläche" auf Seite
18) werden zur Veranschaulichung der Betriebszustände alle Prozessstrecken und
Funktionselemente farblich markiert:
Farbe
Bedeutung
Zustand PASSIV bzw. aus (z.B. nicht aktive/geschlossene Leitung,
Grau
nicht geschaltetes Ventil, Sensor
Zustand AKTIV bzw. ein (z.B. aktive/geöffnete Leitung, geschal-
Orange
tetes Ventil, Sensor
Weiß
Zustand BELÜFTET, Atmosphärendruck liegt an
Hellblau
Zustand UNTERDRUCK, Vakuumpumpe aktiv, Evakuierung
Grün
Zustand ÜBERDRUCK, Kompressor ein, Entleerung

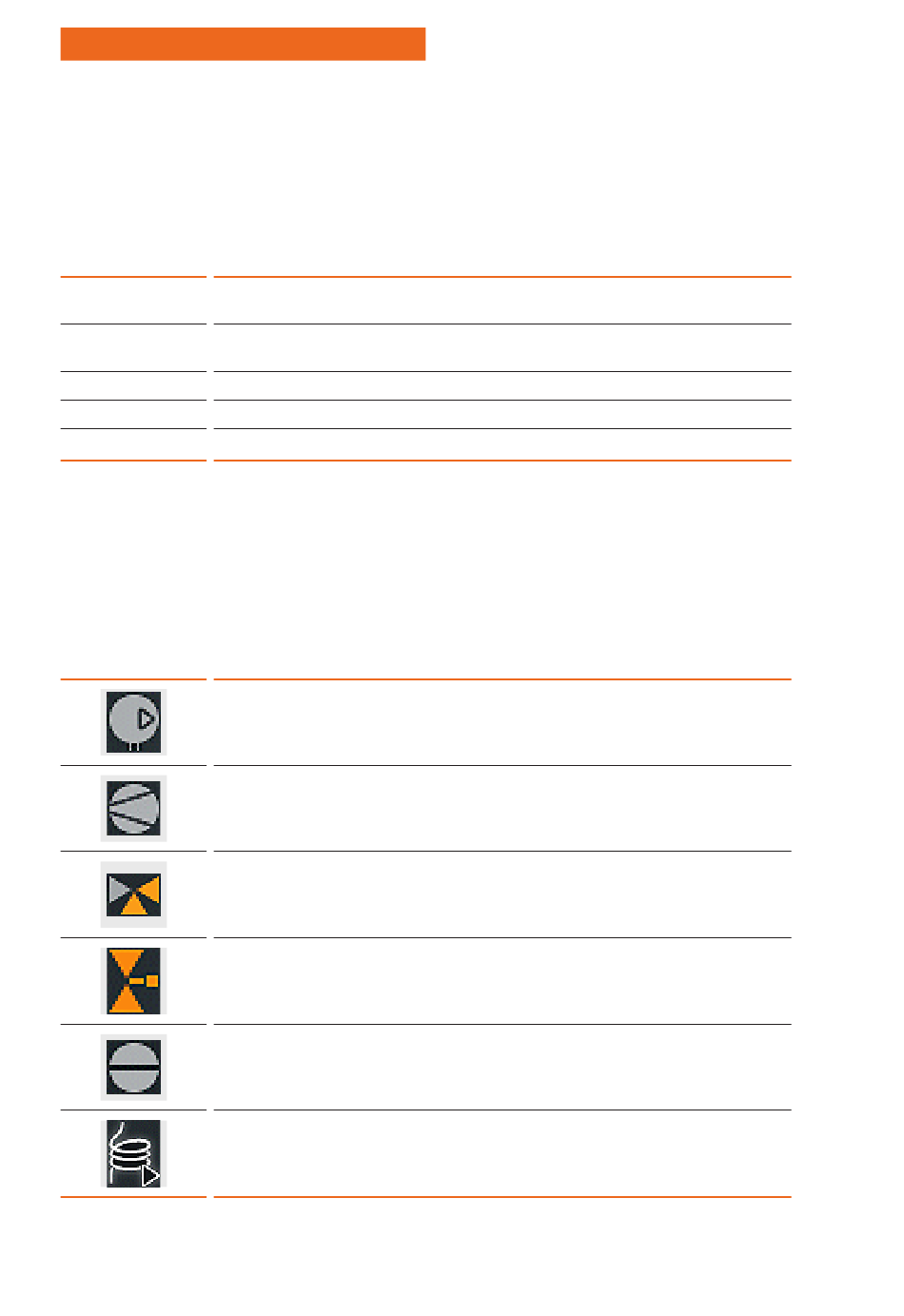

Symboldarstellung

In der Prozessvisualisierung (siehe Abschnitt „Aufbau der Benutzeroberfläche" auf
Seite 18) werden zur Veranschaulichung der Prozessabläufe und der eingebundenen
Funktionselemente die folgenden Symbole benutzt (Farbcodierung siehe vorstehenden
Abschnitt):
Symbol
Bedeutung
Kompressor
Vakuumpumpe
Umschaltventil
2-Wege-Ventil
Sensor
Schlauchheizung
low
)
high
)
21
