5.4.1 Anlagengrafik

22/71
Eintragungen geführt. Der erste Eintrag mit Zeitstempel dokumentiert hierbei das
Auftreten der Meldung. Ein weiterer Eintrag entsteht bei dem Übergang in den
Normalzustand und wird mit dem orangen Symbol
nicht explizit als quittierbarer Übergang definiert worden ist, wird dieser Übergang
nicht auf der Seite „Alarme" angezeigt, sondern direkt und ausschließlich in
den historischen Einträgen vermerkt. Die dritte Eintragung visualisiert und
dokumentiert den Zeitpunkt der Quittierung.
Die Darstellung der Anlage kann in moduWeb in tabellarischer und/oder
grafischer Form erfolgen.
Für die grafische und die strukturierte Anlagendarstellung ist eine Projektierung
mittels der SAUTER CASE Suite Projektierungssoftware für die SAUTER EY-
modulo 5 Produktfamilie erforderlich. Eine spezielle Parametrierung für die
Darstellung der Anlage in moduWeb ist nicht erforderlich.
Neben der tabellarischen Anlagensicht kann bei einer strukturierten Darstellung
der Datenpunkte zusätzlich eine Grafik angezeigt werden. Die tabellarische
oder die grafische Darstellung sind über die Registerkarten „Anlagengrafik"
„Anlagensicht" wählbar.
Die Anlagengrafik besteht aus einer 780 Pixel breitem PNG Datei. Die
dargestellten Werte werden kontinuierlich aktualisiert.

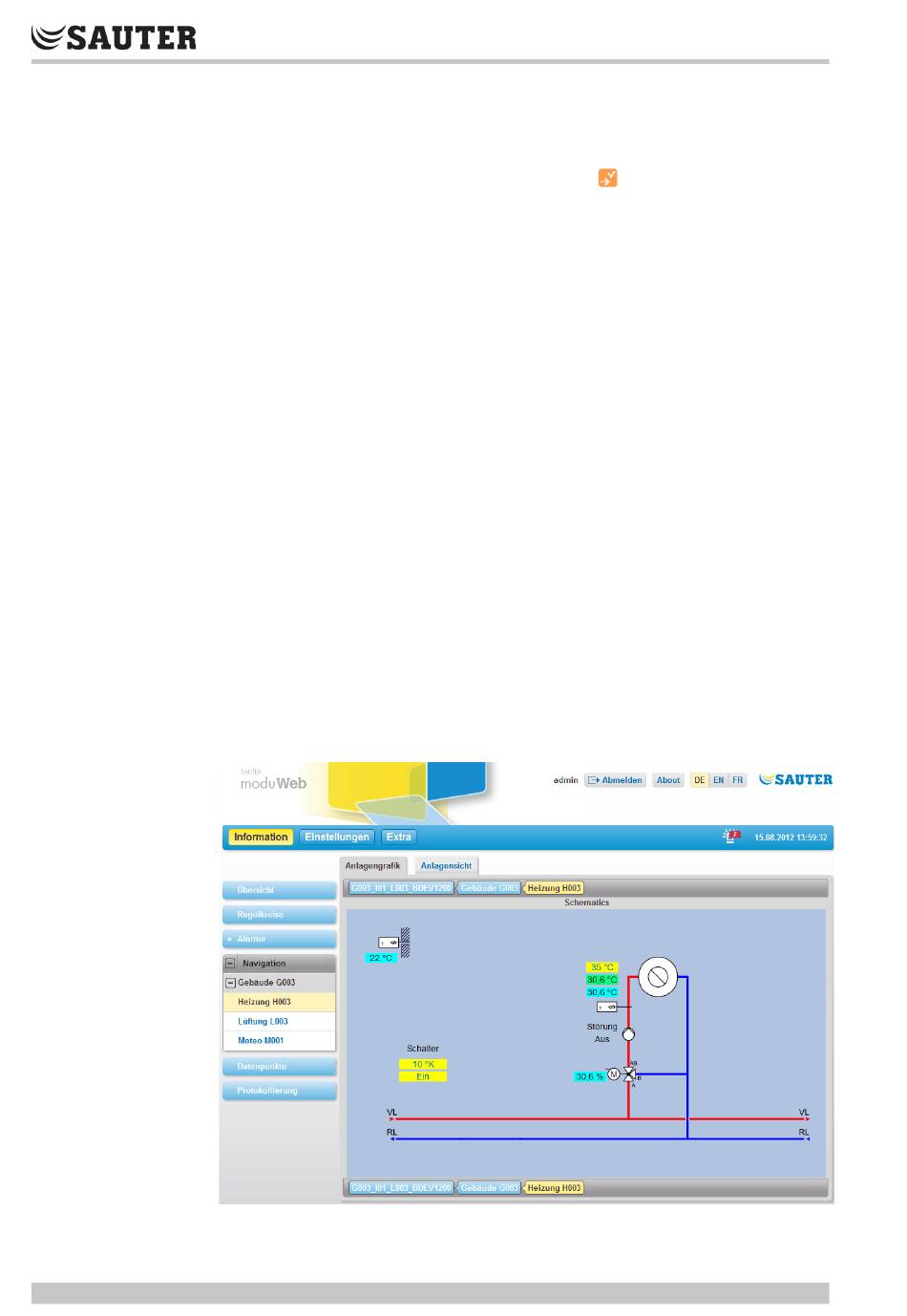

Abb. 9 Anlagengrafik
moduWeb
angezeigt. Soweit dieser
