moduWeb
4.2 Benutzeroberfl äche

4.2.1 Bildschirmaufbau

4.2.2 Darstellungskonventionen

7010050001 E
Der Bildschirm von moduWeb ist in verschiedene Bereiche aufgeteilt. Im
Folgenden sind die Hauptelemente am Beispiel eines typischen Bildschirms
erklärt.

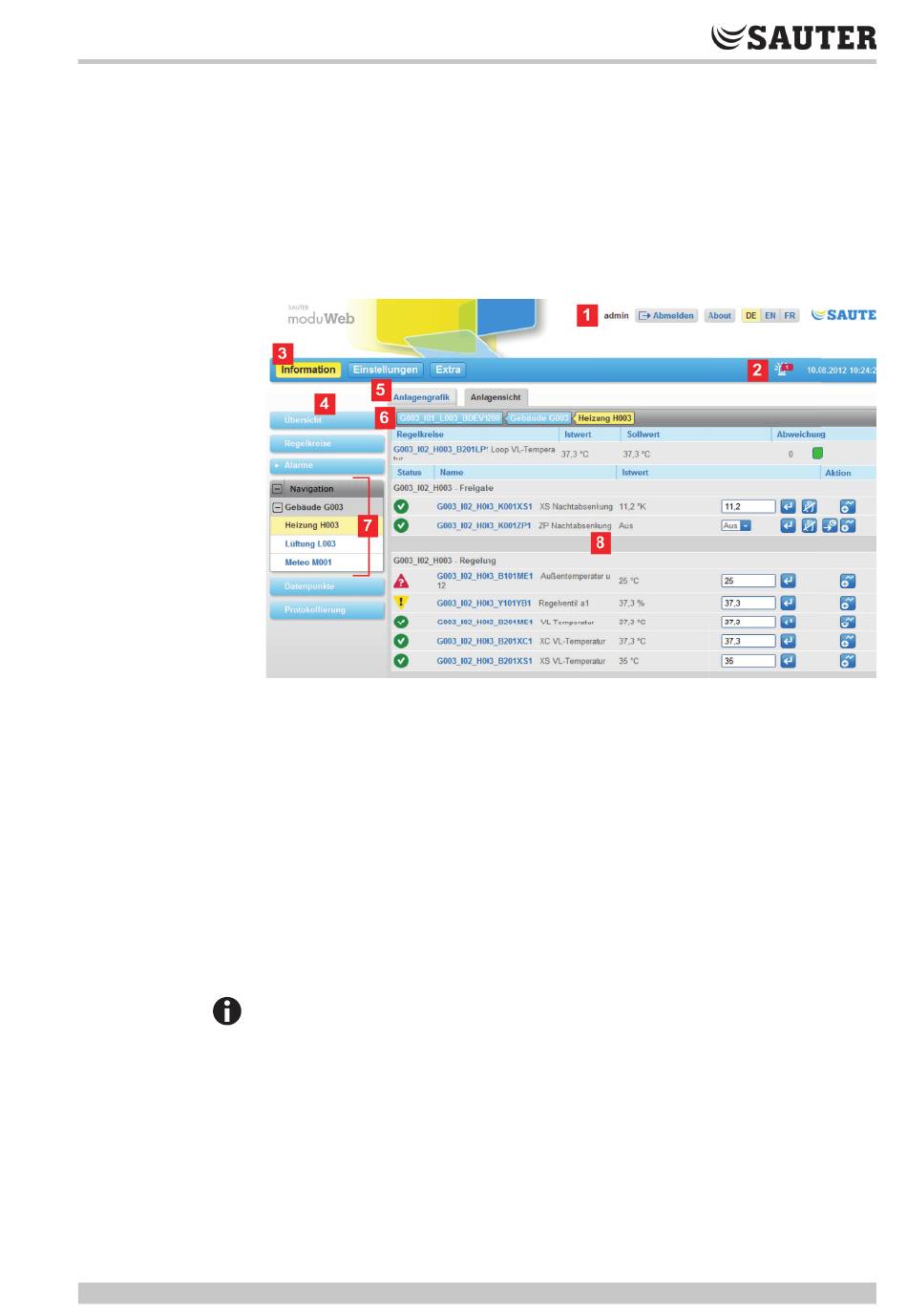

Abb. 3 Typische moduWeb Seite
1 Kopfzeile mit Abmelden, „about" und Sprachwahl
2 Statusanzeige mit Alarmzähler, Datum und Uhrzeit
3 Hauptmenü
4 Menübaum
5 Registerkarten für Sichtumschaltung
6 Breadcrumb-Navigation (Verlaufspfad)
7 Anlagen-Navigationsbaum (für Anlagenübersicht)
8 Datenbereich
Jede Sicht in moduWeb kann auch als „Favorit" im Browser gespeichert werden.
So kann direkt zu einer bevorzugten Sicht, z. B. die Alarmliste, gesprungen
werden.
Menüeinträge, Symbole, beschriftete Schaltfl ächen etc. werden in
unterschiedlichen Farben dargestellt:
• Elemente in Gelb sind ausgewählt, sind zutreffend
• Elemente in Blau sind wählbar (klickbar)
• Elemente blau ausgegraut sind inaktiv und nicht klickbar
Bedienung
11/71
