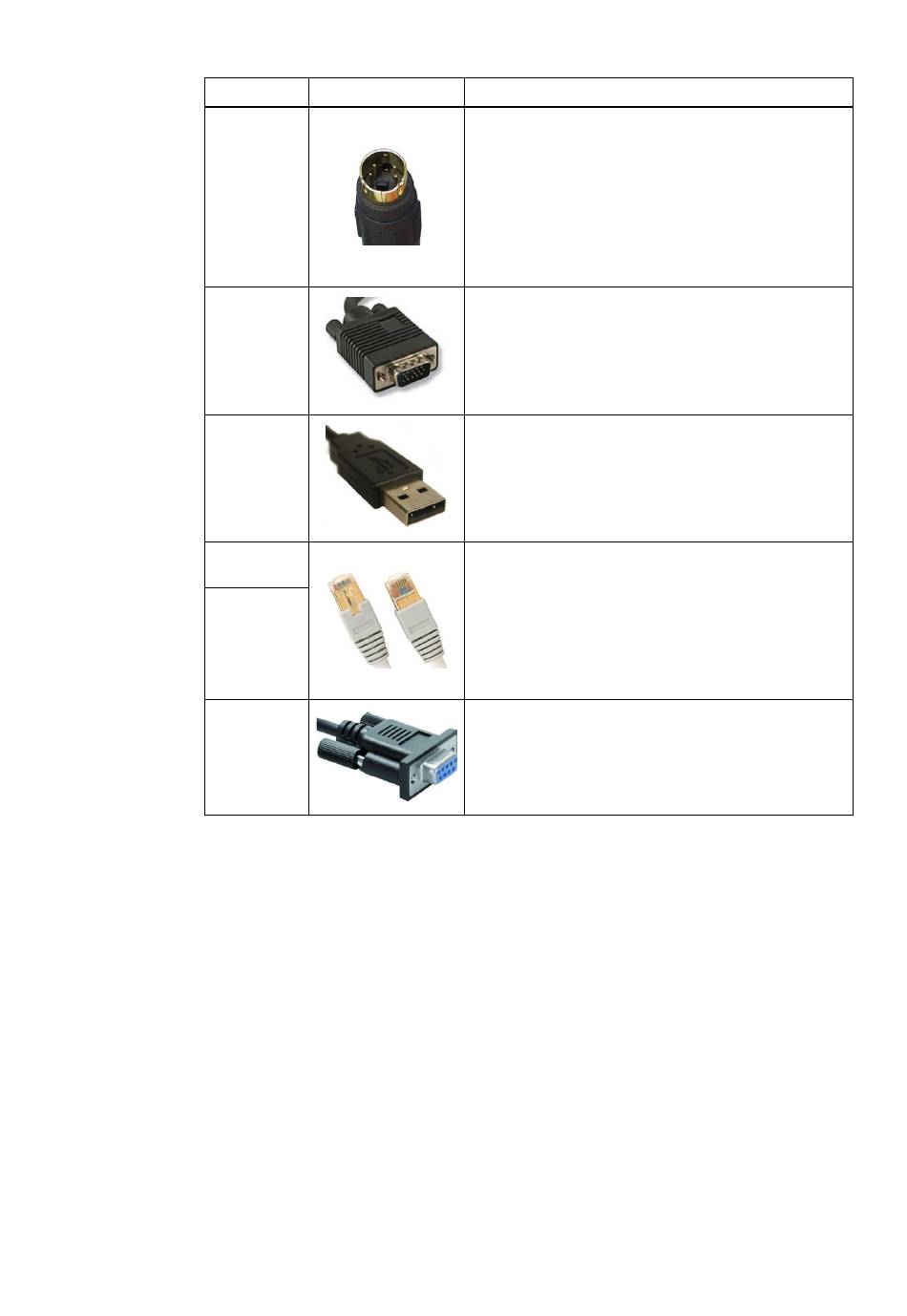

Systemanschlüsse
Anschluss
S-Video-Ein-
RGB/VGA-
Krankenhaus-
Navigations-
46
Beispiel
gang
Eingang
USB
netzwerk
daten
Seriell
Handhabung
Verbinden Sie die S-Videoquelle mit einem Koaxialkabel
(max. 10 m) mit 4-poligem Mini-DIN-(Hosiden)-Stecker,
um das System an eine Videoquelle anzuschließen.
Richten Sie den Plastik-Kodierstecker ordnungsgemäß
aus, bevor Sie das Kabel anschließen. Dieser Stecker
kann nicht fixiert werden.
Verwenden Sie ausschließlich 4-polige Mini-DIN-Stecker.
Ähnliche Stecker passen möglicherweise, könnten das
Gerät jedoch beschädigen.
Direkter Eingang via RGB.
Ziehen Sie die Schrauben fest, um den Stecker zu fixie-
ren.
HINWEIS: Verwenden Sie ein qualitativ hochwertiges
VGA-Kabel zum Anschluss von Quellen (max. 5 m).
USB-Anschlüsse zum Anschluss von passiven USB 2.0-
und USB 3.0-Geräten für die Übertragung von Patienten-
daten.
HINWEIS: Schließen Sie keine Netzwerk-Adapter oder
USB-Verlängerungskabel an den USB-Anschlüssen an.
Galvanisch isolierter Ethernet-Anschluss für den An-
schluss an Krankenhausnetzwerke oder Navigationsda-
tenquellen (mind. Cat 5e RJ45-Netzwerkkabel für Netz-
werk mit max. 1 GB).
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Steckers
halten Sie den Schnappriegel gedrückt und ziehen Sie
gleichzeitig am Stecker.
Serieller Kommunikationsanschluss (D-SUB-Buchse, 9-
polig).
Ziehen Sie die Schrauben fest, um den Stecker zu fixie-
ren.
