ÜBERBLICK ÜBER DAS SYSTEM
Schließen Sie den DVI-Eingang und RGB/VGA-Eingang nicht gleichzeitig am Videosignal-
Eingang (Imaging Input 2) an.
Videosignal-Eingang bei Verwendung der Video-Erweiterungseinheit
Für einen Buzz mit Video-Erweiterungseinheit wird der Videosignal-Eingang 2 (Imaging Input 2)
für den Videokanal der Video-Erweiterungseinheit verwendet. Daher ist der Anschluss von
Videoquellen auf den Videosignal-Eingang Imaging Input 1 beschränkt.
Alle angeschlossenen Eingänge erscheinen im Content Manager, allerdings kann immer nur ein
Eingang der Video-Erweiterungseinheit von der Buzz-Workstation verarbeitet werden. Dazu
gehört die Aufnahme und die Anzeige von Inhalten auf einem Display, das am Buzz-System
angeschlossen ist.
Bitte entnehmen Sie weitere Informationen zu Videoeingängen der Video-Erweiterungseinheit
dem Handbuch des Herstellers.

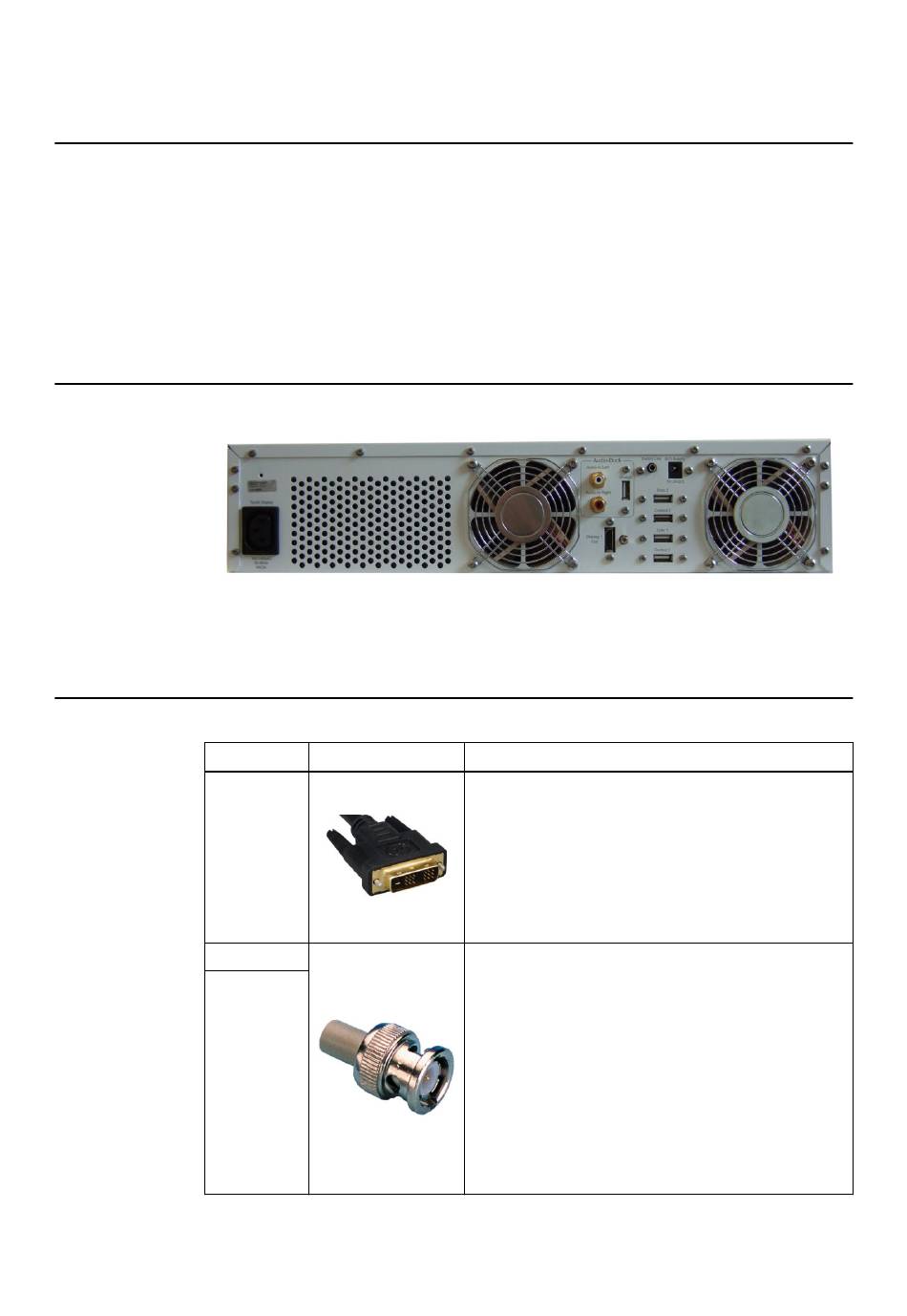

Anschlussfeld an der Rückseite
Das Anschlussfeld an der Rückseite ist nur für den Brainlab-Kundendienst bestimmt. Verändern
Sie an diesem Feld keine Anschlüsse und fügen Sie keine hinzu, da sie zur internen
Systemkommunikation verwendet werden.
Kompatible Kabel und Anschlüsse
Anschluss
gang/-Aus-
SDI-Eingang
Composite-
System- und Technisches Benutzerhandbuch Aufl. 1.4 Buzz Version 1.0
Beispiel
DVI-Ein-
gang
Eingang
Abbildung 24
Handhabung
Direkter Eingang und Ausgang via DVI. Kupferkabel und
DVI EO-Konverter können für den Signaleingang und -
ausgang verwendet werden.
Ziehen Sie die Schrauben fest, um den Stecker zu fixie-
ren.
HINWEIS: Verwenden Sie qualitativ hochwertige DVI-
Kupferkabel (max. 5 m), um DVI-Quellen oder ein DVI-
Display anzuschließen.
Verbinden Sie digitale Videoeingänge einer SDI-, HD-
SDI- oder 3G-SDI-Quelle (max. 10 m) oder analoge Vi-
deoeingänge einer Composite (CVBS)-Quelle (max. 5 m)
mit einem BNC-Stecker, um das System an Videoquellen
anzuschließen.
Stecken Sie den Stecker in die Buchse, so dass die zwei
kleinen Knöpfe an der Buchse in die spiralförmigen
Schlitze des Steckers einrasten. Drehen Sie die Bajo-
nettfassung im Uhrzeigersinn, um den Stecker zu fixie-
ren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und zie-
hen Sie den Stecker anschließend heraus.
45
