EINHELL RUBIN Montageanleitung Seite 46

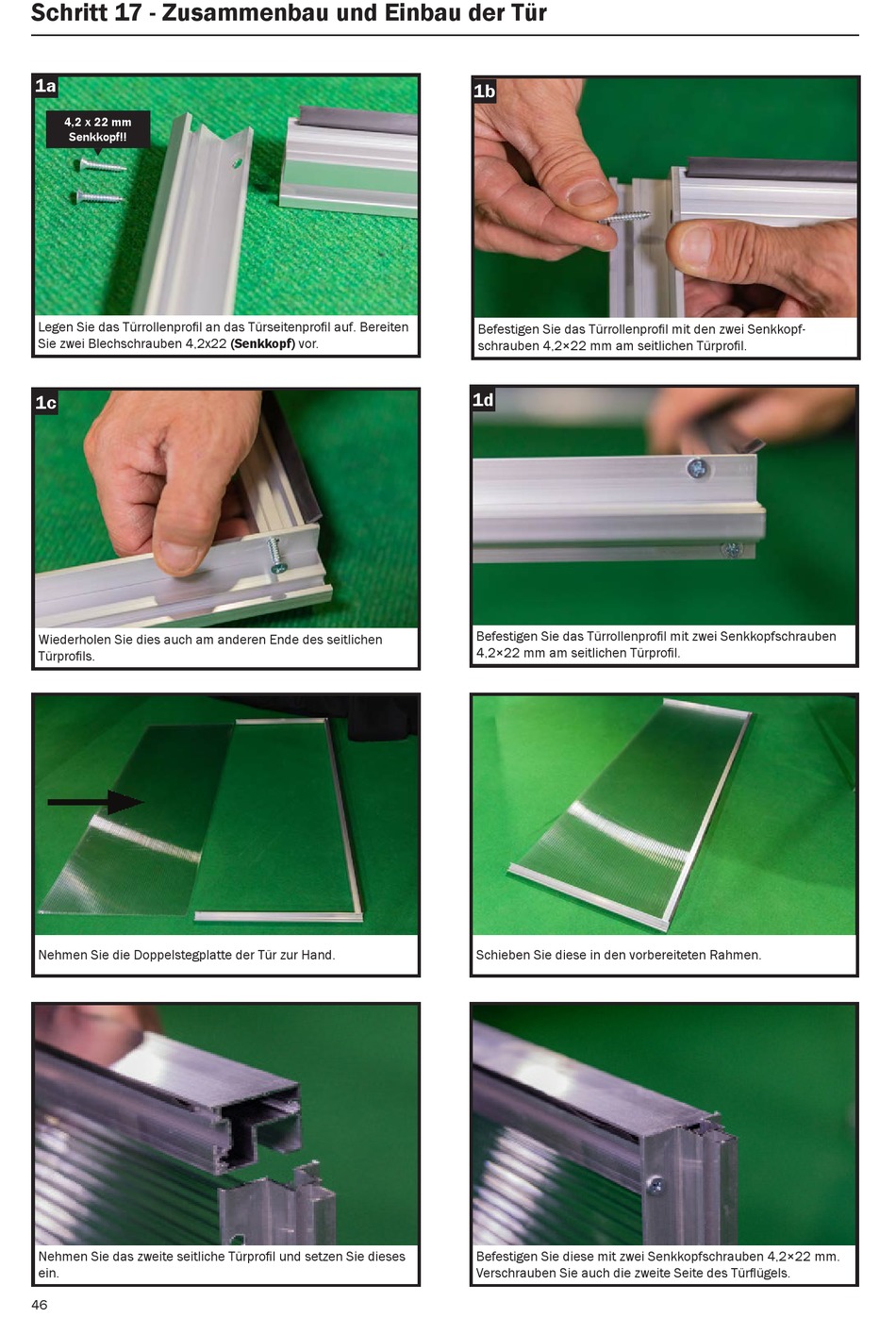

Schritt 17 - Zusammenbau und Einbau der Tür
1a
4,2 x 22 mm
Senkkopf!!
q
Legen Sie das Türrollenprofil an das Türseitenprofil auf. Bereiten
Sie zwei Blechschrauben 4,2x22 (Senkkopf) vor.
1c
Wiederholen Sie dies auch am anderen Ende des seitlichen
Türprofils.
Nehmen Sie die Doppelstegplatte der Tür zur Hand.
Nehmen Sie das zweite seitliche Türprofil und setzen Sie dieses
ein.
46
1b
Befestigen Sie das Türrollenprofil mit den zwei Senkkopf-
schrauben 4,2×22 mm am seitlichen Türprofil.
1d
Befestigen Sie das Türrollenprofil mit zwei Senkkopfschrauben
4,2×22 mm am seitlichen Türprofil.
Schieben Sie diese in den vorbereiteten Rahmen.
Befestigen Sie diese mit zwei Senkkopfschrauben 4,2×22 mm.
Verschrauben Sie auch die zweite Seite des Türflügels.
