EINHELL RUBIN Montageanleitung Seite 42

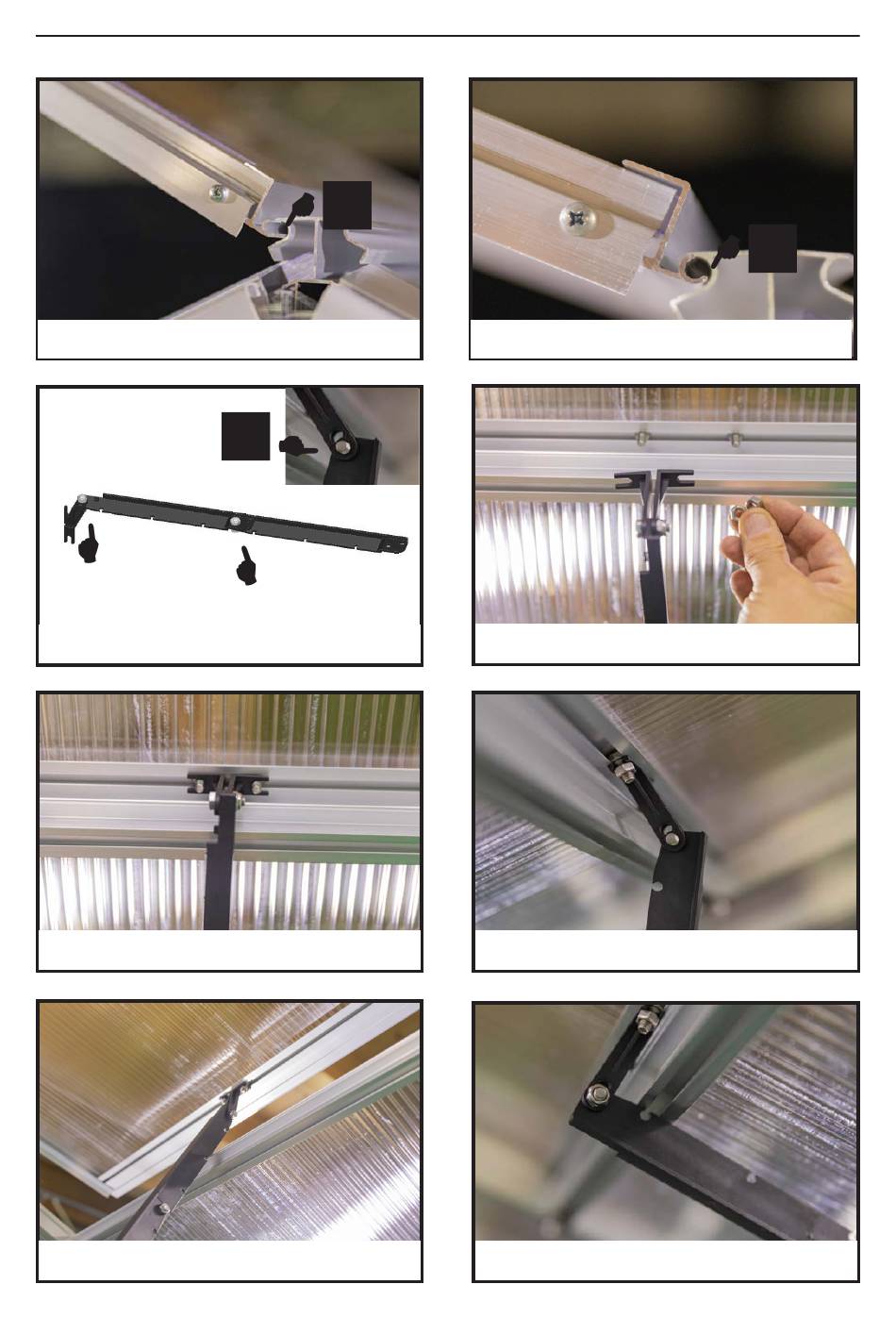

Schritt 15 - Fensterzusammen- und Einbau
Achten Sie darauf, dass der Scharnierkegel des Fensterflügels in
den Scharniergel des Firstprofiles eingeführt ist.
Bitte den Aufsteller-
winkel im zweiten
Loch verschrauben
Schraube M6x16 mm
Mutter M6 selbstsichernd
Übersicht des Zusammenbaus des Fensteraufstellers
Stecken Sie den Fensteraufsteller auf die beiden
Schrauben M6/12 im unteren Scharnierprofil .
Zum Öffnen des Fensters wird der Fensteraufsteller am
Anschlagprofil in gewünschter Position eingeclipst.
42
!
!
Schraube M6x12 mm
Mutter M6
Schieben Sie den Fensterflügel jeweils zu der beim Verglasen der
Dachfläche ausgelassenen Fensteröffnung.
Positionieren Sie die beiden Schrauben M6x12 des unteren
Scharnierprofiles mittig.
Verschrauben Sie den Fensteraufsteller mit zwei Muttern M6.
Zum Schließen des Fenster wird der Aufsteller um 90 Grad
abgewinkelt.
!
