MONTAGEANLEITUNG

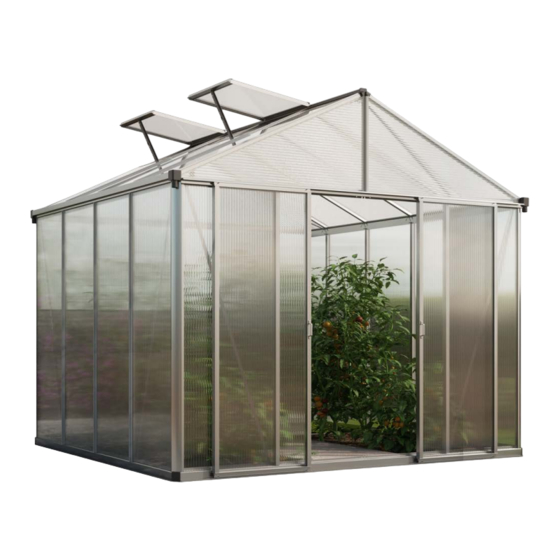

Gewächshaus „RUBIN"

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EINHELL RUBIN

  • Seite 1 MONTAGEANLEITUNG Gewächshaus „RUBIN“...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis: INHALT SEITE ALLGEMEINE HINWEISE Wichtige Hinweise Montage- und Sicherheitshinweise für Ihr Profigewächshaus Garantieerklärung Nutzungs- und Fundamenthinweise Stücklisten 7 - 10 Stegplattenplan MONTAGE IHRES PROFIGEWÄCHSHAUSES Schritt 1: Verbinden der Längsteile (Bodenprofil, Regenrinne, First) & der Querstrebe 12 - 15 Schritt 2: Montage des Bodenrahmens 16 - 17 Schritt 3: Montage der Seiteneckprofile Schritt 4: Aufsetzen der Regenrinnen...
  • Seite 3: Wichtige Hinweise

    WICHTIGE HINWEISE KONTROLLE STÜCKLISTEN Wir empfehlen dringend, die Teile des Rahmens, sowie der Doppelstegplatten anhand der Stückliste auf Vollzähligkeit zu kontrollieren. Mit der Gewähr, dass alle Teile vollzählig vorhanden sind, ist ein durchgängiger Aufbau gesichert und ersparen Sie sich Zeit und Ärger eines eventuell notwendigen Montageabbruchs . ACHTUNG: Um Fehlmengen weitestgehend auszuschließen bedienen wir uns modernster Wiegetechniken und werden die einzelnen Packschritte durch exakte Gewichtskontrollen laufend und lückenlos...
  • Seite 4: Montage- Und Sicherheitshinweise Für Ihr Profigewächshaus

    Montage- und Sicherheitshinweise Sehr geehrter Kunde, Bei den Stegplatten ist zu beachten, dass es eine In- Sie besitzen ein sorgfältig konstruiertes Gewächshaus, von nen- und Außenseite gibt. Die beklebte bzw. am Rand mit Menschen gefertigt, denen Präzision zur Tradition geworden „Außenseite“...
  • Seite 5: Garantieerklärung

    Garantieerklärung Wir übernehmen neben der gesetzlichen Mangelhaftung des Verkäufers für über uns bezogene Gewächshäuser eine Garantie von 15 Jahren auf Konstruktion und Rahmen und für unsere Hohlkammerplatten eine Garantie von 10 Jahren. Die Garantiefrist beginnt mit dem Datum der Übernahme der Ware. Durch etwaige Ersatzlieferungen tritt keine Verlängerung der Garantiedauer ein.
  • Seite 6: Nutzungs- Und Fundamenthinweise

    Materialien besonders auf deren Qualität! BETON- ODER MAUERFUNDAMENT Hier finden Sie die passenden Abmessungen: Modell Breite [B] Länge [L] Höhe [H] Niveau [K] Gewächshaus RUBIN 2 2430 mm 1180 mm ca. 80 cm mind. 50 mm Gewächshaus RUBIN 3 2430 mm 1800 mm ca.
  • Seite 7: Stücklisten

    Stückliste Front- Rückwandpaket „RUBIN“ SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9051006 Bodenprofil 2 Felder_610 1252 mm 9050143 Seiteneckprofil 1630 mm 9050068 Seitenwandstrebe 1630 mm 9051105 Dachstütze 590 mm 9050082 Koppelstrebe Rück-/Seitenwand 1630 mm 9050150 Türeingang/Türseitenprofil 1630 mm 9051174 Querstrebe Doppeltür_610 1252 mm...
  • Seite 8 Stückliste Grundpaket drei Felder „RUBIN“ SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9051006 Bodenprofil 2 Felder_610 1252 mm 9051020 Regenrinne 2 Felder_610 1252 mm 9051044 First 2 Felder_610 1252 mm 9050068 Seitenwandstrebe 1630 mm 9051069 Dachstrebe 1372 mm 9051129 Giebeleckprofil Doppeltür 1372 mm...
  • Seite 9 Stückliste Ergänzungspaket zwei Felder „RUBIN“ SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. 9051006 Bodenprofil 2 Felder_610 1252 mm 9051020 Regenrinne 2 Felder_610 1252 mm 9051044 First 2 Felder_610 1252 mm 9050068 Seitenwandstrebe 1630 mm 9051069 Dachstrebe 1372 mm 9050082 Koppelstrebe Seiten-/ Rückwand...
  • Seite 10 Kleinteilepaket „RUBIN“ SKIZZE ART.NR. BEZEICHNUNG LÄNGE STK. Halteclips Dach- und Wandstreben 9050427 1630 mm Überlängen sind ggf. auf Maß zkürzen Halteclips Dacheck und Regenrinne 9050428 1430 mm Überlängen sind ggf. auf Maß zu kürzen 690509 Schraube M6x12 690547 Mutter M6...
  • Seite 11: Stegplattenplan

    Stegplattenplan - Profigewächshaus „RUBIN“ 1249 mm 1249 mm 1249 mm 1249 mm 610 mm 610 mm 610 mm 610 mm 610 mm 610 mm 610 mm 610 mm Rückwand Frontwand 1645 mm 1645 mm 1389 mm 592 mm 794 mm...
  • Seite 12: Schritt 1 - Verbinden Der Bodenprofile

    Profilen zu beginnen. Achten Sie dabei auch darauf, dass die Bodenprofile und Regenrinnen jeweils spiegelverkehr montiert werden Bei den Modellen RUBIN 2 und RUBIN 3 sind die seitl. Boden- müssen! profile, die Regenrinnen und der First durchgängig und sind nur die Bodenrofile der Frontwand, sowie die Querstreben zu Legen Sie am Besten die Längsprofile gleich zu Beginn richtig...
  • Seite 13: Schritt 1 - Verbinden Der Regenrinnen

    Schritt 1 - Verbinden der Regenrinnen Legen Sie eine Regenrinne und einen Verbinder bereit. Führen Sie den Verbinden zur Hälfte in die Regenrinne ein. Kontrollieren Sie, dass der Verbinder 125 mm aus dem Verschrauben Sie den Verbinder mit einer Bohrschraube Bodenrofil ragt.
  • Seite 14: Schritt 1 - Verbinden Der Firste

    Schritt 1 - Verbinden der Firste HINWEIS für RUBIN 3, 5, 7, 9 Achten Sie darauf, dass die Position der Profile für 3 Felder bei den Bodenprofilen, den Regenrinnen und beim First an der gleichen Stelle sein müssen. Am Einfachsten ist es, die Firstprofile neben den bereits vorbe- reiteten Bodenprofilen aufzulegen und bereits vor dem Zusam- menbau zu kontrollieren, dass die Profile für 3 Felder an der...
  • Seite 15: Schritt 1 - Verbinden Der Querstreben

    Schritt 1 - Verbinden der Querstreben Legen Sie eine Querstrebe und einen Verbinder bereit. Führen Sie den Verbinden zur Hälfte in die Querstrebe ein. 125 mm Verschrauben Sie den Verbinder mit einer Bohrschraube Kontrollieren Sie, dass der Verbinder 125 mm aus dem 4,8 x 13 mm.
  • Seite 16: Schritt 2: Montage Des Bodenrahmens

    Schritt 2 - Montage des Bodenrahmens Innenansicht SCHRITT 2 - Bodenrahmen Im folgenden Bauabschnitt werden die Bodenprofile an den Ecken verbunden. Führen Sie vor dem Einschieben der Abdeckkappe jeweils eine Schraube M6x12 in den Schraubenkanal des Bodenprofiles. An diesen Schrauben M6x12 werden die Bodenprofile mit dem Winkel (Nr.
  • Seite 17 Schritt 2 - Montage des Bodenrahmens Legen Sie ein Bodenprofil der Seitenwand und eine Schraube Führen Sie die Schraube M6x12 in den Schraubkanal des M6x12 bereit. Bodenprofils ein. Setzen Sie die Abdeckkappe in das seitliche Bodenprofil ein. Legen Sie den Kunststoffwinkel zum Verschrauben der Bodenprofile bereit.
  • Seite 18: Schritt 3: Montage Der Seiteneckprofile

    Schritt 3 - Montage der Seiteneckprofile 9050143 9050143 9050143 9050143 SCHRITT 3 - Montage der Seiteneckprofile Innenansicht Im folgenden Bauabschnitt werden die Seiteneckpro- file an den vier Ecken aufgesetzt. Führen Sie vor dem Aufsetzen des Seiteneckprofiles jeweils zwei Schrauben M6x12 in die Schraubkanäle des Seiteneckprofiles. Wir empfehlen diese Schrauben mit Muttern M6 zu sichern, damit diese nicht verrutschen können.
  • Seite 19: Schritt 4: Aufsetzen Der Regenrinnen

    Schritt 4 - Aufsetzen der Regenrinnen Innenansicht SCHRITT 4 - Montage der Regenrinnen Im folgenden Bauabschnitt werden die Regenrinnen auf die Seiteneckprofile aufgesetzt und mit diesen verschraubt. Dieser Montageschritt sollte von zwei Personen durch- geführt werden, damit die Regenrinnen an beiden Sei- ten paralell verschraubt werden können.
  • Seite 20: Schritt 5: Aufsetzen Der Querstreben

    Schritt 5 - Aufsetzen der Querstreben SCHRITT 5 - Montage der Querstreben Im folgenden Bauabschnitt werden die Querstreben der Front- und Rückwand auf die Seiteneckprofile auf- gesetzt und mit diesen verschraubt. Dieser Montageschritt sollte von zwei Personen durch- geführt werden, damit die Querstreben an beiden Sei- ten gleichzeitig verschraubt werden können.
  • Seite 21: Schritt 6: Strebenmontag Der Rückwand

    Schritt 6 - Strebenmontage der Rückwand Innenansicht SCHRITT 6 – Strebenmontage - Rückwand Im folgenden Bauabschnitt werden die Streben an der Rückwand, zusammen mit den beiden Windverbänden montiert. Bereiten Sie dafür ein Koppelprofil 1630 mm, zwei Seitenwandstreben 1630 mm und zwei Windverbände 1727 mm, sowie Schrauben M6x12 und Muttern M6 vor.
  • Seite 22: Schritt 6 - Strebenmontage (Rückwand)

    Schritt 6 - Strebenmontage (Rückwand) Verfahren Sie an der Oberseite des Koppelprofiles gleich, wie an Zur Montage der Strebe führen Sie eine Schraube M6x12 in der Unterseite. deren Schraubkanal. Verschrauben Sie die Strebe mit einer Mutter M6 fest mit dem Verfahren Sie an der Oberseite der Strebe gleich, wie an der Bodenprofil.
  • Seite 23: Schritt 7: Strebenmontage Der Seitenwand

    Im folgenden Bauabschnitt werden die Streben und die Koppelstreben an den Seitenwänden, zusammen mit den jeweils beiden Windverbänden montiert. Achten Sie bitte darauf, dass bei den Modellen RUBIN 2 und RUBIN 3 noch keine Teilung der Seitenwandprofile gegeben ist. Im Unterschied zu den Abbildungen 1 und 2 wird bei...
  • Seite 24 Schritt 7 - Strebenmontage (Seitenwand) ACHTUNG: An der Oberseite des Koppelprofiles benötigen Sie Führen Sie zwei Schrauben M6x12 in den linken Schraubkanal jeweils vier Schrauben M6x12, sowie vier Muttern M6. und sichern Sie diese mit Muttern M6 vor dem Verrutschen Hinweis: Die Schrauben M6/12, welche zusätzlich in die Koppel- profile eingeführt werden, werden später zur Montage...
  • Seite 25 Schritt 7 - Strebenmontage (Seitenwand) Führen Sie eine Schraube M6x12 an der Unterseite in den Verschrauben Sie die Strebe mit einer Mutter M6 fest mit dem Schraubkanal der Strebe. Bodenprofil. Führen Sie eine Schraube M6x12 von der Außenseite durch das dafür ausgestanzte Loch des Bodeprofiles und setzen Sie Nehmen Sie den Windverband der Seitenwand zur Hand.
  • Seite 26: Schritt 8: Türeingangsprofile

    Schritt 8 - Türeingangsprofile SCHRITT 8 – Türeingangsprofile Im folgenden Bauabschnitt werden die Türeingangspro- file, zusammen mit den beiden Windverbänden in der Frontwand montiert. Diese Seite zeigt nach Außen! Positionieren Sie das Türeingangsprofil an der im Bodenprofil für das Verschrauben vorbereiteten Ausstanzung. Führen Sie eine Schraube M6x12 in den Schraubkanal des Tü- reingangsprofils und positioniere Sie diesen in der Ausstanzung Verschrauben Sie das Türeingangsprofil mit einer Mutter M6 fest...
  • Seite 27 Schritt 8 - Türeingangsprofile Führen Sie eine Schraube M6x12 in den Schraubkanal des Tü- Verschrauben Sie die obere Seite des Türeingansprofil mit der reingangsprofils und positioniere Sie diesen in der Ausstanzung Querstrebe. der Querstrebe. Verschrauben Sie das Türeingangsprofil mit einer Mutter M6 fest Nehmen Sie einen Windverband der Front-/Seitenwand, eine mit der Querstrebe.
  • Seite 28: Schritt 9: Dachstütze Und Giebeleckprofile

    Schritt 9 - Dachstütze und Giebeleckprofile Innenansicht SCHRITT 9 – Dacheckprofile Im folgenden Bauabschnitt werden die Giebeleckprofile, sowie die Dachstützen montiert. Hinweis: Für die Montage der Dacheckprofile sollten Sie die Hilfe einer zweiten Person in Anspruch nehmen! Nehmen Sie die Dachstütze, eine Befestigungsklemme, eine Schraube M6x12, sowie eine Mutter M6 für Montage zur Hand.
  • Seite 29 Schritt 9 - Dachstütze und Giebeleckprofile Verschrauben Sie die Dachstütze mit der Befestigungsklemme fest mit der Mutter M6. Innenansicht Diese Seite zeigt nach Innen! Führen Sie die Schraube M6x12 in den Schraubkanal des Dacheckprofils positionieren Sie diese an der Regenrinne und Nehmen Sie das Dacheckprofil, eine Schraube M6x12, sowie verschrauben Sie das Dacheckprofil fest mit der Regenrinne.
  • Seite 30: Schritt 10: First

    Schritt 10 - First Innenansicht Führen Sie je eine Schraube M6x12 in den Schraubkanal des Giebeleckprofiles und sichern Sie diese mit einer Mutter M6 vor Setzen Sie das Firstprofil ein. Lösen Sie die Muttern M6 von den dem Verrutschen Schrauben. Positionieren Sie die Schrauben in den für die Verschraubung Verschrauben Sie den First mit jeweils einer Mutter M6 fest mit den Giebeleckprofilen.
  • Seite 31: Schritt 11: Montage Der Dachstreben

    SCHRITT 11 – Montage Dachstreben Im folgenden Bauabschnitt werden die Streben an den Dachflächen montiert. Achten Sie bitte darauf, dass beim Modell RUBIN 2 und RUBIN 3 noch keine Teilung der Längsprofile gegeben ist. Bie diesen Modellen entfällt - wie bei den Seitenwand- streben auch - die Montage des Koppelprofils.
  • Seite 32 Schritt 11 - Montage der Dachstreben Führen Sie zwei Schrauben M6x12 in den linken Schraubkanal Führen Sie jeweils eine Schraube M6x12 in den Schraubkanal und sichern Sie diese mit Muttern M6 vor dem Verrutschen. des Koppelprofils und positionieren Sie diese in den Ausstanzun- Kontrollieren Sie, dass diese Schrauben im gleichen Schrauben- ges des Firstes.
  • Seite 33 Schritt 11 - Montage der Dachstreben Führen Sie die Schraube M6x12 in den Schraubkanal der Dachstrebe und positionieren Sie die Schraube an der für die Verschrauben Sie die Dachstrebe mit einer Mutter M6 fest mit Verschraubung vorgesehenen Ausstanzungen des Firstprofils. dem Firstprofil.
  • Seite 34: Schritt 12: Montage Der Knotenbleche

    Schritt 12 - Montage der Knotenbleche (Verstärkung First, - Traufe) Schritt 11a – Montage der Knotenbleche Um die Dachlasten unserer Gewächshäuser nochmals zu verbessern, haben wir die Bereiche, wo die Längsprofile (First und Regenrinne) geteilt sind mit zusätzlichen Knotenblechen versehen. Bitte montieren Sie jeweils ein Knotenblech an der Teilung am First, und jeweils eines an den beiden Regenrinnen.
  • Seite 35: Schritt 13: Einsetzen Der Stegplatten

    Schritt 13 - Einsetzen der Stegplatten SCHRITT 12 - Einsetzen der Stegplatten In den Folgenden Schritten, werden die Stegplatten Ihres Gewächshausesin den vorbereiteten Aluminiumrahmen ein- gesetzt. VOR DER MONTAGE: Beachten Sie, dass die gelieferten Stegplatten eine Innen- und Außenseiten haben. Die Außenseite ist UV-beständig und durch eine Aufschrift „OUTSIDE“...
  • Seite 36 Schritt 13 - Einsetzen der Stegplatten Setzen Sie die Seitenwandplatten in den Rahmen ein, indem Sie Drücken Sie die Unterseite an die Seitenwandstrebe und an- diese von unten in die Regenrinne drücken. schließend in die Nut des Bodenprofils. Verglasungsclipse einsetzen Nehmen Sie den Kunststofclips der Seitenwand.
  • Seite 37 Schritt 13 - Einsetzen der Stegplatten Nehmen Sie einen Kunststofclips. Kürzen Sie diesen gegebenen- Drücken Sie den Kunststoffclips fest gegen die Strebe, bis dieser falls auf die passende Länge ein. einrastet. Montieren der Stegplatten an der Frontwand Bringen Sie nun die Doppelstegplatten der Frontwand an. Beginnen Sie am Besten mit den Dreiecksplatten und setzen Sie danach die Wandplatten ein.
  • Seite 38 Schritt 13 - Einsetzen der Stegplatten HINWEIS: Zum Verlgasen der beiden Flächen links und rechts ne- ben dem Türeingang sind die beiden bereits montierten Türeingangsprofile wieder abzunehmen, die Stegplatte links und rechts neben dem Türeingang einzusetzen und danach das Türeingangsprofil wieder zu verschrau- ben.
  • Seite 39: Schritt 14: Fensteranschlag

    Schritt 14 - Fensteranschlag SCHRITT 13 - FENSTERANSCHLAG Im folgenden Bauabschnitt wird das Fensteranschlag- profil jeweils an den für die Fenster vorgesehenen Dach- feldern montiert. Hinweis: Für die Montage des Kunststoffverbinders gerade (Nr. 665903) an der Dachstrebe wird jeweils eine Rhobus- schraube M6/12 (Nr.
  • Seite 40: Schritt 15: Fensterzusammen- Und Einbau

    Schritt 15 - Fensterzusammen- und Einbau Fensteraufsteller Werden nur auf einer Seite SCHRITT 13 - Zusammen- und Einbau des Fensters eingeführt! Im folgenden Bauabschnitt wird das Fenster zusam- mengestellt. Hinweis: Die in Abbildung 1a abgebildeten Schrauben M6/12 werden nur im unteren der beiden Scharnierpro- file benötigt und daher nur an einer Seite im Schrauben- kanal nur eines Scharbierprofiles eingeführt.
  • Seite 41 Schritt 15 - Fensterzusammen- und Einbau Legen Sie das obere Scharnierprofil und eine Blechschraube Stecken Sie das seitliche Fensterprofil auf das Scharnierprofil 4,2 x 22 mm zurecht. und verschrauben Sie es mit der Blechschraube 4,2 x 22 mm. Nehmen Sie die Doppelstegplatte des Fensters zur Hand. Schieben Sie diese in den vorbereiteten Rahmen.
  • Seite 42 Schritt 15 - Fensterzusammen- und Einbau Achten Sie darauf, dass der Scharnierkegel des Fensterflügels in Schieben Sie den Fensterflügel jeweils zu der beim Verglasen der den Scharniergel des Firstprofiles eingeführt ist. Dachfläche ausgelassenen Fensteröffnung. Bitte den Aufsteller- winkel im zweiten Loch verschrauben Schraube M6x16 mm Schraube M6x12 mm...
  • Seite 43: Schritt 16: Einbau Der Türschienen Oben Und Unten

    Schritt 16 - Einbau der Türschienen oben und unten SCHRITT 15 - Einbau der Türschiene / Einbau der Tür Im folgenden Bauabschnitt wird die Tür angebracht. Bitte beachten Sie, dass die Türlaufschienen oben und unten aus zwei Teilen bestehen. Dies macht den Einbau der Türlaufschienen erheblich einfacher! Drücken Sie die Türschiene so weit nach oben, bis die untere Nase in der Querstrebe eingehängt werden kann.
  • Seite 44 Schritt 16 - Einbau der Türschienen oben und unten Hängen Sie dafür einen Schenkel der Türschiene im Bodenprofil ein. Drücken Sie die Türschiene so weit nach oben, bis die Tür- schiene auch an der Unterseite im Bodenprofil eingehängt Stecken Sie die untere Türschiene in das Bodenprofil. werden kann.
  • Seite 45: Schritt 17: Zusammenbau Und Einbau Der Tür

    Schritt 17 - Zusammenbau und Einbau der Tür Einführen der Türdichtung Hinweis: Die Türdichtung wird jeweils nur an den nach außen weisenden Türeingangsprofilen eingeführt. An der Seite, wo die beiden Türflügel in der Mitte des Türeinganges zusammenstoßen wird keine Türdichtung benötigt! Stecken Sie die Türdichtung in die dafür vorgesehene Nut des Quetschen Sie das Profil an der Oberseite mit einer Zange, damit...
  • Seite 46 Schritt 17 - Zusammenbau und Einbau der Tür 4,2 x 22 mm Senkkopf!! Legen Sie das Türrollenprofil an das Türseitenprofil auf. Bereiten Befestigen Sie das Türrollenprofil mit den zwei Senkkopf- Sie zwei Blechschrauben 4,2x22 (Senkkopf) vor. schrauben 4,2×22 mm am seitlichen Türprofil. Befestigen Sie das Türrollenprofil mit zwei Senkkopfschrauben Wiederholen Sie dies auch am anderen Ende des seitlichen 4,2×22 mm am seitlichen Türprofil.
  • Seite 47 Schritt 17 - Zusammenbau und Einbau der Tür Legen Sie die Türrollen, Achsbolzen und Muttern M6 für die Einschieben der Tür Stecken Sie die Mutter in das Türrollenprofil. Montage bereit. Verschrauben Sie den Achsbolzen mit der Mutter. Wir empfehlen die Türrolle jeweils etwa 40 mm vom Stecken Sie den Achsbolzen in die Türrolle.
  • Seite 48 Schritt 17 - Zusammenbau und Einbau der Tür Die Tür wird von der Seite so eingeschoben, dass die Türrollen an der oberen und unteren Türlaufschiene laufen. Detail der eingehängten Tür an der Türschiene oben. Detail der eingehängten Tür an der Türschiene unten.
  • Seite 49 Schritt 17 - Zusammenbau und Einbau der Tür Montage der Türgriffe Hinweis: Bei der Montage der Türgriffe sollte, obwohl Bohrschrau- ben verwendet werden, vorgebohrt werden! Verwenden Sie dafür einen Bohrer mit einem Durch- messer von 4 mm. Bereiten Sie die Türgriffe und die selbstbohrenden Schrauben Bohren Sie Löcher mit einem 4 mm Bohrer.
  • Seite 50: Schritt 18: Abschlussarbeiten

    Schritt 18 - Abschlussarbeiten Schritt 16 – Abschlussarbeiten Zum Abschluss werden noch die Abdeckkappe des Firstes, sowie die Regenabläufe links und rechts ange- bracht. Hinweis: Die Regenabläufe werden geschlossen gelie- fert – diese sind jedoch so ausgeformt, dass das Mit- telstück mit einem Schraubendreher vorsichtig durch- gestoßen werden kann, um das Wasser ablaufen zu lassen.
  • Seite 51 Schritt 18 - Abschlussarbeiten Bereiten Sie den Türschienenschutz und den Regenablauf für Stecken Sie den den Türschienenschutz in die obere Türschiene. die Montage vor. Anschließend den Regenablauf in die Regenrinne. Versteifung Front- und Rückwand Hinweis: zur Versteifung der Front- und Rückwand wird eine Ver- steifungsstrebe angebracht, die das Durchbiegen der Front- und Rückwand verhindert.
