Schritt 3 - Montage der Seiteneckprofile
9050143
q
1

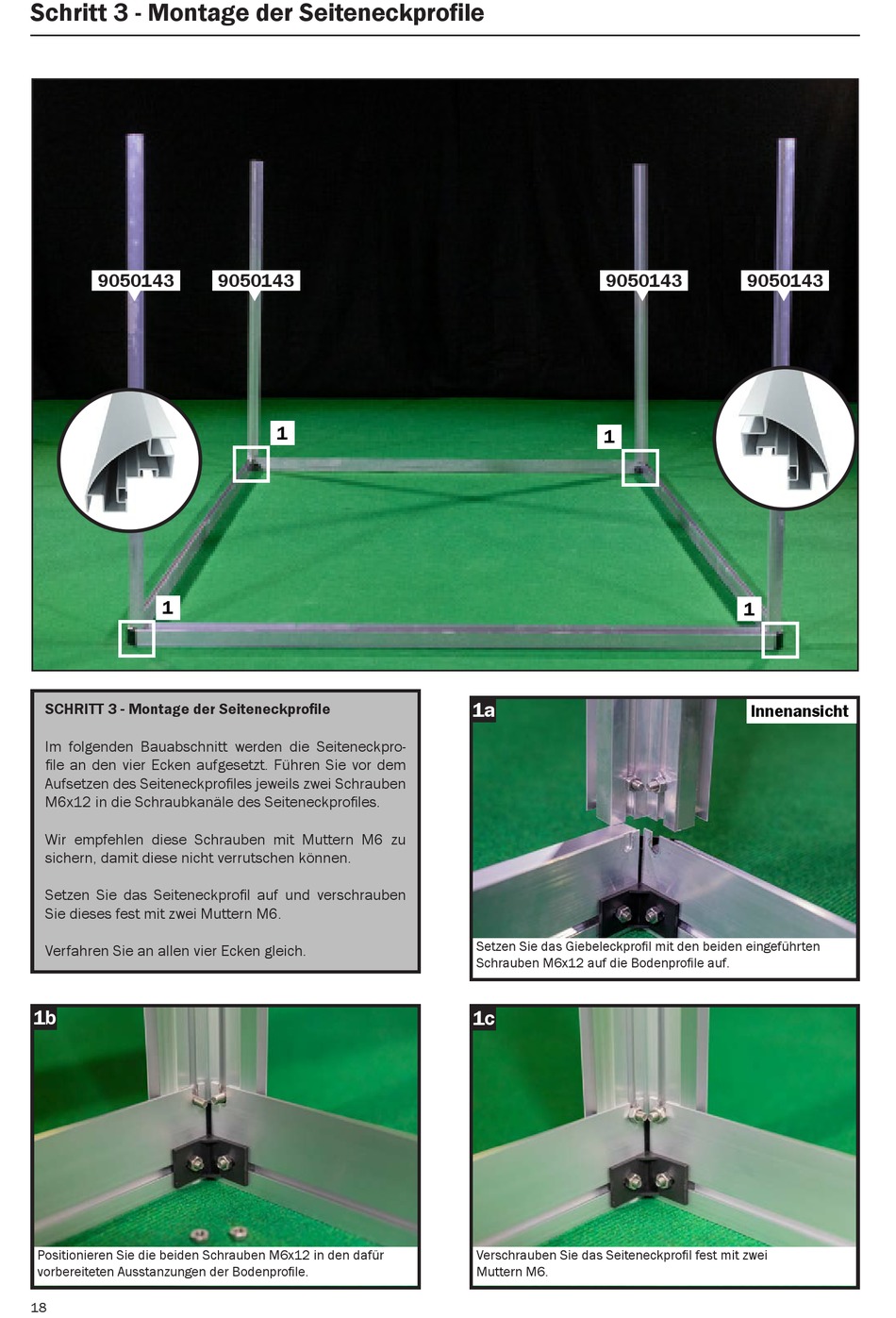

SCHRITT 3 - Montage der Seiteneckprofile
Im folgenden Bauabschnitt werden die Seiteneckpro-
file an den vier Ecken aufgesetzt. Führen Sie vor dem
Aufsetzen des Seiteneckprofiles jeweils zwei Schrauben
M6x12 in die Schraubkanäle des Seiteneckprofiles.
Wir empfehlen diese Schrauben mit Muttern M6 zu
sichern, damit diese nicht verrutschen können.
Setzen Sie das Seiteneckprofil auf und verschrauben
Sie dieses fest mit zwei Muttern M6.
Verfahren Sie an allen vier Ecken gleich.
1b
Positionieren Sie die beiden Schrauben M6x12 in den dafür
vorbereiteten Ausstanzungen der Bodenprofile.
18
9050143
q
1
9050143
q
1
1a
Setzen Sie das Giebeleckprofil mit den beiden eingeführten
Schrauben M6x12 auf die Bodenprofile auf.
1c
Verschrauben Sie das Seiteneckprofil fest mit zwei
Muttern M6.
9050143
q
1
Innenansicht
