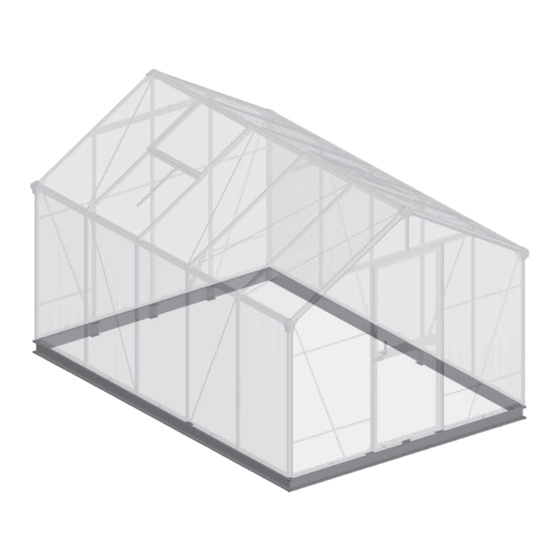

- Seite 1 Montageanleitung Aluminium-Fundament Abbildung: Aluminium-Fundament für Gewächshaus 5 Felder OPAL SMARAGD Aluminium-Fundament RUBIN für Gewächshausserien COMFORT Alu-Fundament_OSR-Comfort.pmd 25.10.2006, 00:02...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, Danke, dass Sie sich für unser Produkt entschie- Lesen Sie diese Anleitung vor dem Aufbau des den haben. Wir wünschen Ihnen viel Freude an Fundaments für Ihr Gewächshaus unbedingt Ihrem Gewächshaus. Mit dem Fundament für Ihr vollständig durch, um Montagefehler oder Be- Aluminium-Gewächshaus besitzen Sie ein mit schädigungen zu vermeiden!
- Seite 3 Aluminium-Fundament montieren – Stückliste Artikel-Nr. Pos. Form Benennung Größe (mm) Menge 3 Felder 4 Felder 5 Felder 6 Felder 7 Felder l i f l i f r p t i f o e t t i b r - t n i b r r e t r e t...
- Seite 4 Fundament vormontieren Wichtiger Hinweis: Achten Sie beim Aufbau des Fundaments auf die Rechtwinkligkeit der Profile! Überprüfen Sie immer die horizontale bzw. vertikale Lage der Profile mit einer Wasserwaage. Achten Sie darauf, dass die Profile immer auf Anschlag in den definierten Endlagen montiert werden. 3 Felder Montagevorschau / Kontrollansicht Fundament Detail A...
- Seite 5 4 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1231 mm 1415 mm Detail A 1231 mm 1415 mm 1415 mm 1231 mm Detail B Türseite 1415 mm Detail B 1231 mm 5 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1231 mm 1061 mm Detail A 1231 mm...
- Seite 6 6 Felder Montagevorschau / Kontrollansicht Fundament Detail A 1231 mm 1061 mm Detail A 1231 mm 1061 mm 1061 mm 1061 mm 1061 mm 1061 mm Detail B 1061 mm 1231 mm Türseite 1061 mm Detail B 1231 mm 7 Felder Montagevorschau / Kontrollansicht Fundament Detail A Detail A...
- Seite 7 Übersicht (Fundament): Wichtiger Hinweis: Wählen Sie zunächst die richtige Montagevor- schau (Seite 4-6) für Ihr Aluminium-Fundament. Dabei stehen die Bezeichnungen „3 Felder“ bis „7 Felder“ für die Anzahl der Seitensegmente Ihres Gewächshaus-Modells. Beachten Sie beim Aufbau des Fundaments Türseite genau die Anordnung der verschiedenen Fundamentprofile, wie es in den Montagevor- Werkzeug: schauen beschrieben ist.
- Seite 8 Übersicht (Fundament): Außenansicht Türseite Hinweis: Verbinden Sie nun die Fun- damentprofile miteinander. Beachten Sie dazu bitte die Anordnung der Fundament- profile in den Montagevor- schauen. Stecken Sie zunächst in Montagehinweis: jede der beiden innenlie- genden Führungsschienen x montieren x montieren Felder Felder je eine Sechskantschraube...
- Seite 9 Übersicht (Fundament): Außenansicht (Türseite) x montieren 1231 mm Türseite Hinweis: Verbinden Sie die beiden Fundamentprofile an der Türseite zunächst nur von außen. Gehen Sie dabei genau wie in Schritt vor. 1231 mm Wichtig: Vergessen Sie nicht die vier Sechskant- schrauben in den innenlie- genden Führungsschienen zu montieren.
- Seite 10 Übersicht (Fundament): Außenansicht x montieren Türseite Hinweis: Von außen werden zum Schutz vor Verletzungen die Kanten mit einer Funda- ment-Ecke abgedeckt. Schieben Sie dazu jeweils eine Mutter ohne Flansch (Pos. 12) zusammen mit einer Linsenkopfschraube (Pos. 11) in die äußere Führungsschiene des Fun- damentprofils.
- Seite 11 Gewächshaus auf Fundament montieren Übersicht (Fundament): Innenansicht x montieren Türseite Hinweis: Stellen Sie das Gewächs- haus passgenau auf das Fundament, so dass die Vorderwand (Türseite) des Hauses auf der Seite des Fundaments ohne Verbin- dungsblech steht. Befestigen Sie anschlie- Wichtiger Hinweis: ßend die vier Eckverbinder Steht das Haus nicht passgenau auf des Fundaments mit den...
- Seite 12 Übersicht (Fundament): Innenansicht Türseite Hinweis: Befestigen Sie die Verbin- dungsbleche mit je zwei Schrauben und Scheiben an den Befestigungswinkeln, die am Bodenprofil des Gewächshauses vormontiert sind. Montagehinweis: Achtung: Beim 3 Felder-, x montieren x montieren Felder Felder 5 Felder-, 6 Felder- und x montieren x montieren Felder...
- Seite 13 Übersicht (Fundament): Innenansicht (Türseite) Türseite Hinweis: Entfernen Sie vom Boden- profil der Vorderwand (Tür- seite) den Befestigungs- winkel, indem Sie die drei Muttern lösen. Stecken Sie nun auf den Verbinder im Bodenprofil die Fundamentplatte und ziehen die Muttern wieder Innenansicht fest.
- Seite 14 Vorderwand mit Einzeltür Kontrollansicht (Innenseite) 2/c 2/d Vorderwand mit Doppeltür Kontrollansicht (Innenseite) 2/c 2/d Seite 14 Alu-Fundament_OSR-Comfort.pmd 25.10.2006, 00:03...
- Seite 15 Rückwand Kontrollansicht (Innenseite) Seite 15 Alu-Fundament_OSR-Comfort.pmd 25.10.2006, 00:03...
