EINHELL RUBIN Montageanleitung Seite 32

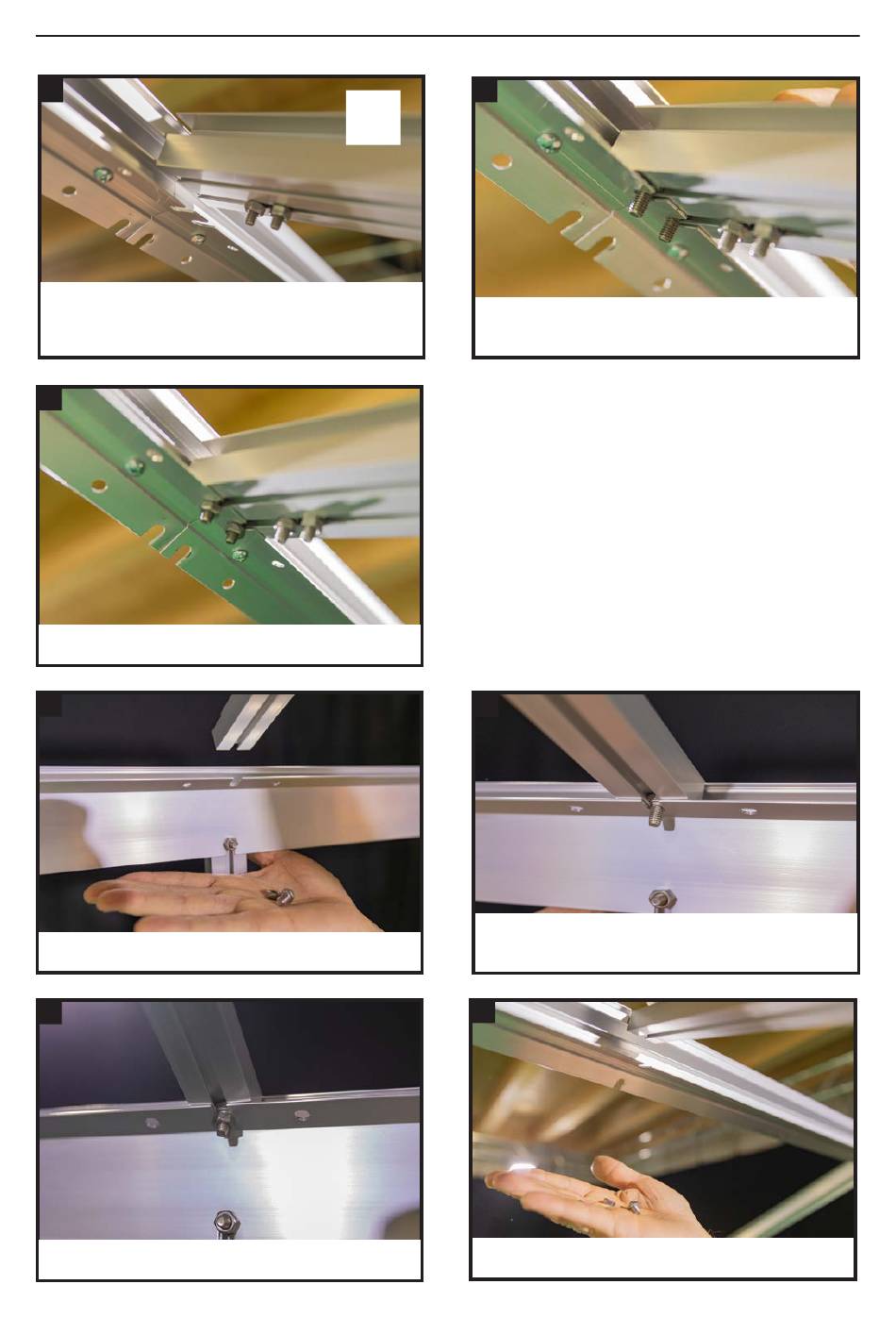

Schritt 11 - Montage der Dachstreben
2a
Führen Sie zwei Schrauben M6x12 in den linken Schraubkanal
und sichern Sie diese mit Muttern M6 vor dem Verrutschen.
Kontrollieren Sie, dass diese Schrauben im gleichen Schrauben-
kanal, wie jene am Koppelprofil der Seitenwand positioniert sind.
2b
Verschrauben Sie das Koppelprofil mit zwei Muttern M6 fest mit
dem Firstprofil.
3a
Bereiten Sie eine Dachstrebe, eine Schraube M6x12 und eine
Mutter M6 für die Montage vor.
3c
Verschrauben Sie die Dachstrebe mit einer Mutter M6 fest mit
der Regenrinne.
32
!
2a
Führen Sie jeweils eine Schraube M6x12 in den Schraubkanal
des Koppelprofils und positionieren Sie diese in den Ausstanzun-
ges des Firstes.
3b
Führen Sie die Schraube M6x12 in den Schraubkanal der
Dachstrebe und positionieren Sie die Schraube an der für die
Verschraubung vorgesehenen Ausstanzungen der Regenrinne.
4a
Zur Verschraubung der Dachstrebe am First benötigen Sie
jeweils, eine Schraube M6x12 und eine Mutter M6.
