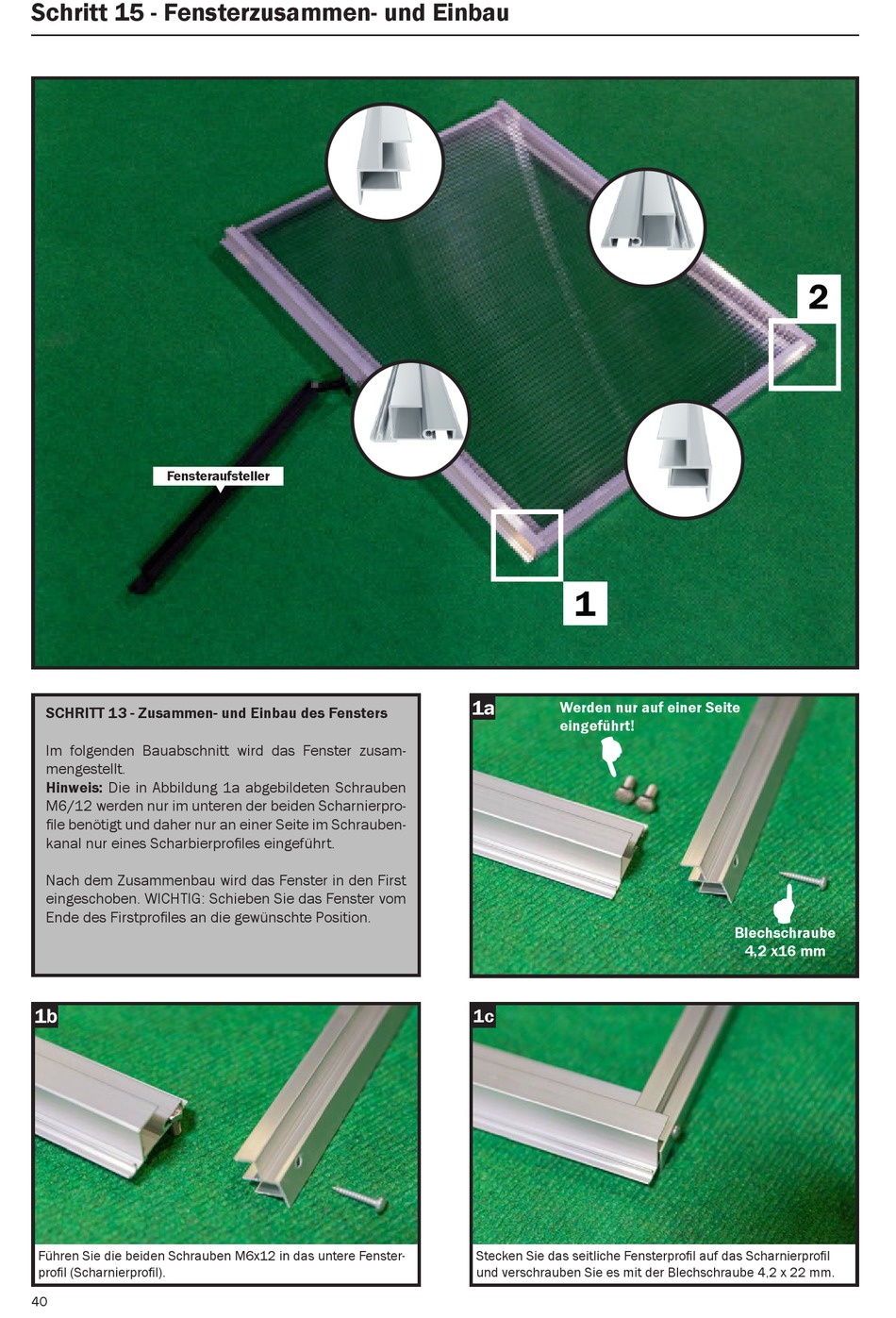

Schritt 15 - Fensterzusammen- und Einbau
Fensteraufsteller
SCHRITT 13 - Zusammen- und Einbau des Fensters
Im folgenden Bauabschnitt wird das Fenster zusam-
mengestellt.
Hinweis: Die in Abbildung 1a abgebildeten Schrauben
M6/12 werden nur im unteren der beiden Scharnierpro-
file benötigt und daher nur an einer Seite im Schrauben-
kanal nur eines Scharbierprofiles eingeführt.
Nach dem Zusammenbau wird das Fenster in den First
eingeschoben. WICHTIG: Schieben Sie das Fenster vom
Ende des Firstprofiles an die gewünschte Position.
1b
Führen Sie die beiden Schrauben M6x12 in das untere Fenster-
profil (Scharnierprofil).
40
q
1
1a
Werden nur auf einer Seite
eingeführt!
1c
Stecken Sie das seitliche Fensterprofil auf das Scharnierprofil
und verschrauben Sie es mit der Blechschraube 4,2 x 22 mm.
2
Blechschraube
4,2 x16 mm
