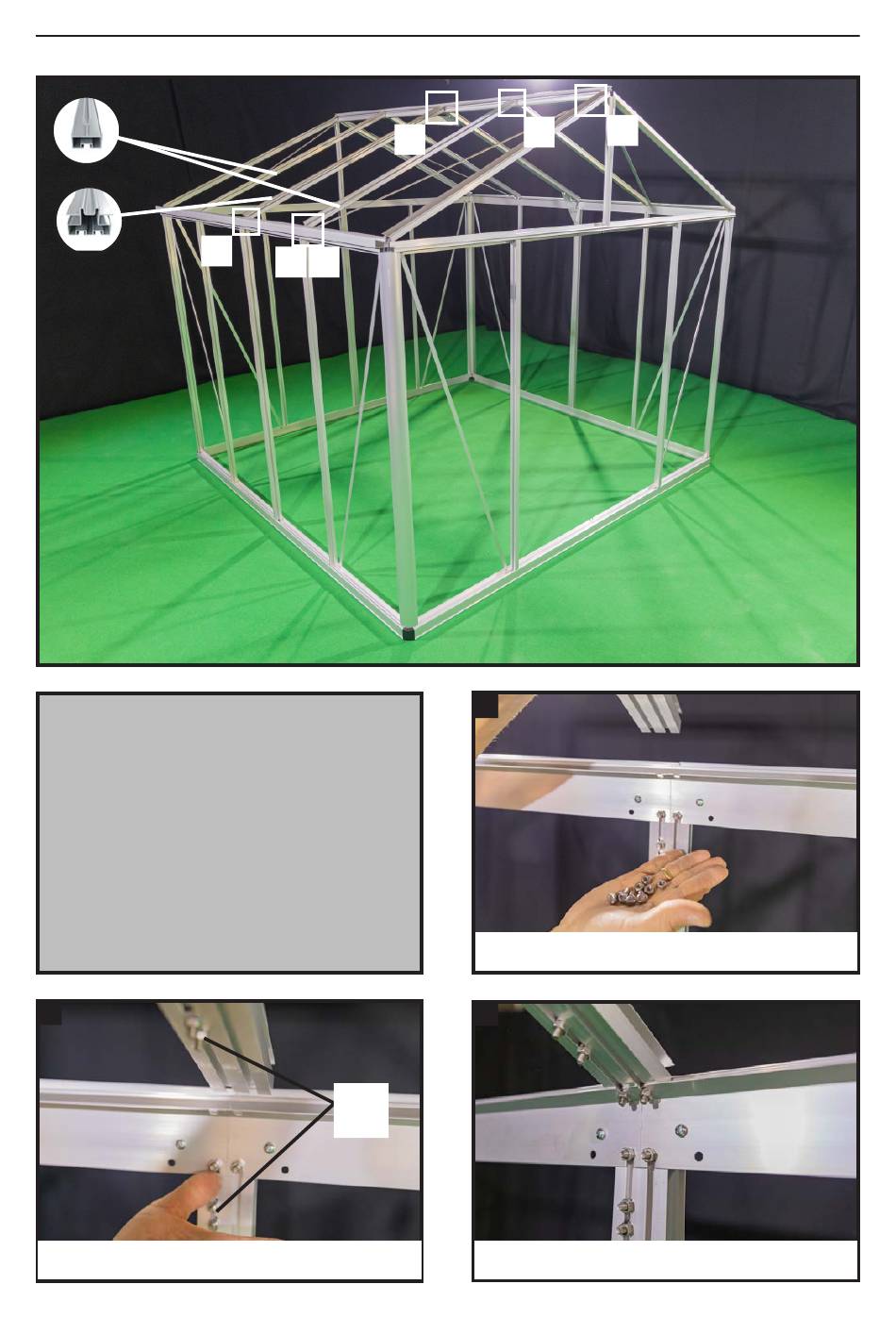

SCHRITT 11 – Montage Dachstreben
Im folgenden Bauabschnitt werden die Streben an den
Dachflächen montiert.
Achten Sie bitte darauf, dass beim Modell RUBIN 2 und
RUBIN 3 noch keine Teilung der Längsprofile gegeben
ist.
Bie diesen Modellen entfällt - wie bei den Seitenwand-
streben auch - die Montage des Koppelprofils.
1b
Führen Sie zwei Schrauben M6x12 in den linken Schraubkanal
und sichern Sie diese mit Muttern M6 vor dem Verrutschen
1
3 5
!
Schritt 11 - Montage der Dachstreben
4
2
1a
Bereiten Sie das Koppelprofil des Daches, sowie 4 Schrauben
M6x12 und 4 Muttern M6 für die Montage vor.
1c
Führen Sie jeweils eine Schraube M6x12 in den Schraubkanal
und verschrauben Sie das Koppelprofil fest mit der Regenrinne.
6
