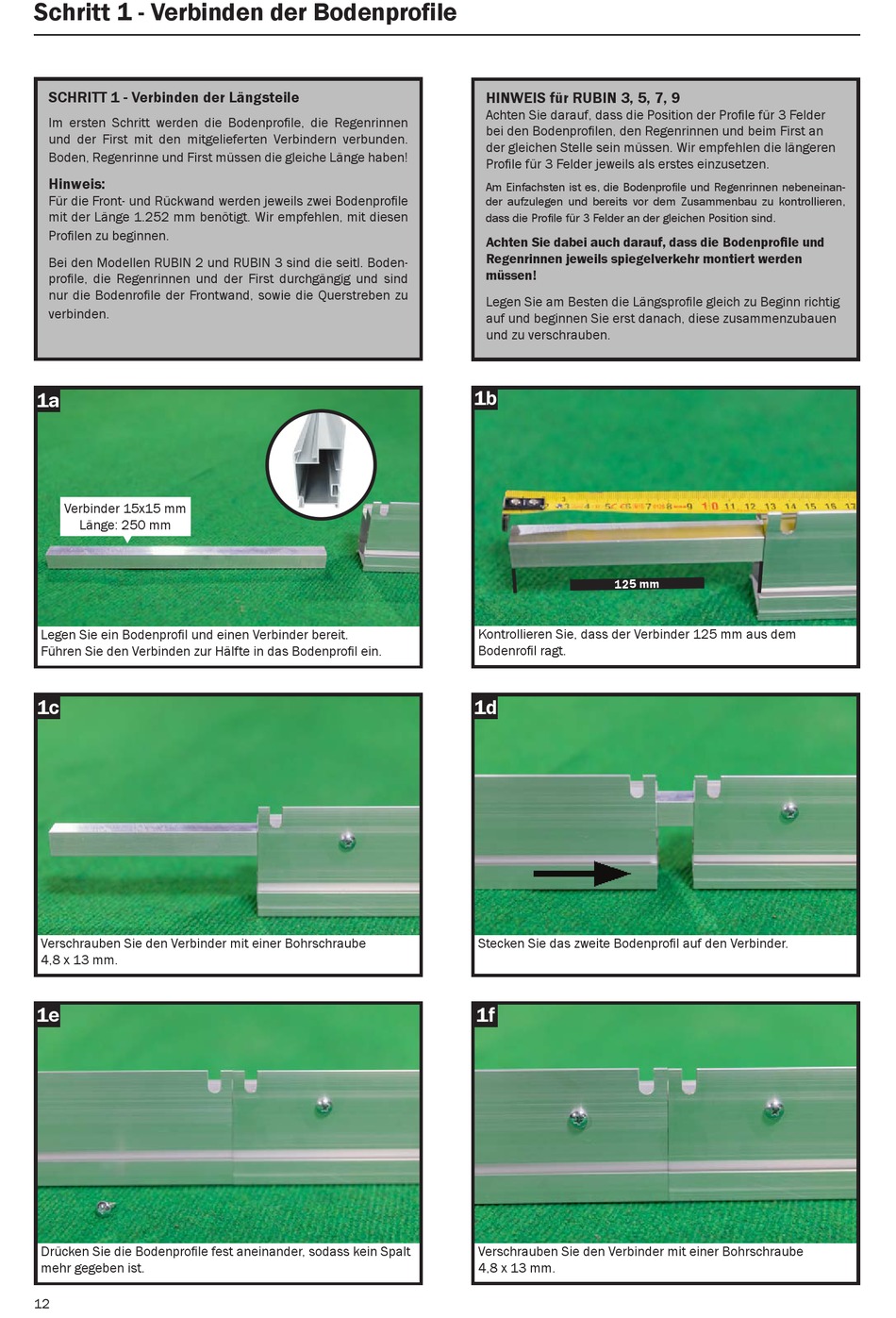

Schritt 1 - Verbinden der Bodenprofile

SCHRITT 1 - Verbinden der Längsteile
Im ersten Schritt werden die Bodenprofile, die Regenrinnen
und der First mit den mitgelieferten Verbindern verbunden.
Boden, Regenrinne und First müssen die gleiche Länge haben!
Hinweis:
Für die Front- und Rückwand werden jeweils zwei Bodenprofile
mit der Länge 1.252 mm benötigt. Wir empfehlen, mit diesen
Profilen zu beginnen.
Bei den Modellen RUBIN 2 und RUBIN 3 sind die seitl. Boden-
profile, die Regenrinnen und der First durchgängig und sind
nur die Bodenrofile der Frontwand, sowie die Querstreben zu
verbinden.
1a
Verbinder 15x15 mm
Länge: 250 mm
q
Legen Sie ein Bodenprofil und einen Verbinder bereit.
Führen Sie den Verbinden zur Hälfte in das Bodenprofil ein.
1c
Verschrauben Sie den Verbinder mit einer Bohrschraube
4,8 x 13 mm.
1e
Drücken Sie die Bodenprofile fest aneinander, sodass kein Spalt
mehr gegeben ist.
12
HINWEIS für RUBIN 3, 5, 7, 9
Achten Sie darauf, dass die Position der Profile für 3 Felder
bei den Bodenprofilen, den Regenrinnen und beim First an
der gleichen Stelle sein müssen. Wir empfehlen die längeren
Profile für 3 Felder jeweils als erstes einzusetzen.
Am Einfachsten ist es, die Bodenprofile und Regenrinnen nebeneinan-
der aufzulegen und bereits vor dem Zusammenbau zu kontrollieren,
dass die Profile für 3 Felder an der gleichen Position sind.
Achten Sie dabei auch darauf, dass die Bodenprofile und
Regenrinnen jeweils spiegelverkehr montiert werden
müssen!
Legen Sie am Besten die Längsprofile gleich zu Beginn richtig
auf und beginnen Sie erst danach, diese zusammenzubauen
und zu verschrauben.
1b
Kontrollieren Sie, dass der Verbinder 125 mm aus dem
Bodenrofil ragt.
1d
Stecken Sie das zweite Bodenprofil auf den Verbinder.
1f
Verschrauben Sie den Verbinder mit einer Bohrschraube
4,8 x 13 mm.
