2 Installation und Montage
Sollte der Verstellbereich nicht ausreichen, so ist die Markise zu breit oder zu
schmal und muss beim Markisenhersteller im Werk umgebaut werden.
2.3.2 Montage der Führungsschienen
Schieben Sie die Zylinder (1–Abb. 4) in die Nut der Führungsschienen.
Schieben Sie die Innenführungsleisten (3–Abb. 4) in die Schienen ein.
Stecken Sie die Zylinder (1–Abb. 4) in die bereits montierten Montagekonsolen
(2–Abb. 4).Ziehen Sie die Feststellschrauben (4–Abb. 4) leicht an.

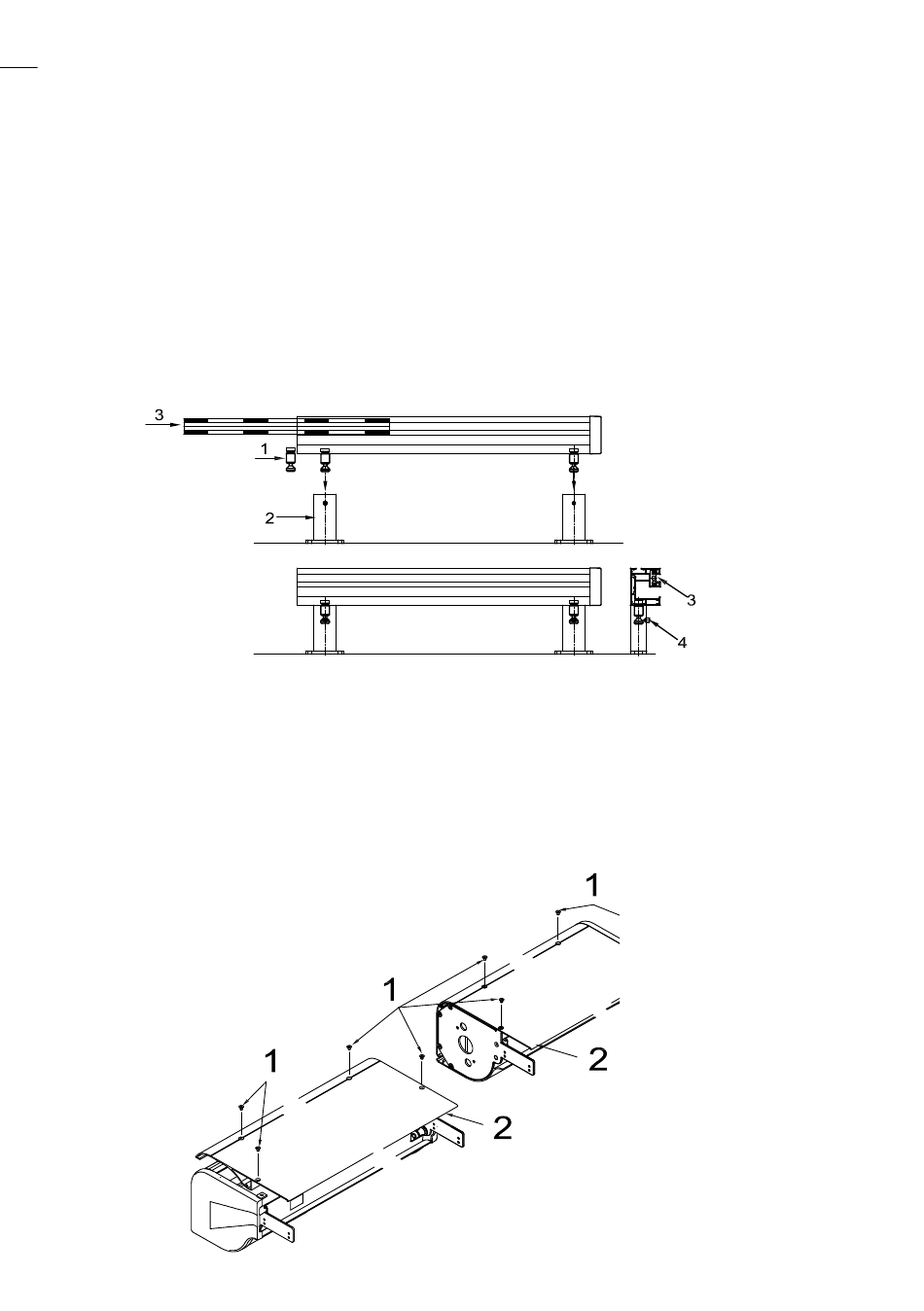

Abb. 4: Montage der Führungsschienen
2.3.3 Dächer demontieren
» Legen Sie die Markisen auf zwei bereitgestellte Ablageböcke.
» Packen Sie die Markisen aus (Karton, Folie).
» Lösen Sie die Dachschrauben (1–Abb. 5) und nehmen die Dächer (2–Abb. 5)
herunter.
Abb. 5: Demontage Dächer
