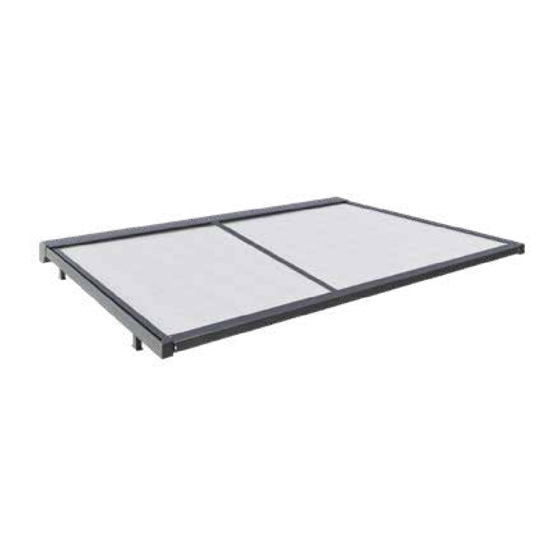

Unterdachmarkise Life Zip

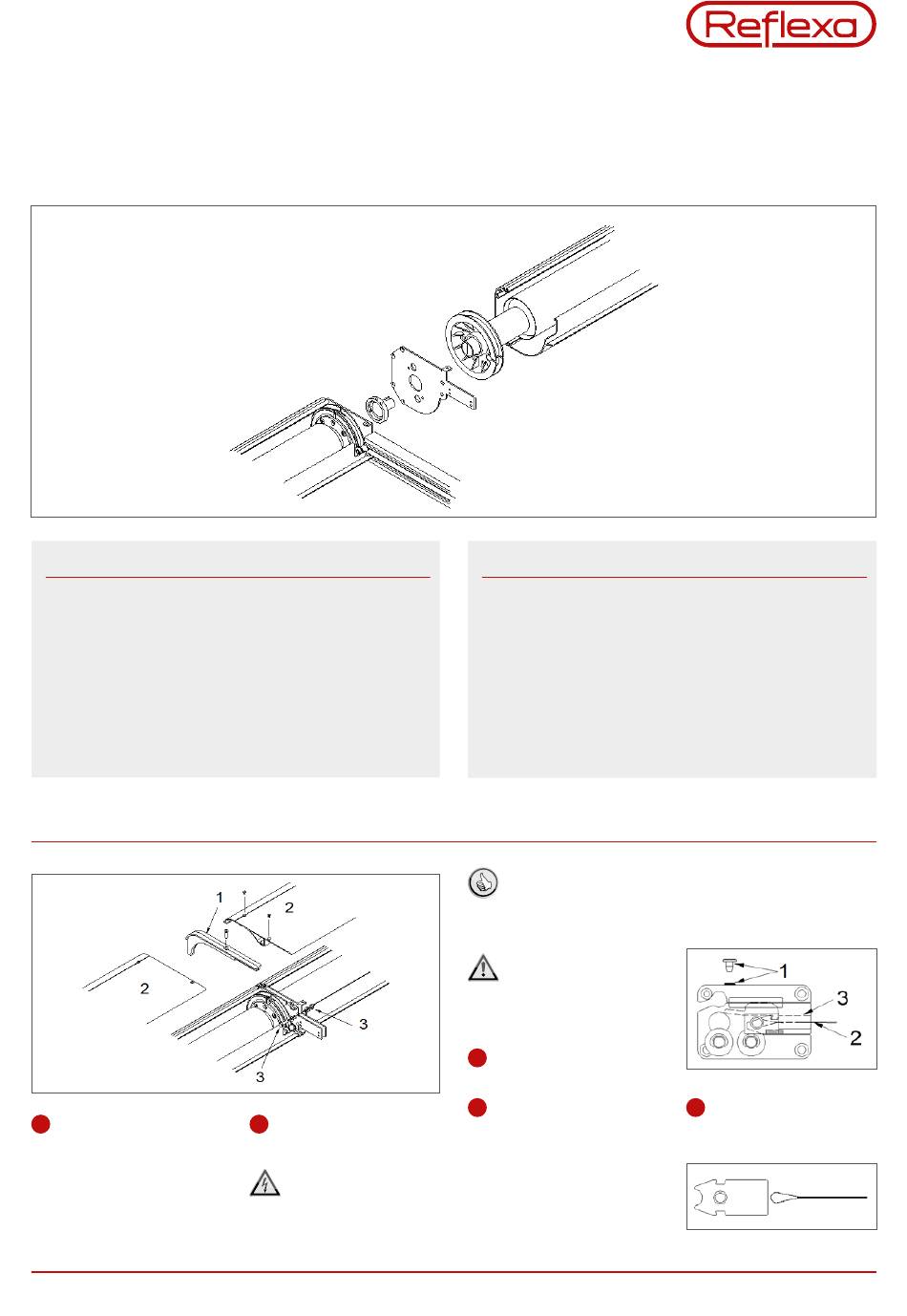

Reparaturanleitung Federpaketwechsel Kupplungsseite
Inhalt
1 Erste Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Demontage Führungsschienen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3 Demontage defektes Federpaket. . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4 Montage neues Federpaket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
5 Kuppeln der Markisenteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
6 Montage Führungsschienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
7 Montage Zugbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
8 Endlageneinstellung Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
9 Überprüfung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1 Erste Arbeitsschritte
A
Fallstange einige Zentimeter
ausfahren.
Bügel (1) lösen.
Dachschrauben lösen, Dächer
abnehmen (2).
REFLEXA-WERKE Albrecht GmbH
B
Verbindungsschrauben (3)
herausdrehen.
Motor in Verteilerdose
abklemmen.
|
Silbermannstraße 29
|
89364 Rettenbach
Benötigtes Werkzeug
» Schlüsselsatz Torx
» Schlüsselsatz Innensechs-
kant
» Schraubendreher Schlitz
» Handbohrmaschine und
5 mm-Bohrer
» Nietzange und 5 mm-Nieten
» Universal-Fett und Pinsel
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder sind unter
Spannung! Während des
folgenden Arbeits
schritts die Zugbänder
gut festhalten.
C
Zugbänder aus den Laufwa-
gen entriegeln
D
Zum Entriegeln der
Zugbänder Stopfen (1) aus
Seitenkappen (Laufwagen)
entfernen. Zugbänder entlasten
durch Ziehen in Richtung
Fallstange. Schraubenzieher in
die Öffnung (1) der Lauf wagen
stecken und diesen nach unten
|
Tel: 08224 999-0
|
Fax: 08224 999-222
» Montage- und Einstellkabel
(nur bei Motor antrieb)
» Ablageböcke
drücken. Das Zugband (2) mit
Lagerung (3) ist damit entriegelt
und kann nun vorsichtig
abgelassen werden:
E
Öffnungen mit Stopfen (1)
ver schließen. Zugband vom Blech
herunternehmen.
|
www.reflexa.de
|
info @ reflexa.de
Werbung
Verwandte Anleitungen für Reflexa Life Zip
Inhaltszusammenfassung für Reflexa Life Zip
- Seite 1 Unterdachmarkise Life Zip Reparaturanleitung Federpaketwechsel Kupplungsseite Inhalt Benötigtes Werkzeug » Schlüsselsatz Torx » Montage- und Einstellkabel 1 Erste Arbeitsschritte ........1 2 Demontage Führungsschienen.
- Seite 2 Reparaturanleitung Life Zip Federpaketwechsel Kupplungsseite Seite 2 2 Demontage Führungsschienen Markisenkasten mit Verbindungsschrauben (1) passender Unterlage wie z. B. an den Innenseiten der Führungs- Holzbrett (A) so unterlegen, dass schienen lösen. Markisenkasten und Schienen auf einer Höhe liegen. Klemmschrauben (2) an den Konsolen lösen, Schiene (3) vor-...
- Seite 3 Reparaturanleitung Life Zip Federpaketwechsel Kupplungsseite Seite 3 5 Kuppeln der Markisenteile Markisen zusammenschie- Tuchwelle der Lagerseite Markise bis zu den nächsten Mit den Verbindungsschrau- ben, dabei beide Kupplungsteile (Markise ohne Motor) so drehen, Madenschrauben drehen lassen, ben (5) die Markisenteile verbin- übereinanderschieben.
- Seite 4 Reparaturanleitung Life Zip Federpaketwechsel Kupplungsseite Seite 4 8 Endlageneinstellung Motor Motor an Montage- und Ein- Endlagen gemäß der mit- stellkabel anklemmen. gelieferten Einstellanleitung des Motors einstellen. 9 Überprüfung Markise ganz ausfahren: Markise einfahren. Zugbänder noch einmal Ist die Vorspannung Bleibt die Fallstange an der Mar- aushängen und kontrollieren, ob...
