12
2 Installation und Montage

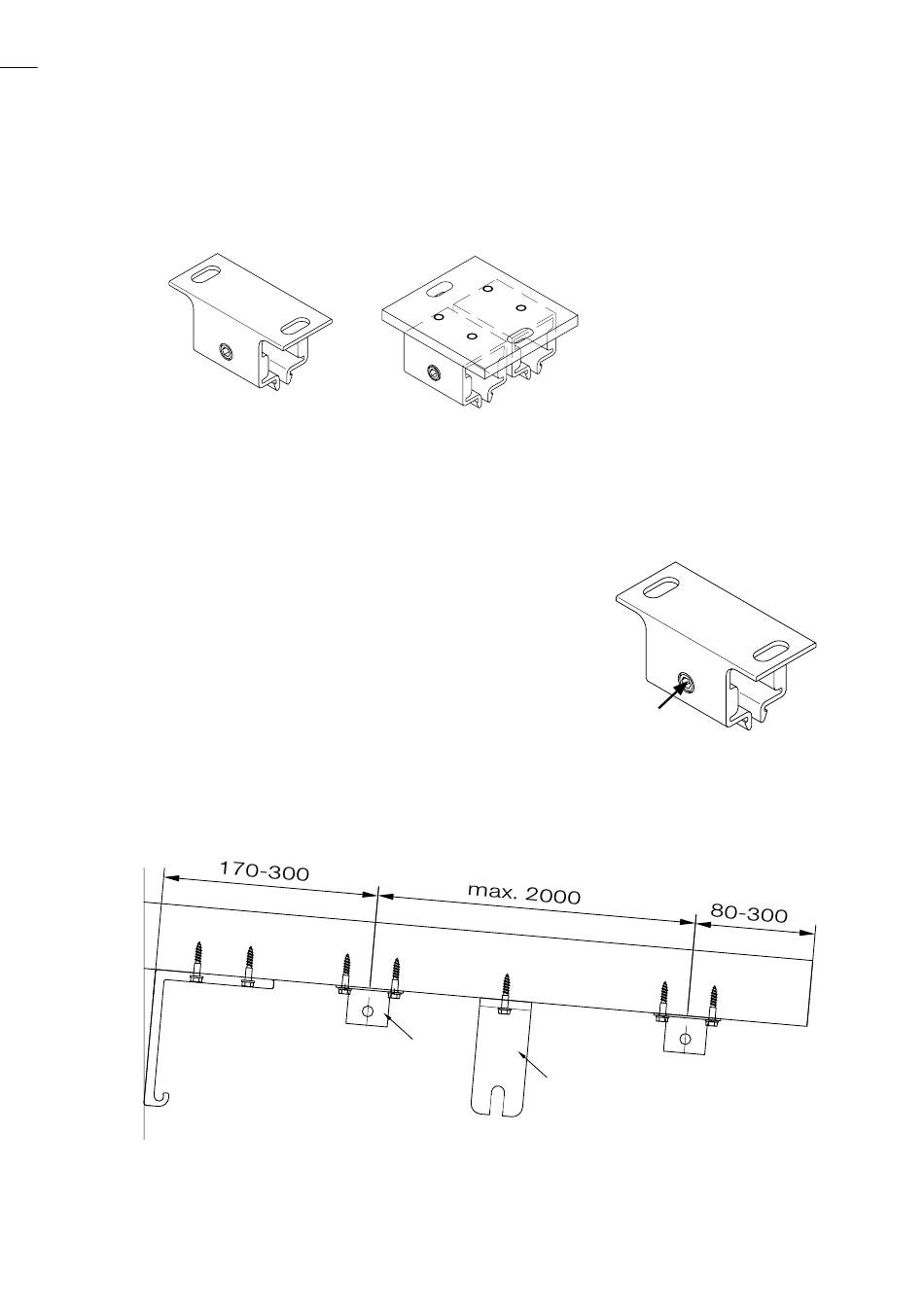

2.3.2 Führungsschienenhalter / Tuchstützdrahtwinkel
Prüfen Sie, ob die gelieferten Führungsschienenhalter mit der Bestellung
übereinstimmen.
Außen
Außen
Abb. 6: Einfachführungs­
schienenhalter
2.3.3 Montage der Führungsschienenhalter und der
Tuchstützdrahtwinkel
» Zeichnen Sie die Führungsschienenhalter (Abb.
8) an den Sparren an (Abstände siehe Abb. 9)
» Bohren Sie Löcher an den angezeichneten
Stellen und schrauben Sie die Führungsschie­
nenhalter fest.
» Drehen Sie vor der Montage die Klemmschrau­
ben (1 – Abb. 8) 2–3 mm heraus, damit die Schie­
ne einrasten kann
» Achten Sie hierbei auf die Flucht der Führungs­
schienenhalter. Diese können Sie gegebenenfalls
seitlich etwas verschieben.
Abb. 9: Abstände Führungsschienenhalter
Mitte
Mitte
Abb. 7: Doppelführungs­
schienenhalter
1
2
weitere Halter gleichmäßig zwischen den beiden
Haltern aufteilen
1
Abb. 8: Führungsschienenhal­
Außen
ter
