2.3

Montage

2.3.1 Montagekonsolen

Vor Beginn der Montage ist zu prü­
fen, ob die gelieferten Montagekon­
solen (Abb. 1) in Art und Anzahl mit
der Bestellung übereinstimmen.
Ihrer Bestellung entsprechend, sind
der Markise Montagekonsolen „Nor­
mal, für Kupplung oder Reihenmon­
tage" oder auch Distanzhalter beigefügt
Lösen Sie mit einem Innensechskantschlüssel die
Gewindestifte (1–Abb. 2) und nehmen Sie die Zylin­
der (2–Abb. 2) heraus.
Auszug Anzahl der Abstandshalter
bis 2000 mm
bis 3500 mm
bis 5000 mm
Aufteilung und Befestigung der Montagekonsolen auf dem Wintergarten
Abb. 3: Abstände Führungsschienenhalter. Weitere Halter gleichmäßig dazwischen aufteilen
Befestigen Sie unter Berücksichtigung der für die korrekten Befestigungsmittel
vorgegebenen Verarbeitungsvorschriften die Montagekonsolen auf dem Winter­
garten. Halten Sie hierbei die dargestellten Minimal­ und Maximalmaße ein. Das
Stichmaß zwischen den linken und den rechten Montagekonsolen ist gleich dem
Bestellmaß (siehe Lieferschein) der Markise. Maßdifferenzen hierzu können nur
bis zu 8 mm durch die Langlöcher der Montagekonsolen ausgeglichen werden.
Ziehen Sie die Schrauben nur so fest an, dass sich die Montagekonsolen noch
in den Langlöchern verschieben lassen.
pro Anlage
6
9
12
Wintergartenmarkise Life Zip – Doppelanlage

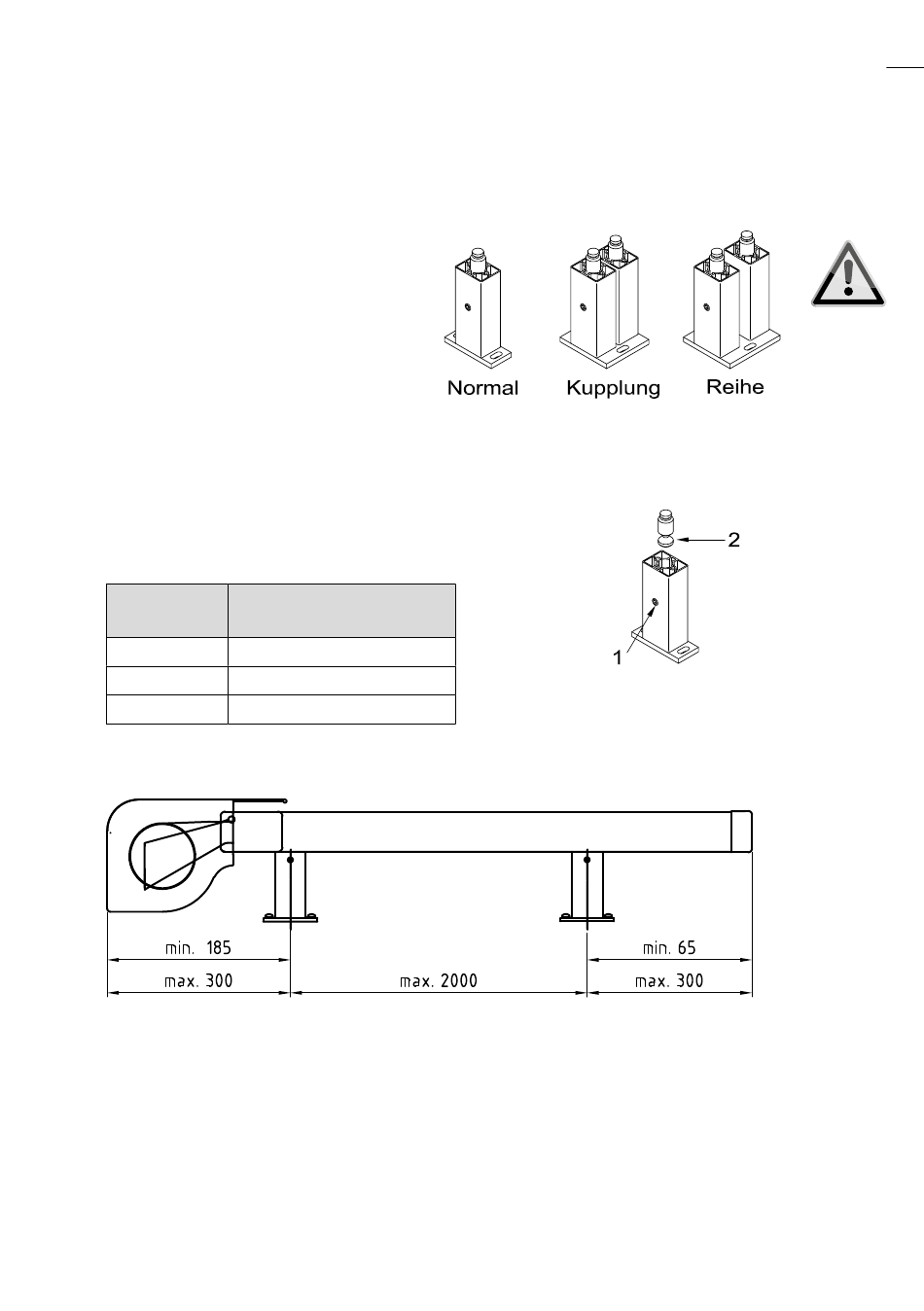

Abb. 1: Montagekonsolen
Abb. 2: Montagekonsole
