2.3.2 Montage der Führungsschiene
» Schieben Sie die Zylinder (1 – Abb. 4) und optional die Halterungen für den
Windlastträger (2 – Abb. 4) in die Nut der Führungsschienen.
» Schieben Sie die Innenführungsleisten (4 – Abb. 4) in die Schienen ein.
» Stecken Sie die Zylinder (1 – Abb. 4) in die bereits montierten
Montagekonsolen (3 – Abb. 4).
» Ziehen Sie die Feststellschrauben (5 – Abb. 4) leicht an.

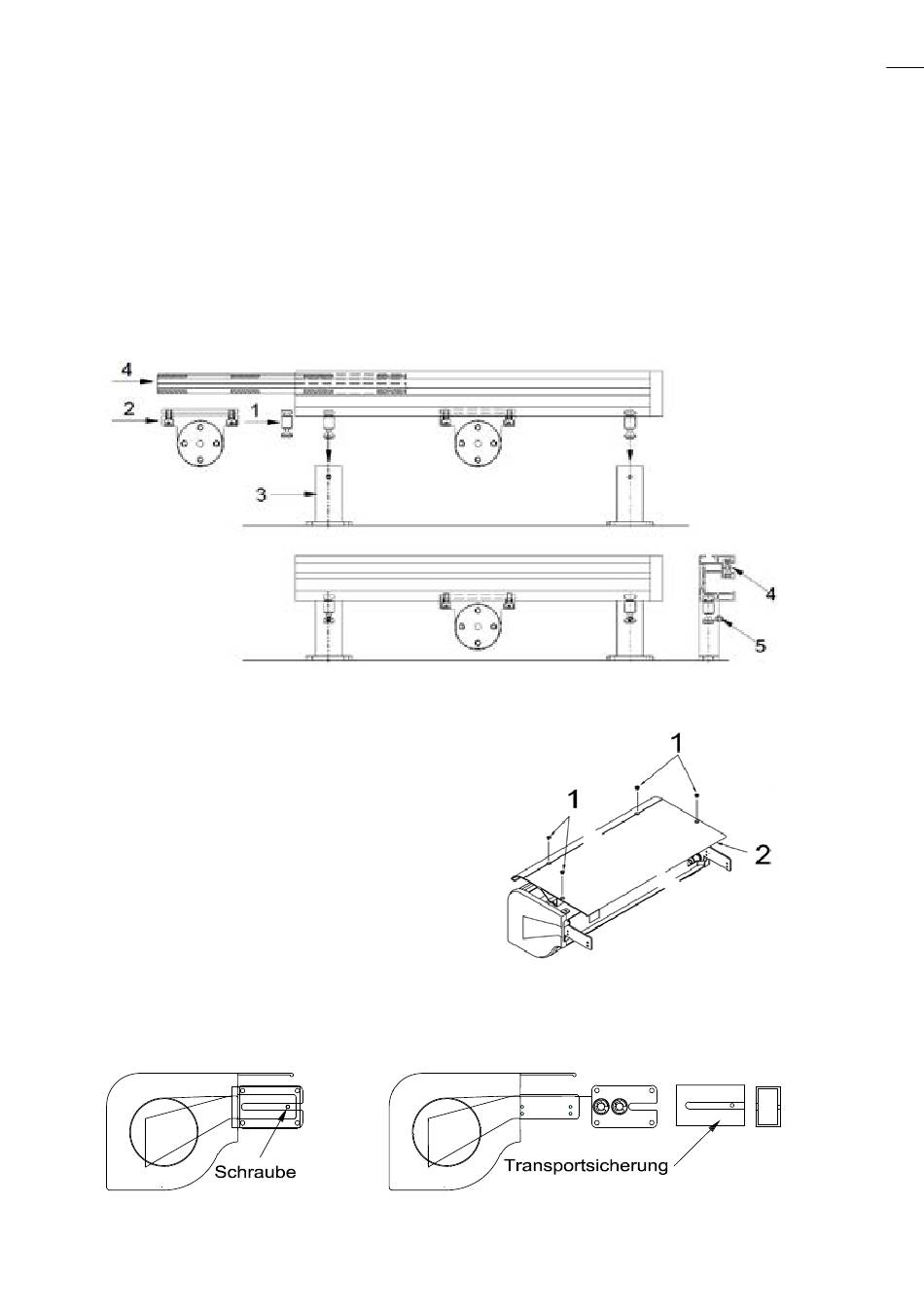

Abb. 4: Montage der Führungsschienen
2.3.3 Dach demontieren
» Legen Sie die Markisen auf zwei bereit-
gestellte Ablageböcke.
» Packen Sie die Markisen aus (Karton,
Folie).
» Lösen Sie die Dachschrauben
(1 – Abb. 5) und nehmen die Dächer
(2 – Abb. 5) herunter.
» Lösen Sie die Schrauben an den
Transportsicherungen. Lassen Sie die
Fallstange ca. 10 cm vorsichtig Ausfah-
ren und entfernen Sie die Transportsicherungen.
Abb. 6: Transportsicherung
Wintergartenmarkise Life Zip – Einzelanlage
Abb. 5: Demontage Dach
11
