2 Installation und Montage
Heben Sie die Fallstange etwas an. Fädeln Sie den Reißverschluss (1–Abb. 9)
in die Innenführungsleisten (2 –Abb. 9) ein. Schieben Sie die Laufwagen in die
dafür vorgesehene Gasse der Führungsschienen. Schieben Sie den Markisen­
kasten mit den Stegen (3–Abb. 9) der Seitenlager auf die Führungsschienen.
Schrauben Sie die Stege von innen an den Schienen fest (4–Abb. 9).

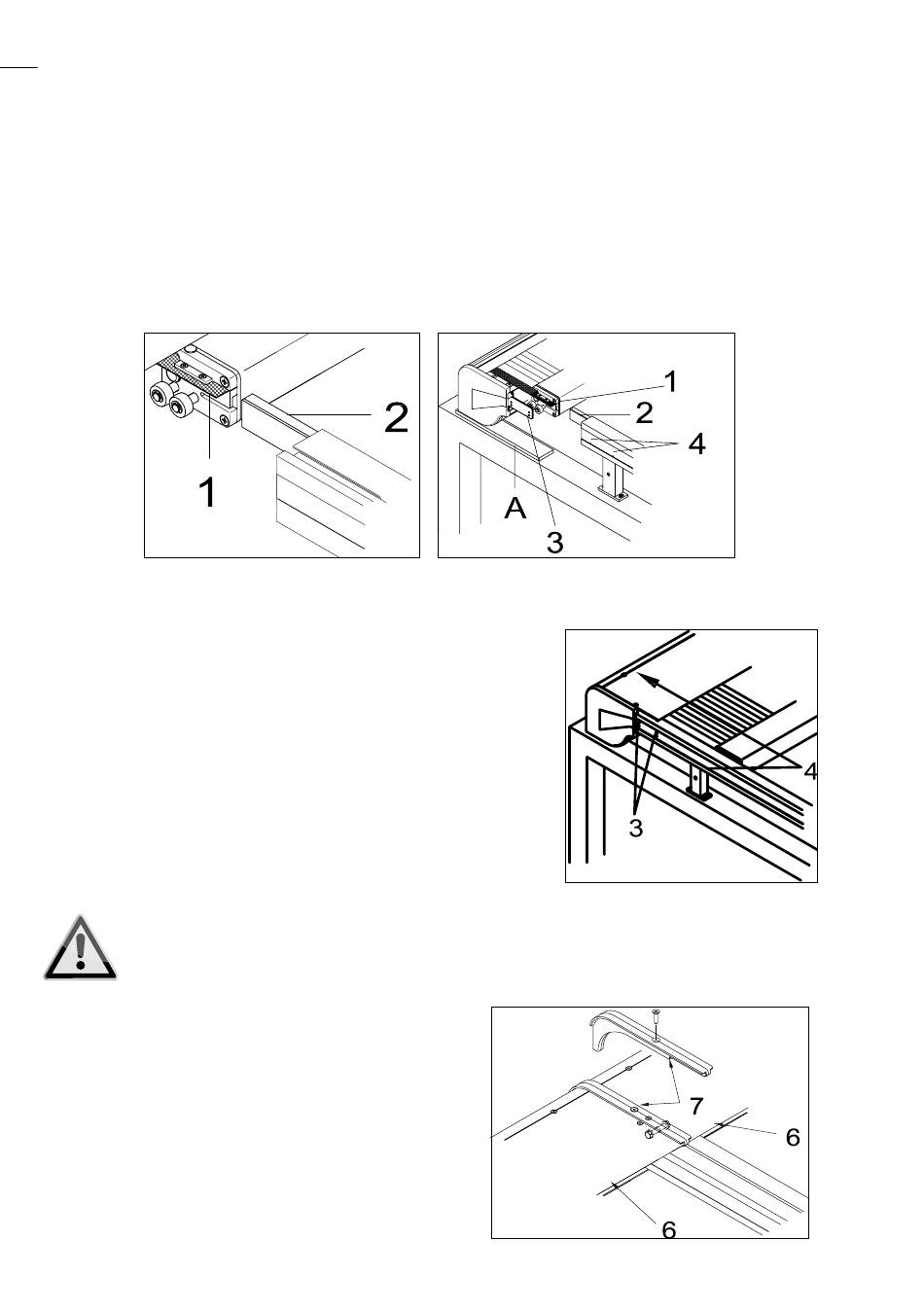

Abb. 9: Markisenkastenmontage
Lockern Sie die Klemmschrauben (4–Abb. 10)
der oberen Montagekonsolen und schieben Sie
die Markisenkästen mit den Führungsschienen
in die endgültige obere Position. Ziehen Sie
die Klemmschrauben aller Montagekonsolen
(4–Abb. 10) fest.
Abb. 10: Kastenbefestigung
Achten Sie darauf, dass die Schraubenköpfe (3­Abb.10) komplett versenkt sind.
Die Fallstangenzapfen könnten sonst daran hängen bleiben.
Montieren Sie die Dächer (6­Abb. 11)
wieder auf die Markisenkästen.
Schrauben Sie das Oberteil der Marki­
senkupplung (7­Abb. 11) an.
Abb. 11: Kupplungskappe
