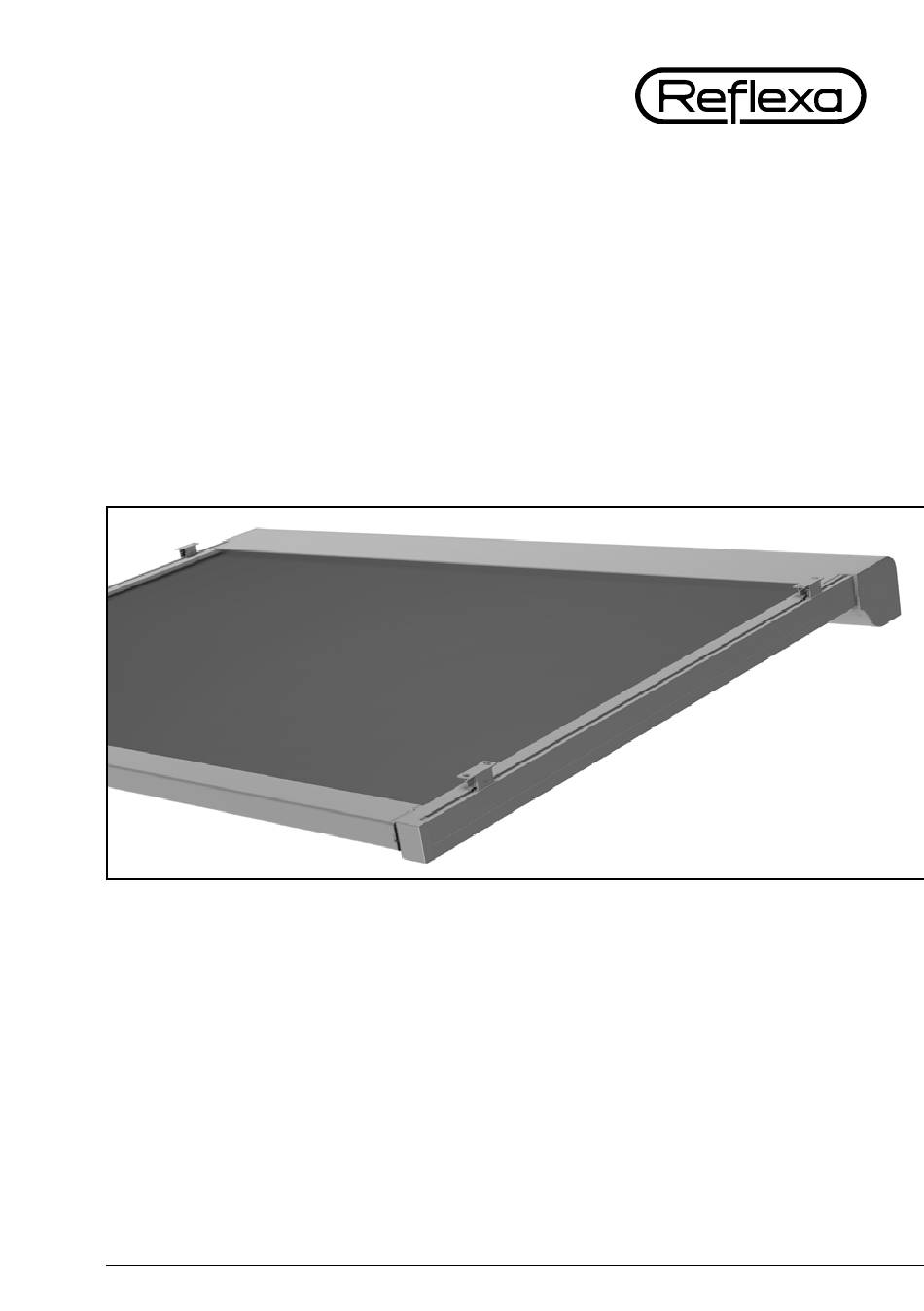

- Seite 1 Raffstore /Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Terrassendach Montage- und Bedienungsanleitung Unterdachmarkise LifeSmall Zip – Einzelanlage Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ........... . . 4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewähr- leistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: »... -
Seite 5: Arbeitsplatzsicherung
Unterdachmarkise LifeSmall Zip – Einzelanlage Bevor Sie zur Baustelle fahren: Markise und Zubehör auf Unversehrtheit und Vollständigkeit kontrollieren. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Arbeitsplatzsicherung Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transport- mittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahr- verhalten des Fahrzeugs ändern. -
Seite 6: Verwendung
Nutzung kann es zu erheblichen Gefährdungen kommen. Veränderungen wie An- und Umbauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung von Reflexa vorgenommen wer- den. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Unterdachmarkise LifeSmall Zip – Einzelanlage Quetsch- und Scherbereiche Um Scher- und Quetschgefahren im Bereich von beweglichen Anlagenteilen, durch unsachgemäße Montage und Bedienung, oder bei Verwendung von Auto- matikgeräten bzw. unkontrollierter Bedienung durch Wind- oder Regensensoren, bestmöglich auszuschließen, muss die Markise in einer Höhe H ≥ 2,5 m vom Boden oder von zugänglichen Verkehrswegen montiert werden.
-
Seite 8: Produktspezifische Hinweise
1 Allgemeine Hinweise Hinweise zur Übergabe Alle Bedienungsanleitungen sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen. - Seite 9 Telegrafenleitungen pfeifen im Wind. » Geschwindigkeit: 38–48 km/h = 10,5–13,4 m/s Wichtiger Hinweis zur Windklasse 3 Führende Hersteller von Markisen, unter anderem auch Reflexa, haben sich nach reiflicher Überlegung dafür entschieden, die Windklasse 3 nicht zu berücksichtigen. Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit Windklasse 3 werben werden.
-
Seite 10: Installation Und Montage
2 Installation und Montage Installation und Montage Lieferumfang Abb. 2: LifeSmall Zip Einzelanlage Lieferumfang: » 1 x Unterdachmarkise Typ: LifeSmall Zip » Montagekonsolen (je nach Bestellung) » 1 x Montage- und Bedienungsanleitung » 1 x Übergabeprotokoll » 1 x Motoranschluss- und Einstellanleitung »... -
Seite 11: Montage
Unterdachmarkise LifeSmall Zip – Einzelanlage Montage 2.3.1 Montagekonsolen Prüfen Sie, ob die gelieferten Montagekonsolen (1 Decke, 2 Wand) mit der Be- stellung übereinstimmen. Die Montagekonsolen dienen lediglich als Montagehilfe und haben für die Funktionsfähigkeit der Markise keine Bedeutung. Abb. 3: Wandkonsole Abb. -
Seite 12: Führungsschienenhalter
2 Installation und Montage 2.3.2 Führungsschienenhalter » Prüfen Sie, ob die gelieferten Führungsschienenhalter mit der Bestellung übereinstimmen. Anzahl Abstandshalter Auszug pro Anlage bis 2000 mm bis 3500 mm bis 5000 mm Abb. 6: Führungsschienenhalter 2.3.3 Montage der Führungsschienenhalter und der Tuchstützdrahtwinkel »... -
Seite 13: Montage Des Markisenkastens
Unterdachmarkise LifeSmall Zip – Einzelanlage » Bei einigen Baubarkeiten ist der Einsatz eines Tuchstützdrahtes notwendig, der dem Durchhängen des Tuches entgegengewirkt. Abb. 8: Tuchstützdrahtwinkel » Montieren Sie die Tuchstützdrahtwinkel (2 – Abb. 7 und 8) wie abgebildet rechts und links auf den beiden äußeren Sparren in der Mitte des Markisen- ausfalls. -
Seite 14: Montage Der Führungsschienen Am Markisenkasten
2 Installation und Montage Abb. 10: Montage des Markisenkastens » Lassen Sie den Markisenkasten dann vorsichtig herunterklappen. » Schließen Sie den Motor an ein Motorprüfkabel an. » Lassen Sie die Fallstange (3 – Abb. 10) vorsichtig aus der Transportsicherung (4 – Abb. 10) herausfahren. »... - Seite 15 Unterdachmarkise LifeSmall Zip – Einzelanlage » Führen Sie die Laufräder (3 – Abb. 12) der Fallstangenzapfen in die dafür vorgesehene Gasse der Führungsschienen (4 – Abb. 12). Abb. 12: Einführung der Laufräder » Führen Sie den Zip (5 – Abb. 12) in die Innenführungsleiste (6 – Abb. 12) oberhalb der Gasse der Laufräder (4 –...
-
Seite 16: Montage Der Zugbänder
2 Installation und Montage 2.3.6 Montage der Zugbänder Die Zugbänder » über die Umlenkrolle im Markisenkasten legen (1 – Abb. 14), » in die Gasse der Laufräder einlegen, » unten um die untere Umlenkrolle führen (2 – Abb. 14), » in der Gasse der Laufräder zurückführen. »... -
Seite 17: Montage Der Führungsschienen
Unterdachmarkise LifeSmall Zip – Einzelanlage » Zum Entriegeln der Zugbänder die kleinen Stopfen (6 – Abb. 14) aus den Seitenkappen entfernen, einen Schraubenzieher in die Öffnung der Lauf- wagen stecken und diesen nach unten drücken. Die Öffnungen mit den Stopfen verschließen. -
Seite 18: Montage Ohne Montagekonsolen
2 Installation und Montage 2.3.8 Montage ohne Montagekonsolen » Legen Sie den Markisenkasten auf zwei bereitgestellte Leitern. Diese sollten so hoch wie möglich sein. Polstern Sie diese vorher. » Montieren Sie die Führungs- schienen und die Zugbänder wie unter Punkt 2.3.6 und 2.3.7 beschrieben. -
Seite 19: Montage Des Tuchstützdrahtspanners
Unterdachmarkise LifeSmall Zip – Einzelanlage 2.3.10 Montage des Tuchstützdrahtspanners Bei einer Breite von 4001 bis 5000 mm und einem Ausfall von 5000 mm sowie ab einer Breite von 5001 mm und einem Ausfall von 4500 bis 5000 mm ist ein Tuchstützdrahtspanner im Lieferumfang enthalten. -
Seite 20: Markiseneinstellungen
2 Installation und Montage » Drehen Sie die Spanner gleichmäßig rechts und links auf die Schrauben der Tuchstützdrahtwinkel. Die Spanner abwechselnd solange drehen bis der Tuchstützdraht stramm gespannt ist (Abb. 23). Abb. 23: Tuchstützdraht komplett Probelauf Lassen Sie die Markise wieder einfahren. Kontrollieren Sie hierbei, ob die Zug- bänder sauber über die Umlenkrollen laufen und nicht verdreht sind. -
Seite 21: Elektroanschluss
Die Endlagen des Motors sind im Werk voreingestellt. Wollen Sie die Endlagen verstellen, so gehen Sie vor wie in der mitgelieferten Einstellanleitung des Motors beschrieben. Hierzu benötigen Sie das Reflexa oder Somfy Montagekabel. Bei Markisen mit Funkmotor werden die Endlagen mit dem Handsender pro- grammiert. - Seite 22 2 Installation und Montage Kabelverlegung Um zu verhindern, dass Wasser in den Antrieb läuft, sollte das Anschlusskabel in einer Schlaufe nach unten verlegt werden. falsch richtig Abb. 27: falsche Motorkabelführung Abb. 28: richtige Motorkabelführung Elektroanschluss Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausfüh- rung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden.
- Seite 23 Unterdachmarkise LifeSmall Zip – Einzelanlage Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen, sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt: Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
-
Seite 24: Funktionskontrolle
3 Nach der Montage Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. -
Seite 25: Nach Der Montage
Unterdachmarkise LifeSmall Zip – Einzelanlage Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Schadensfall dem Hersteller auf Verlan- gen vorzulegen. - Seite 26 3 Nach der Montage Markise mit Tastschalter Mittels der Auf- bzw. Ab-Tasten des Markisentasters wird die Markise ein- und ausgefahren. Die Markise fährt mit dem Ausfallprofil in die gewünschte Richtung, solange die Taste für Aus- bzw. Einfahren gedrückt wird oder die voreingestellten Endabschaltungen für die Ein- bzw.
-
Seite 27: Übergabe
Unterdachmarkise LifeSmall Zip – Einzelanlage 4. Automatiksteuerung Eine Markise darf niemals unbeaufsichtigt ausgefahren werden. Eine Automatiksteuerung kann unter extremen Bedingungen versagen (z. B. Stromausfall, Defekte, plötzlich auftretende Unwetter). Es besteht die Ge- fahr, dass die Markise beschädigt wird. Bei Abwesenheit die Automatiksteuerung auf manuellen Betrieb stellen und die Markise eingefahren lassen. -
Seite 28: Wartung Und Pflege
Anlage regelmäßig geprüft und gewartet wird. Die Wartungs- vorschriften und Wartungsintervalle sind zu beachten. Grundsätzlich sollten Störungen an einer Markise durch einen Reflexa Service- partner beseitigt werden. Es empfiehlt sich, einmal im Jahr (alle 12 Monate) eine komplette Durchsicht und Instandsetzung der Markise durch den Fachhändler... -
Seite 29: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einer qualifizierten Person durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zuge- lassenen Serienzustand nicht zu verändern, dürfen nur Original Reflexa Ersatz- teile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 30: Problembehebung
4 Wartung und Pflege Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig behoben werden. Andere Probleme müssen von einem Fachbetrieb beseitigt werden! Problem Mögliche Ursachen Behebung Motor funktioniert nicht. Motor ist defekt. Motorwechsel (nur durch Fachbetrieb) Motor bauseitig falsch ange- Neues Verklemmen gem. - Seite 31 Unterdachmarkise LifeSmall Zip – Einzelanlage Problem Mögliche Ursachen Behebung Fallstange wird schief in Die Markise ist bei der Messen Sie die Breite und den Kasten eingefahren. Montage nicht diagonal Diagonale wie unter 2.4 ausgerichtet worden. Markiseneinstellungen – Ausrichten beschrieben. Richten Sie die Markise entsprechend aus.
- Seite 32 4 Wartung und Pflege Problem Mögliche Ursachen Behebung Die Bespannung hängt im Die Zugspannung ist auf Prüfen Sie die Zugspan- ausgefahrenen Zustand einer oder auf beiden Seiten nung (siehe 2.3.6 Montage durch. zu niedrig. der Zugbänder). Geben Sie eine Umwicklung der Zugbänder mehr auf die Gurtscheiben.
- Seite 33 Unterdachmarkise LifeSmall Zip – Einzelanlage Notizen...
-
Seite 34: Anhang
EN IEC 63000:2018 products with respect to the restriction of hazardous substances Technical documentation for the assessment of electrical and electronic Hersteller products with respect to the restriction of hazardous substances REFLEXA-WERKE Albrecht GmbH Silbermannstr. 29 Manufacturer Hersteller REFLEXA-WERKE Albrecht GmbH 89364 Rettenbach Silbermannstr. -
Seite 35: Leistungserklärung
Unterdachmarkise LifeSmall Zip – Einzelanlage Leistungserklärung Leistungserklärung Konformitätserklärung Declaration of Performance LENr.: 12300710 Declaration of Conformity Eindeutiger Kenncode des Produkttyps Wintergartenmarkise Die Leistung des untenstehenden Produkts entspricht der erklärten Leistung. Für die Erstellung der Konformitätserklärung im Unique identification code of product type conservatory shading system Einklang mit der Verordnung (EU) Nr. -
Seite 36: Übergabeprotokoll
5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 Tel.: 08224 999-0 www.reflexa.de Albrecht GmbH... - Seite 37 Unterdachmarkise LifeSmall Zip – Einzelanlage 4. Montierte Reflexa Produkte Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit.
- Seite 38 5 Anhang Notizen...
- Seite 39 Unterdachmarkise LifeSmall Zip – Einzelanlage Notizen...
-
