Montage Der Zugbänder; Montage Der Führungsschienen (Führungsschienenhalter) - Reflexa Life Small Kurzanleitung

3
4
4
1
3
REFLEXA-WERKE
Albrecht GmbH
4
3
2
Silbermannstraße 29
89364 Rettenbach

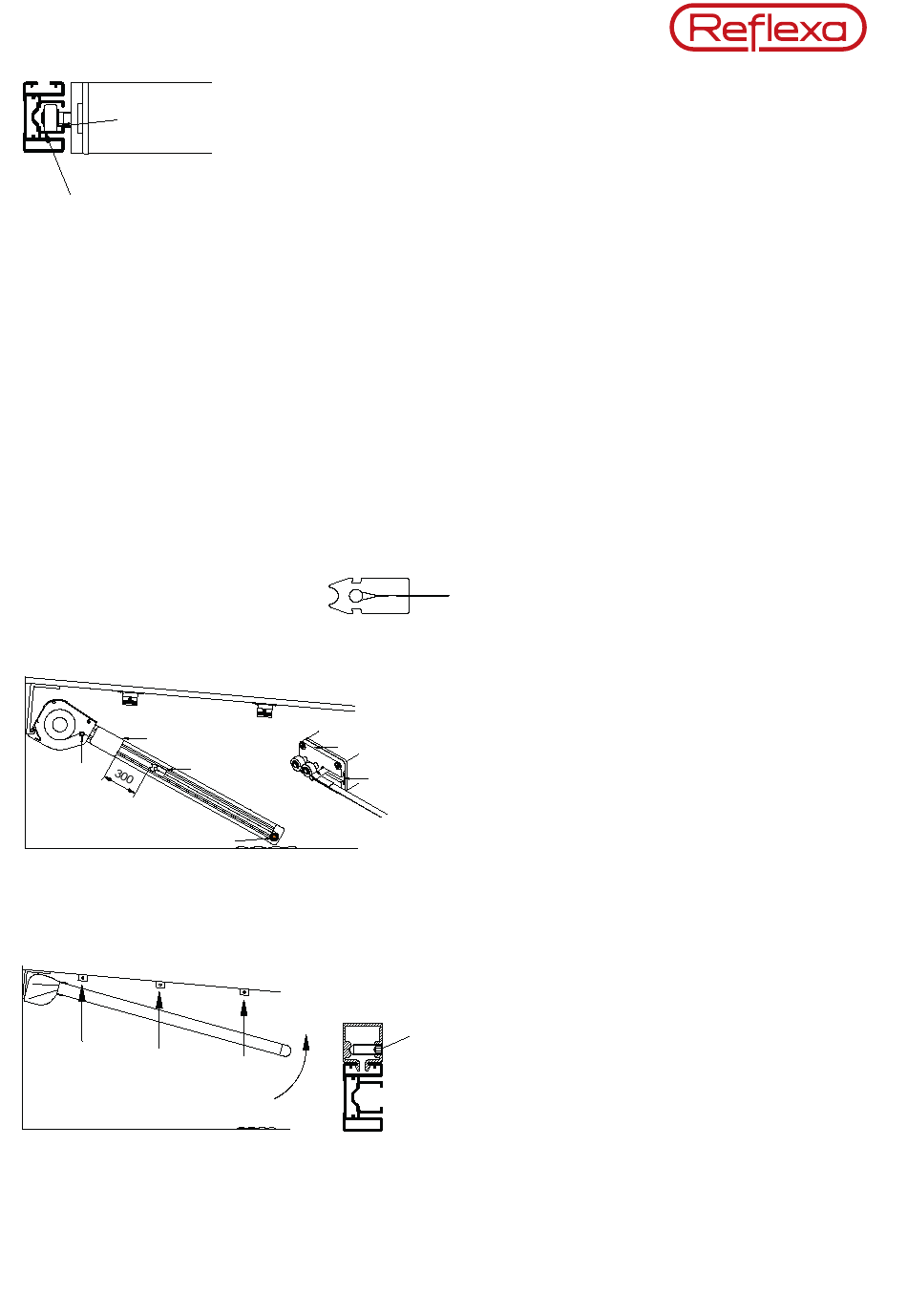

Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür vorgesehene
Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenlager (2).
Schrauben Sie die Führungsschienen wieder fest (2).
Achten Sie darauf, dass die Schraubenköpfe komplett versenkt sind. Die
Fallstangenzapfen könnten sonst daran hängen bleiben.
7. Montage der Zugbänder
Die Zugbänder:
Über die Umlenkrolle im Markisenkasten legen (1)
In den unteren Schlitz der Führungsschiene legen
Fahren Sie die Markise wieder ganz zu
Um die untere Umlenkrolle führen (2)
Im oberen Schlitz der Führungsschiene zurückführen
Die Schlaufen der Zugbänder um den Bolzen der Bleche legen
Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen
einschieben (4) bis dieses eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu
zweit!
Achtung: Zugbänder nicht verdrehen.
8. Montage der Führungsschienen (Führungsschienenhalter)
Heben Sie die Führungsschienen gleichmäßig an und Clipsen diese in die
Schienenhalter ein.
1
Ziehen Sie die Klemmschrauben wieder fest.
