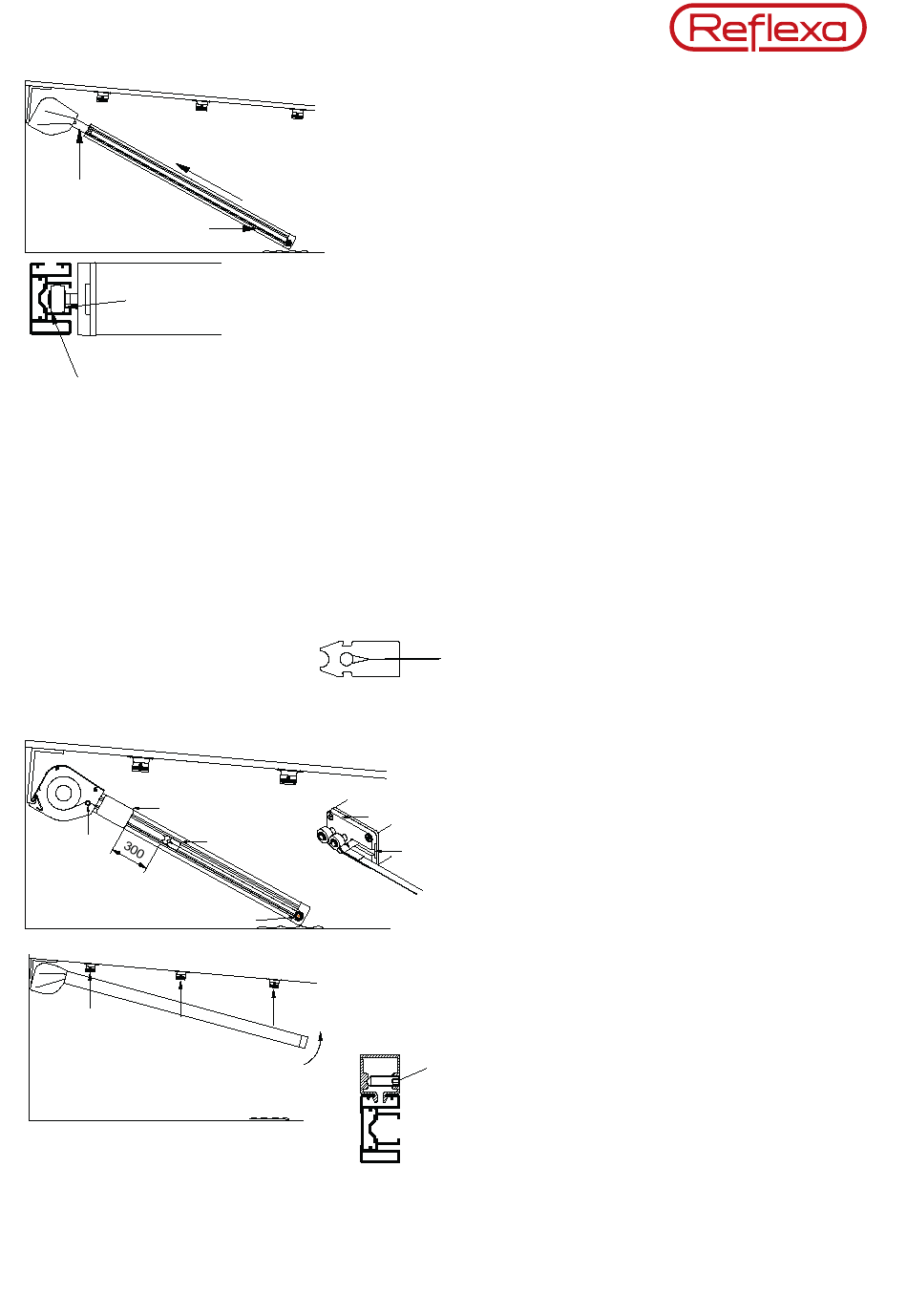

7. Montage Markisenkasten und Führungsschienen
Montieren Sie den Boden wieder an den Markisenkasten (siehe Punkt 2).
Schrauben Sie die Seitenkappen wieder an (siehe Punkt 2).
Hängen Sie den Markisenkasten wieder in die Halter ein.
Schieben Sie beide Führungsschienen (1) gleichmäßig bis zur Hälfte der
Ausleger der Kastenseitenkappen (2) auf.
Führen Sie die Laufräder (3) der Fallstangenzapfen in die dafür vorgesehene
Gasse der Führungsschienen (4).
Schieben Sie dann die Führungsschienen ganz auf die Seitenlager.
Schrauben Sie die Führungsschienen wieder fest (2).
8. Montage der Zugbänder
Die Zugbänder:
Über die Umlenkrolle im Markisenkasten legen (1)
In den unteren Schlitz der Führungsschiene legen
Fahren Sie die Markise wieder ganz zu
Um die untere Umlenkrolle führen (2)
Im oberen Schlitz der Führungsschiene zurückführen
Die Schlaufen der Zugbänder um den Bolzen der Bleche legen
Zugbänder ziehen (ca. 300 mm) und das Blech (3) in den Laufwagen ein-
schieben (4) bis dieses eingerastet ist
Die Montage und Demontage der Zugbänder macht man am besten zu
zweit!
Achtung: Zugbänder nicht verdrehen.
9. Montage der Führungsschienen (Führungsschienenhalter)
Heben Sie die Führungsschienen gleichmäßig an und Clipsen diese in die
Schienenhalter ein.
Ziehen Sie die Klemmschrauben (1) wieder an.
1
