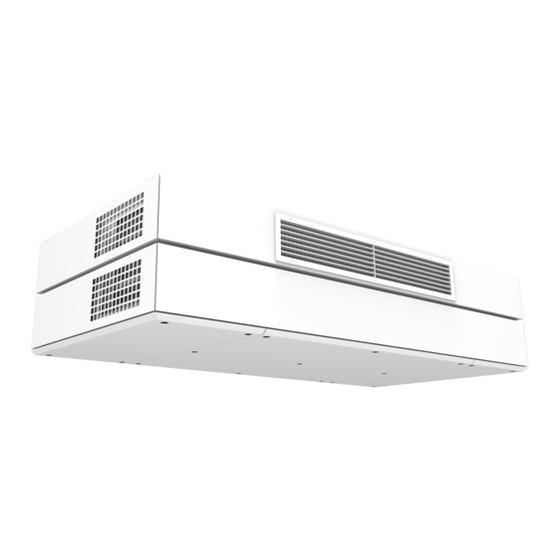

Inhaltszusammenfassung für Swegon CLASS UNIT

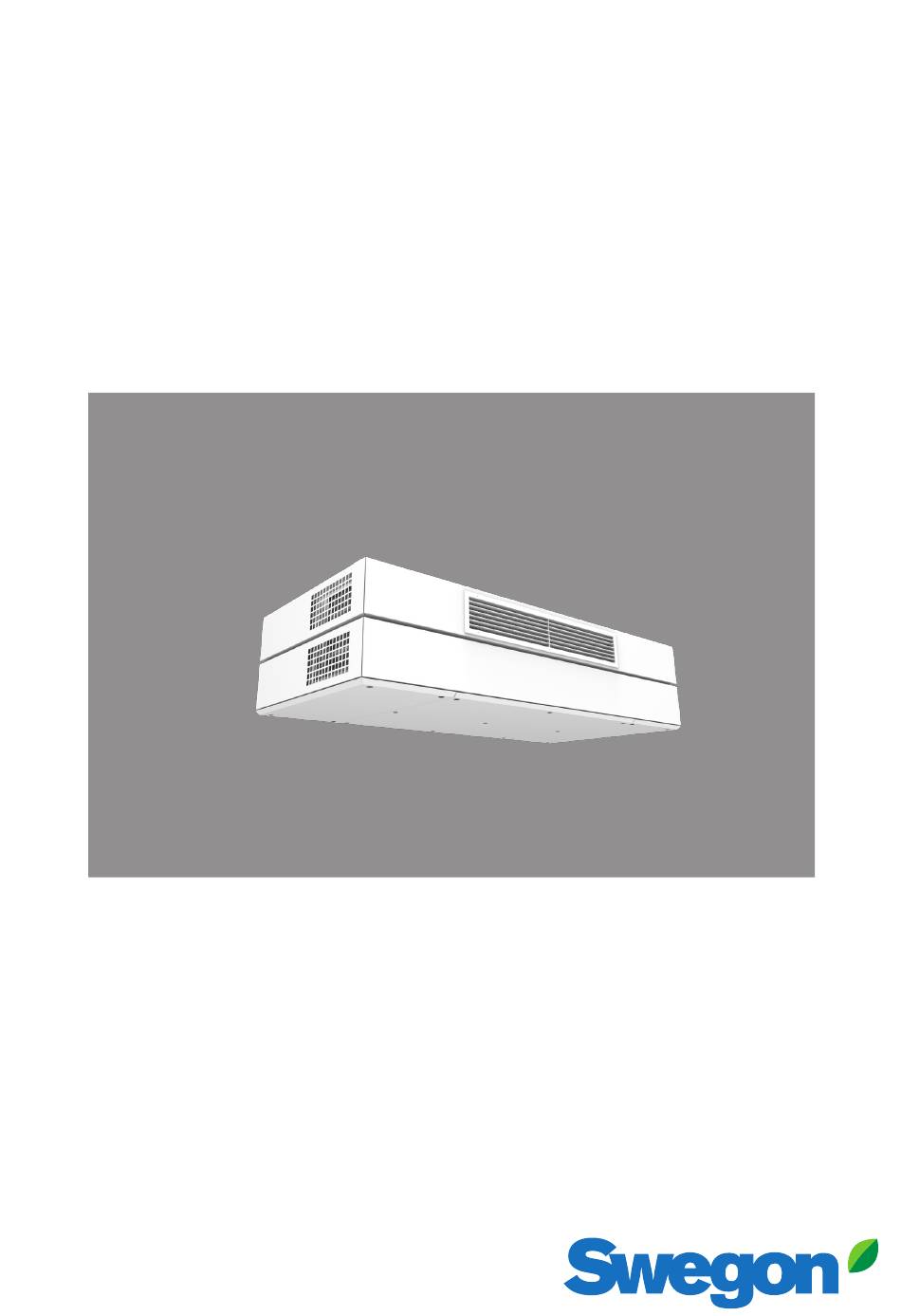

- Seite 1 Installationsanleitung CLASS UNIT...
- Seite 2 Installation instructions – CLASS UNIT Air Handling Units...
-
Seite 3: Inhaltsverzeichnis
1.0 Symbole und Abkürzungen 2.0 Entladung und Transport 2.1 Lieferung 2.2 Entladen 3.0 Allgemeine wartungshinweise 3.1 Dimensionen 4.0 Installation 4.1 Platzierung 4.2 Befestigung 4.3 Verkleidung 4.4 Hydraulische Installation 4.5 Elektrische Anschlüsse 4.6 Luftklappen Installation instructions – CLASS UNIT Air Handling Units... -
Seite 4: Haftungsausschluss Gefahr/Warnung/ Vorsicht
• EINSATZBEREICH Sämtliches betroffenes Personal muss sich mit diesen Anweisungen vertraut machen, bevor Arbeiten am Die CLASS UNIT-Geräte sind für den Einsatz in Gerät ausgeführt werden. Jegliche Beschädigungen Komfortlüftungsanwendungen konzipiert. des Geräts oder seiner Komponenten durch einen Abhängig von der gewählten Variante können CLASS unsachgemäßen Umgang oder eine missbräuchliche... -
Seite 5: Symbole Und Abkürzungen
KLAPPE MIT MO- SCHALLDÄMPFER TORSTELLANTRIEB TEMPERATURFÜHLER DRUCKSENSOR Nr. = x (1, 2, 3 usw.) GLEITKLEMME Schiebeleisten und FLEXIBLER Schrauben sind ANSCHLUSS nicht im Lieferum- fang ANSCHLUSS DES RUNDEN KANALS Für Einlass Für Auslass Installation instructions – CLASS UNIT Air Handling Units... -
Seite 6: Entladung Und Transport
2.0 Entladung und Transport 2.1 Lieferung 2.2 Entladen Installation instructions – CLASS UNIT Air Handling Units... -
Seite 7: Allgemeine Wartungshinweise
6. GF-ePM10 50% Zuluftfilter (werkseitig vorverdrahtet) 7. GF-ePM10 50% Abluftfilter 2. Zuluftventilator 8. Access panels 3. Fortluftventilator 9. Revisionspaneelen 4. Luft/Luft – Wärmeaustauscher (+ bypass 100%) 10. Interne elektrische Nachheizung (KWout) 5. Kondensatwanne und Anschluss Installation instructions – CLASS UNIT Air Handling Units... -
Seite 8: Dimensionen
3.1 DIMENSIONEN CLASS UNIT classic model CLASS UNIT IFP model 1030 1030 12,5 2031 12,5 12,5 2031 12,5 CLASS UNIT TOP model 1030 12,5 2031 12,5 Draufsicht 1607 Installation instructions – CLASS UNIT Air Handling Units... -
Seite 9: Installation
4.0 Installation 4.1 PLATZIERUNG CLASS UNIT classic model CLASS UNIT TOP model CLASS UNIT IFP model In die Zwischendecke eingelassen 4.2 BEFESTIGUNG Installation instructions – CLASS UNIT Air Handling Units... -
Seite 10: Verkleidung
4.3 VERKLEIDUNG Installation instructions – CLASS UNIT Air Handling Units... -
Seite 11: Hydraulische Installation
Spezifikationen für die Verdrahtung : Span- KWout Max. Sicherungs- Sicherungs- nung Heizleis- Strom größe Kondensatabfluss tung Draining off Rohr condensates pipe 1x 230V D-10.000A- AC3 Kondensatpumpe Condensates pump 4.6 LUFTKLAPPEN TAC5 DG/DT Installation instructions – CLASS UNIT Air Handling Units... - Seite 12 Version: 20230414 Wir behälten uns das Recht auf Änderungen vor.
