HINTERRAD

Die Aus- und Wiedereinbauarbeiten des
Hinterrades könnten für eine unerfahre-
ne Person kompliziert und schwer sein.
Falls notwendig, wenden Sie sich an Ih-
ren aprilia-Vertragshändler.
Falls Sie aber trotzdem diese Arbeiten
selbst ausführen möchten, beachten Sie
die nachstehenden Anweisungen.
Seite 59 (WARTUNG) sorgfältig lesen.
Bevor Sie die nachstehenden Arbeits-
schritte ausführen, den Motor und den
Schalldämpfer abkühlen lassen, bis die
Umgebungstemperatur erreicht ist, um
mögliche Verbrennungen zu vermeiden.
Beim Aus- und Wiedereinbau darauf
achten, daß Bremsleitung, -scheibe und
-beläge nicht beschädigt werden.
72
Betriebsanleitung RSV mille - RSV mille R
Das Fahren mit beschädigten Felgen
gefährdet die eigene Sicherheit sowie
die Sicherheit der anderen und des
Fahrzeugs.
Den Zustand der Radfelge kontrollieren
und sie, falls beschädigt, auswechseln
lassen.
WICHTIG
Für den Ausbau des Hinter-
rads ist das hintere Stützgestell
wendig.

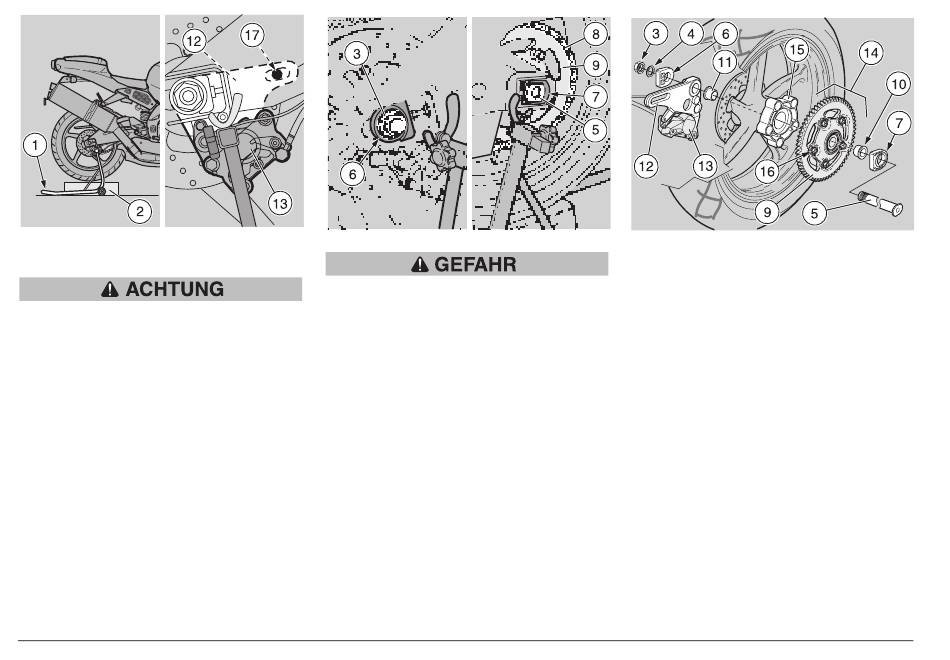

AUSBAU
◆
Das Fahrzeug auf das entsprechende
hintere Stützgestell stellen (1), siehe Sei-
te 67 (DAS FAHRZEUG AUF DAS HIN-
TERE STÜTZGESTELL STELLEN
◆
Den Reifen unten abstützen (2), um das
Rad festzuhalten, wenn es gelöst ist.
Anziehdrehmoment der Radmutter (3):
120 Nm (12 kgm).
◆
Die Radmutter (3) abschrauben und ent-
fernen, die Unterlegscheibe auffangen
(4).
WICHTIG
Um das Herausziehen der
Achsschraube zu erleichtern, das Rad
leicht anheben.
◆
Die Achsschraube (5) von der linken Sei-
te her herausziehen.
WICHTIG
Die Anordnung des rechten
not-
(6) und linken (7) Kettenspanners prüfen,
um sie nachher korrekt wieder einzubauen.
◆
Den rechten (6) und linken (7) Ketten-
spanner auffangen.
WICHTIG
Die Treibkette (8) außerhalb
des Zahnkranzes (9) absenken.
).
◆
Das Rad vorwärtsbewegen und die
Treibkette (8) vom Zahnkranz (9) lösen.
◆
Das Rad rückwärts herausziehen und
die Bremsscheibe vom Bremssattel vor-
sichtig abziehen.
