5.4 MONTAGE DER KURZEN SPANNGURTE

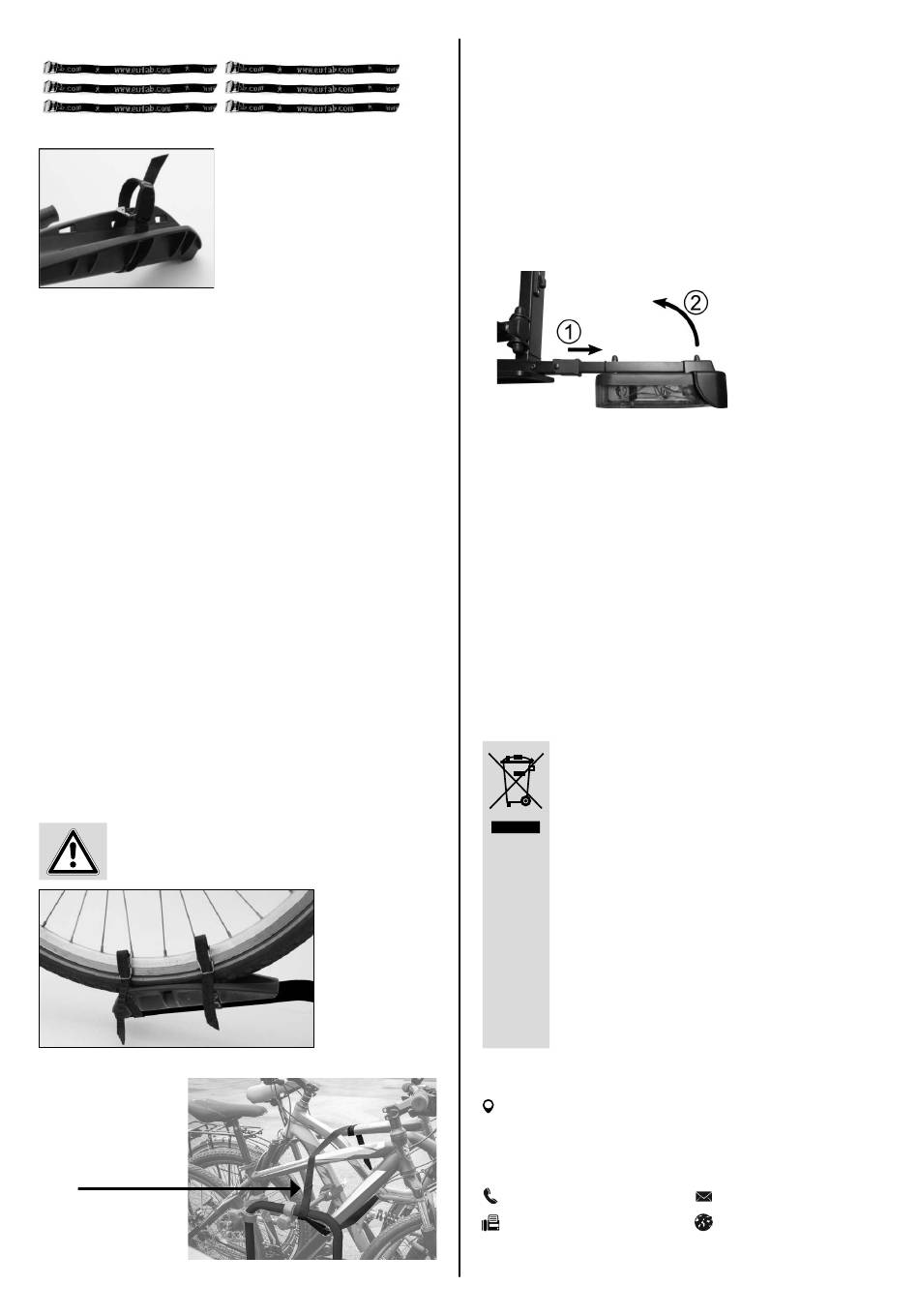

Bild 14: 6 x kurzer Spanngurt
Schieben Sie die kurzen Spanngurte von innen nach außen unter dem
Radhalter herum und dann wieder von außen nach innen durch die
Langlöcher des Radhalters (siehe Bild 15). Für das Hinterrad des
Fahrrads benutzen Sie das mittlere Langloch des Radhalters, für das
Vorderrad die beiden äußeren Langlöcher (zwei Spanngurte gegen
Verdrehen des Vorderrades).
5.5 MONTAGE DER FAHRRÄDER AUF DEM HECKTRÄGER
Das erste Fahrrad wird in die erste Fahrradschiene (dem Fahrzeug am
nächsten) gestellt und mit dem kurzen Rahmenhalter am U-Bügel
befestigt. Dazu wird die mit dem Spanngurt versehene
Seite des Rahmenhalters am Fahrradrahmen befestigt. Die Lauf-
räder befestigen Sie, indem Sie die Spanngurte um die Felge
Ihres Fahrrades legen und die Gurte festziehen. Achtung: Das
Vorderrad muss gegen Verdrehen mit zwei kleinen Spanngurten
gesichert werden (Bild 16). Das zweite Fahrrad wird üblicher-
weise entgegengesetzt in die zweite Schiene gestellt und am
U-Bügel mit dem langen Rahmenhalter befestigt. Die Laufräder
befestigen Sie ebenso, wie beim ersten Rad beschrieben. Eventuell ist es
erforderlich die Fahrräder individuell auf dem Heckträger zu ver-
setzen, damit die Rahmenhalter korrekt befestigt werden können.
Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt.
Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und
um den U-Bügel herum und ziehen den Sicherheitsgurt fest an.
(siehe Bild 17)
Ohne diesen Sicherheitsgurt darf der Fahrrad-
träger nicht benutzt werden.
Bild 16: Spanngurte Vorderrad
Sicherheitsgurt
Bild 17: Sicherheitsgurt
6
Bild 15: Montage Spanngurte
5.6 ZUSAMMENKLAPPEN DES FAHRRADTRÄGERS
Klappen Sie zuerst die Radschienen zurück auf den Trägertisch.
Schieben Sie die Verriegelung der Rückleuchte (Position 1 in Bild
18) nach außen, schwenken Sie dann den Leuchtenträger zurück
(Position 2 in Bild 18). Drücken Sie ihn fest an den Trägertisch, bis er
deutlich spürbar einrastet. Auf der anderen Trägerseite verfahren Sie
entsprechend.
Um den Fahrradträger möglichst fl ach zu verstauen, können Sie noch
den U-Bügel herunterklappen. Lösen Sie dazu die beiden Knauf-
muttern soweit, bis der U-Bügel sich aus der Verriegelung gelöst hat.
Jetzt können Sie den U-Bügel auf den Trägertisch herunterklappen.
Bild 18: Einklappen der Rückleuchte

6. WARTUNG UND PFLEGE

• Den Fahrradträger nach Verwendung sauber und trocken lagern.
Eventuell Schlamm und anderen Schmutz mit Wasser abwaschen.
• Halten Sie die Trägerkupplung sauber und fettfrei.
• Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigun-
gen. Beschädigte oder verschlissene Teile sind sofort zu ersetzen.
Es dürfen nur Originalersatzteile verwendet werden.
• Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren
und wenn notwendig nachziehen.
• Lackschichtbeschädigungen sofort mit Farbe behandeln.
• Drehbare und bewegliche Teile regelmäßig schmieren.

7. HINWEISE ZUM UMWELTSCHUTZ

Durch seine Beleuchtungsanlage ist der Fahrradträger
ein Elektrogerät.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechten Wiederver-
wertung zugeführt werden.
Über Entsorgungsmöglichkeiten für Elektronik-Alt-
geräte informieren Sie sich bei Ihrer Gemeinde- oder
Stadtverwaltung.
Die Materialien sind recycelbar. Durch Recycling,
stoffl iche Verwertung oder andere Formen der
Wiederverwendung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt!
Entsorgen Sie den Fahrradträger entsprechend den in
Ihrem Land gültigen Gesetzen und Bestimmungen.

8. KONTAKTINFORMATIONEN

EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
info@eal-vertrieb.com
www.eal-vertrieb.com
