Eufab CROW BASIC Bedienungsanleitung Seite 13

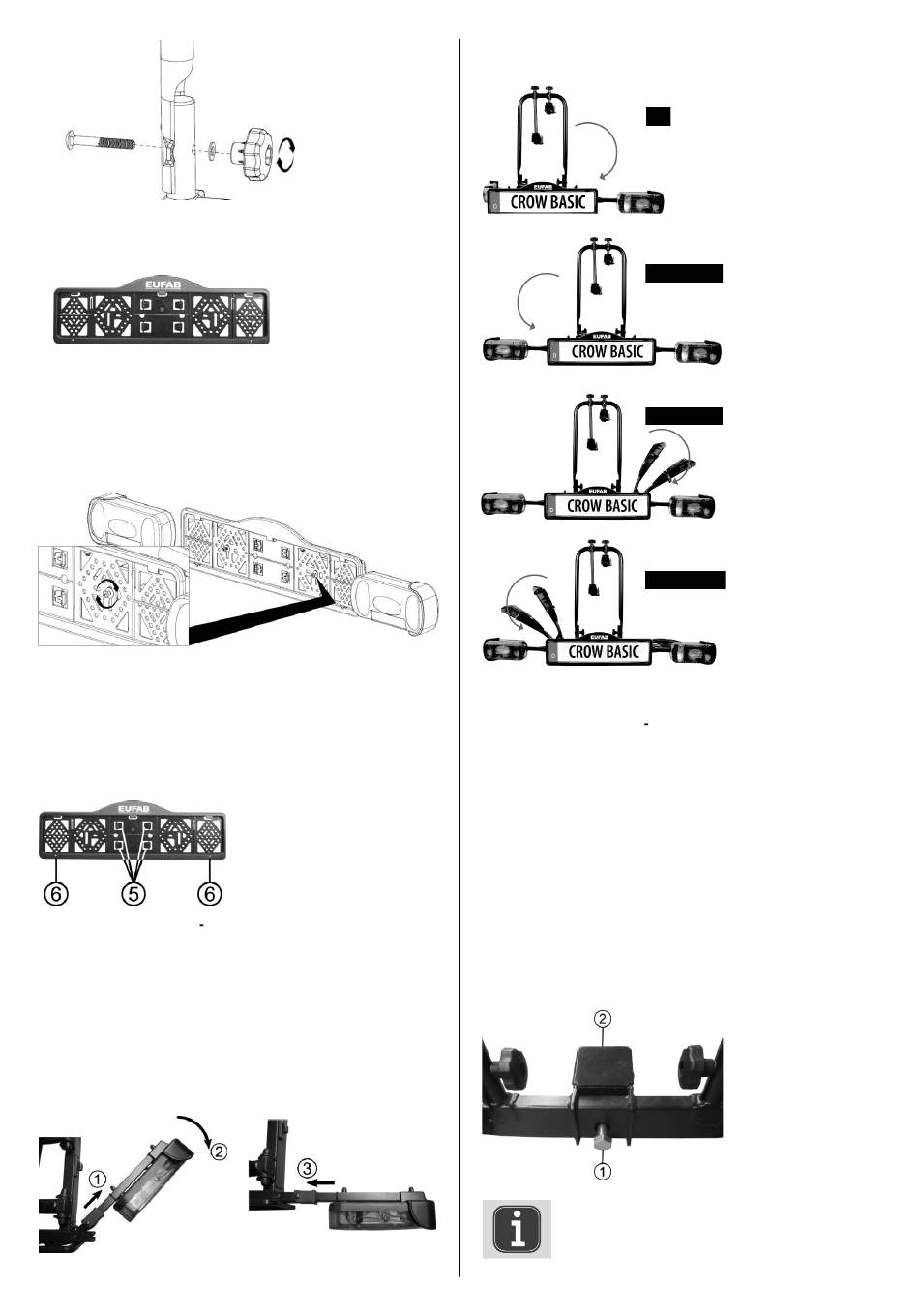

5.1.2 MONTAGE DU SUPPORT DE PLAQUE
D'IMMATRICULATION
Dévissez les deux vis cruciformes de la traverse arrière du porte-vélos.
Insérez les vis dans le support de plaque d'immatriculation et vissez-le
sur le porte-vélos comme illustré à la Figure 5. Veillez à ce que la plaque
d'immatriculation soit centrée et à la même hauteur que l' é clairage
de la plaque d'immatriculation.
Figure 5 : Montage du support de la plaque d'immatriculation
Les attaches de montage (5) servant à fi xer la plaque d'immatricu-
lation se trouvent dans le support de la plaque d'immatriculation.
Cassez deux des clips. Glissez la plaque d'immatriculation dans le
support, appuyez ensuite sur les attaches dans les orifi ces (6) afi n de
fi xer la plaque d'immatriculation.
5.2 DÉPLIAGE DU PORTE VÉLOS
Pour déplier le porte-vélos, commencez par faire basculer les feux
arrière. Les supports d'éclairage sont clipsés sur le plateau porteur.
Retirez complètement le support d' é clairage des clips. Tirez le verrou-
illage (position 1, fi gure 12) vers l'arrière. Maintenez le verrouillage
dans cette position. Faites pivoter le support d' é clairage complète-
ment vers l'extérieur (position 2, fi gure 12). Relâchez maintenant le
verrouillage (position 3, fi gure 12), le support d' é clairage ne peut
désormais plus être replié.
Figure 12 : Verrouillage du support d' é clairage
Figure 3 : Fixation de
l' é trier en U
Figure 4 : Support de plaque
d'immatriculation
Figure 6 : Montage de la plaque
d'immatriculation
Dépliez le porte-vélos comme indiqué sur les fi gures suivantes.
1. Dépliage du feu arrière de droite 1. Dépliage du feu arrière de droite
2. Dépliage du feu arrière de gauche 2. Dépliage du feu arrière de gauche
3. Dépliage des rails de roues de droite 3. Dépliage des rails de roues de droite
4. Dépliage des rails de roues de gauche 4. Dépliage des rails de roues de gauche
5.3 MONTAGE DU PORTE VÉLOS SUR L'ATTELAGE DE
REMORQUE
Veillez à ce que l'attelage de remorque soit intact, propre et exempt
de graisse. Enlevez la peinture de la boule d'attelage.
Le porte-vélos doit être placé horizontalement avec la base sur
l'attelage de remorque par le haut. Insérer la vis M16 (position 1,
fi gure 13) dans la base (position 2, fi gure 13). Serrez légèrement
la vis M16 et orientez le porte-vélos parallèlement à l'arrière du
véhicule. Serrez maintenant la vis M16 à l'aide de la clé de montage
jusqu'à ce que le porte-vélos soit fi xé de manière sûre et ne puisse
plus être tourné.
Contrôlez régulièrement la bonne fi xation du porte-vélos sur
l'attelage de remorque ainsi que le fonctionnement de l'éclairage.
Il peut y avoir des légères traces de pression
sur la boule d'attelage, cela n'entrave pas le
fonctionnement.
Figure 13 : Base de vis
13
