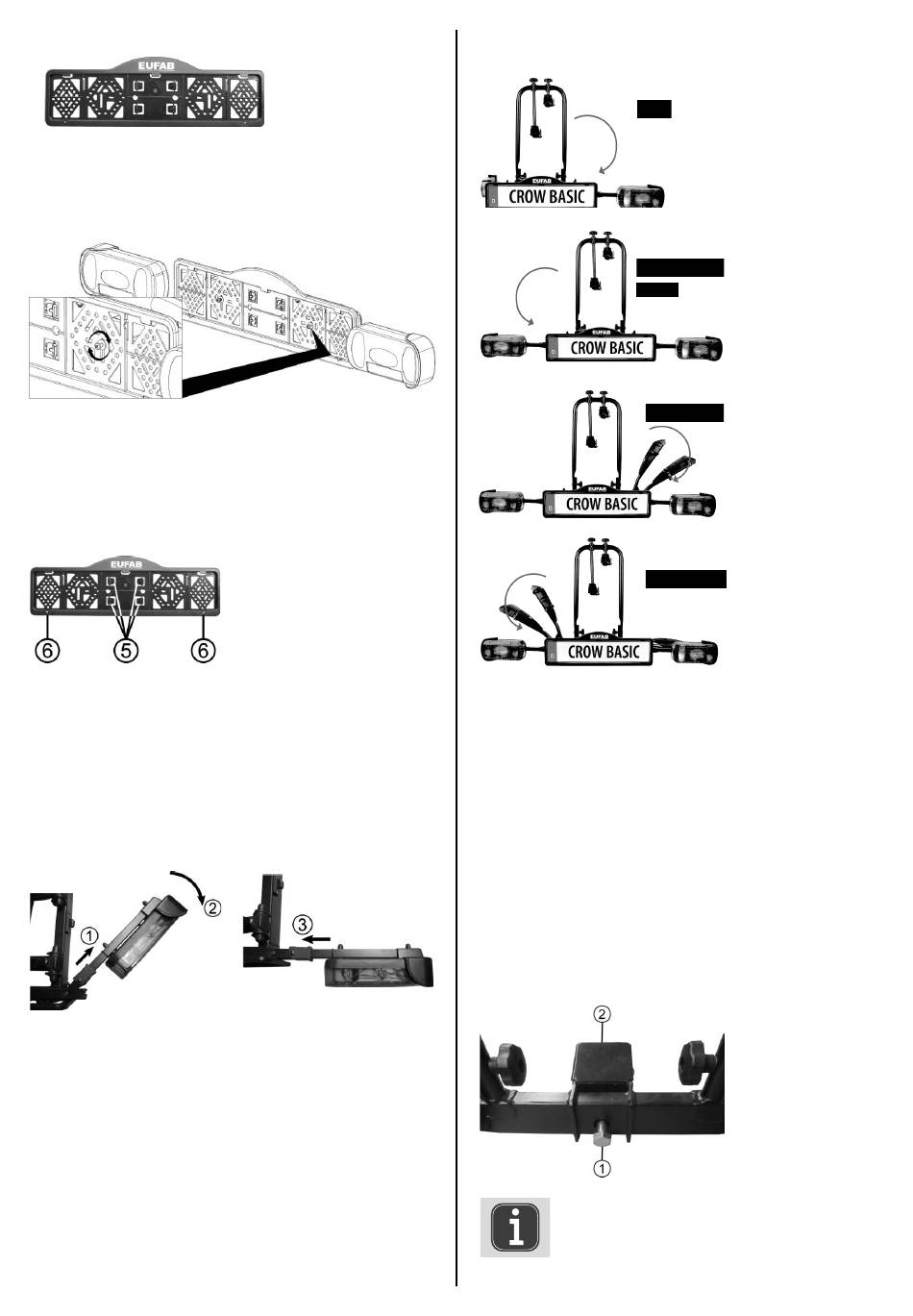

5.1.2 MONTAGGIO DEL PORTATARGA

Svitare le due viti a croce dalla traversa posteriore del portabiciclette.
Introdurre le viti nel portatarga e avvitarle al portabiciclette, come
illustrato in fi gura 5. Accertarsi che la targa sia posizionata al centro
e alla stessa altezza delle relative luci.
Figura 5: Montaggio portatarga
Le clip di montaggio (5) per il fi ssaggio della targa si trovano nel
portatarga come elementi di espulsione. Estrarre due delle clip.
Spingere la targa nel supporto e fi ssarla premendo le clip nelle
aperture (6).

5.2 APERTURA DEL PORTABICICLETTE

Per aprire il portabiciclette, iniziare ribaltando i fanali posteriori. I
supporti lampade sono fi ssati tramite clip al piano di supporto. Es-
trarre i supporti lampade dalle clip. Ritirare il bloccaggio (posizione
1 in fi gura 12). Tenere il bloccaggio fi sso in questa posizione. Ribal-
tare il supporto lampade completamente (posizione 2 in fi gura 12).
Quindi rilasciare il bloccaggio (posizione 3 in fi gura 12); a questo
punto, il supporto lampade è protetto dal ripiegamento.
Figura 12: Bloccaggio supporto lampade
Figura 4: Portatarga
Figura 6: Montaggio targa
Aprire il portabiciclette come illustrato nelle seguenti fi gure.
1. Apertura del fanale posteriore di destra 1. Apertura del fanale posteriore di destra
2. Apertura del fanale posteriore di 2. Apertura del fanale posteriore di
sinistra sinistra
3. Apertura dei binari di destra 3. Apertura dei binari di destra
4. Apertura dei binari di sinistra 4. Apertura dei binari di sinistra

5.3 MONTAGGIO DEL PORTABICICLETTE SUL GANCIO DI

TRAINO

Accertarsi che il gancio di traino non sia danneggiato e sia pulito e
senza grasso. Rimuovere l' e ventuale vernice dalla sfera del gancio.
Il portabiciclette, insieme alla base, viene applicato orizzontalmente
dall'alto sul gancio di traino. Inserire la vite M16 (posizione 1 in fi gu-
ra 13) nella base (posizione 2 in fi gura 13). Serrare leggermente la
vite M16 e orientare il portabici parallelamente alla parte posteriore
del veicolo. Stringere ora la vite M16 tramite la chiave di montaggio
fi nché il portabici non è perfettamente fi ssato e non si muove più.
Verifi care regolarmente la stabilità del portabici sul gancio di traino
e il funzionamento del sistema luci.
Leggere tracce di pressione sulla sfera del gancio
sono normali e non ne pregiudicano il funziona-
mento.
Figura 13: Base di
avvitamento
17
