5.1.2 MONTAGE DES KENNZEICHENHALTERS

Drehen Sie die beiden Kreuzschlitzschrauben aus dem hinteren
Querträger des Fahrradträgers heraus.
Setzen Sie die Schrauben in den Kennzeichenhalter ein und schrau-
ben Sie ihn am Fahrradträger fest, wie in Bild 5 dargestellt. Achten
Sie darauf, dass das Kennzeichen mittig und auf gleicher Höhe wie
die Kennzeichenbeleuchtung ist.

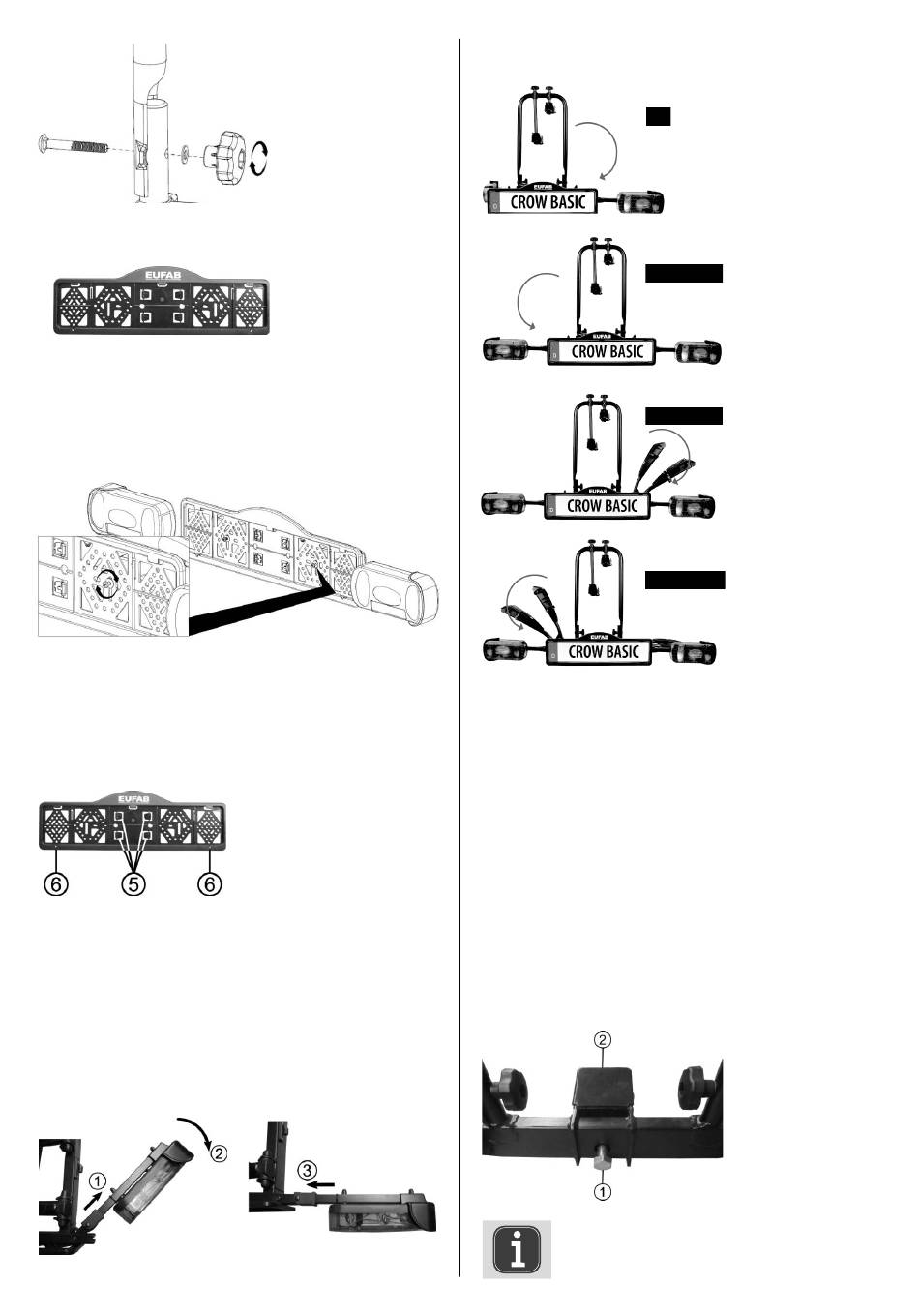

Bild 5: Montage Kennzeichenhalter
Die Montageclips (5) für die Befestigung des Kennzeichens befi nden
sich als Ausdrückteile im Kennzeichenhalter. Brechen Sie zwei der
Clips heraus. Schieben Sie das Kennzeichen in den Halter, danach
drücken Sie die Clips in die Aussparungen (6) um das Kennzeichen
zu befestigen.
5.2 AUSEINANDERKLAPPEN DES FAHRRADTRÄGERS
Um den Fahrradträger auseinander zu klappen, beginnen Sie mit
dem Ausschwenken der Rückleuchten. Die Leuchtenträger sind am
Trägertisch eingeclipst. Ziehen Sie die Leuchtenträger aus den Clips
heraus. Ziehen Sie die Verriegelung (Position 1 in Bild 12) zurück.
Halten Sie die Verriegelung in dieser Position fest. Schwenken Sie
den Leuchtenträger ganz aus (Position 2 in Bild 12). Lassen Sie jetzt
die Verriegelung los (Position 3 in Bild 12), der Leuchtenträger ist
jetzt gegen ein Einklappen gesichert.
Bild 12: Verriegelung Leuchtenträger
Bild 3: Festschrauben
U-Bügel
Bild 4: Kennzeichenhalter
Bild 6: Montage des Kennzeichens
Klappen Sie den Fahrradträger, wie auf den folgenden Bildern
dargestellt, auseinander.
1. Ausklappen der rechten Rückleuchte 1. Ausklappen der rechten Rückleuchte
2. Ausklappen der linken Rückleuchte 2. Ausklappen der linken Rückleuchte
3. Ausklappen der rechten Radschienen 3. Ausklappen der rechten Radschienen
4. Ausklappen der linken Radschienen 4. Ausklappen der linken Radschienen
5.3 MONTAGE DES FAHRRADTRÄGERS AUF DER
ANHÄNGERKUPPLUNG
Achten Sie auf eine unbeschädigte, saubere und fettfreie Anhän-
gerkupplung. Entfernen Sie eventuell vorhandenen Lack von der
Kupplungskugel.
Der Fahrradträger wird mit der Basis von oben waagerecht auf
die Anhängerkupplung gesetzt. Setzen Sie die Schraube M16
(Position 1 in Bild 13) in die Basis (Position 2 in Bild 13) ein.
Ziehen Sie die Schraube M16 leicht fest und richten Sie den Fahr-
radträger parallel zum Fahrzeugheck aus. Ziehen Sie nun die
Schraube M16 mit dem Montageschlüssel so fest an, bis der Träger
sicher befestigt ist und sich nicht mehr verdrehen lässt. Überprüfen
Sie regelmäßig den festen Sitz des Trägers auf der Anhängerkupp-
lung ebenso die Funktion der Lichtanlage.
Leichte Druckspuren auf der Kupplungskugel
sind normal und beeinträchtigen die Funktion
nicht
Bild 13: Schraubbasis
