4.1.4. Installation der SU Förderkammer mit EZ-Cap-System
Benötigtes Werkzeug: Innensechskantschlüssel 8 mm, Drehmomentschlüssel mit Bereich 5-25 Nm mit
Innensechskantsteckschlüssel 8 mm
1.

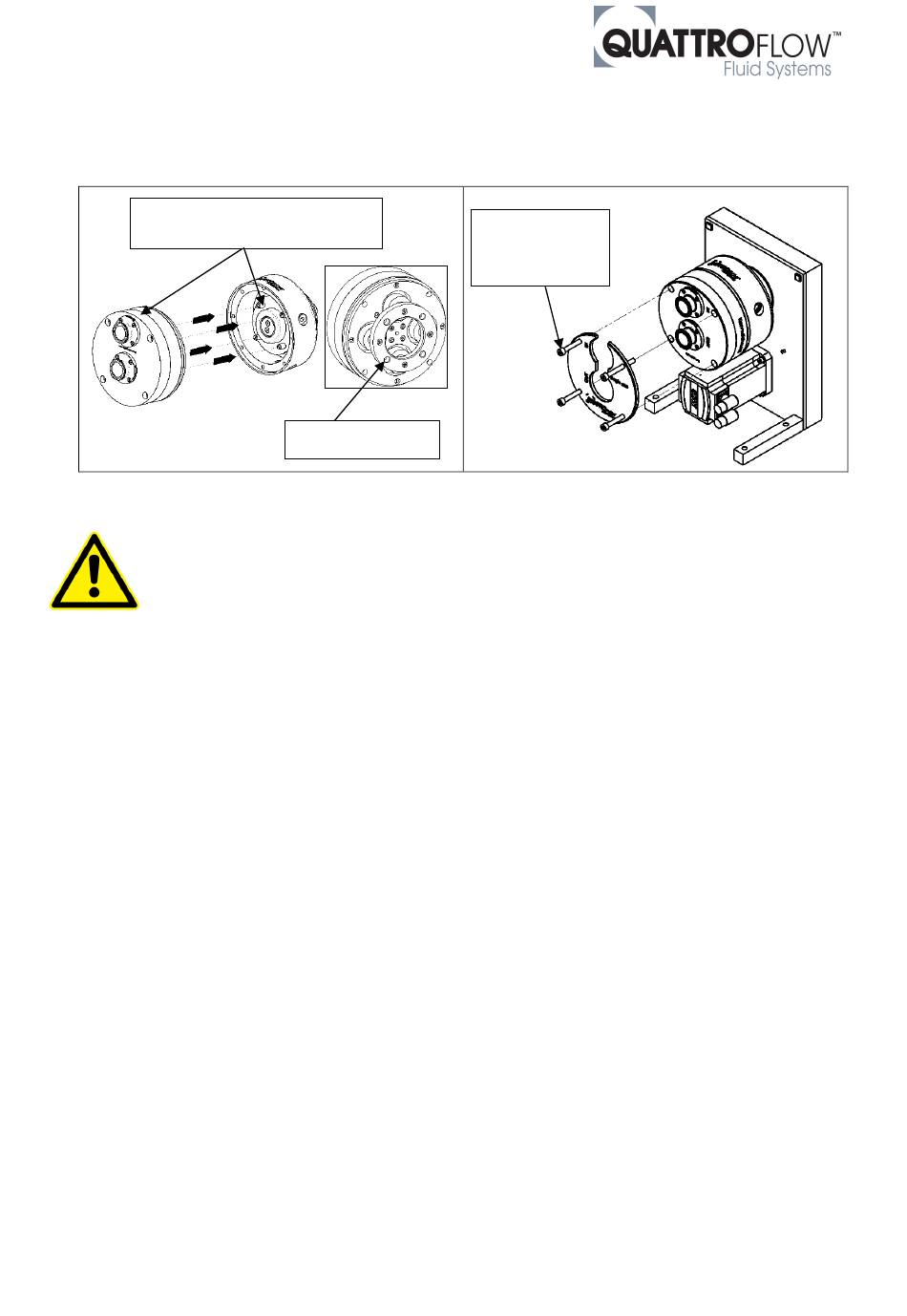

1. Förderkammer mit den Bohrungen im
Klemmring auf die Bolzen des Ringantriebes
aufstecken und andrücken
Bei der Installation der Förderkammer bitte unbedingt die angegebenen Anzugsmomente
beachten:
Bild 2 Schritt 1: Schrauben Förderkammer 25 Nm
Bohrungen für Bolzen im
Klemmring
2.
1. Druckplatte montieren
und Befestigungs-
schrauben mit Anzugs-
moment von 25 Nm
anziehen
QF5050SU; Ausgabe 2020-02; Seite 14 von 20
