Montage-/Demontage Förderkammer (Qf25C) - ALMATEC Quattroflow 2500S Betriebsanleitung

PQ25T

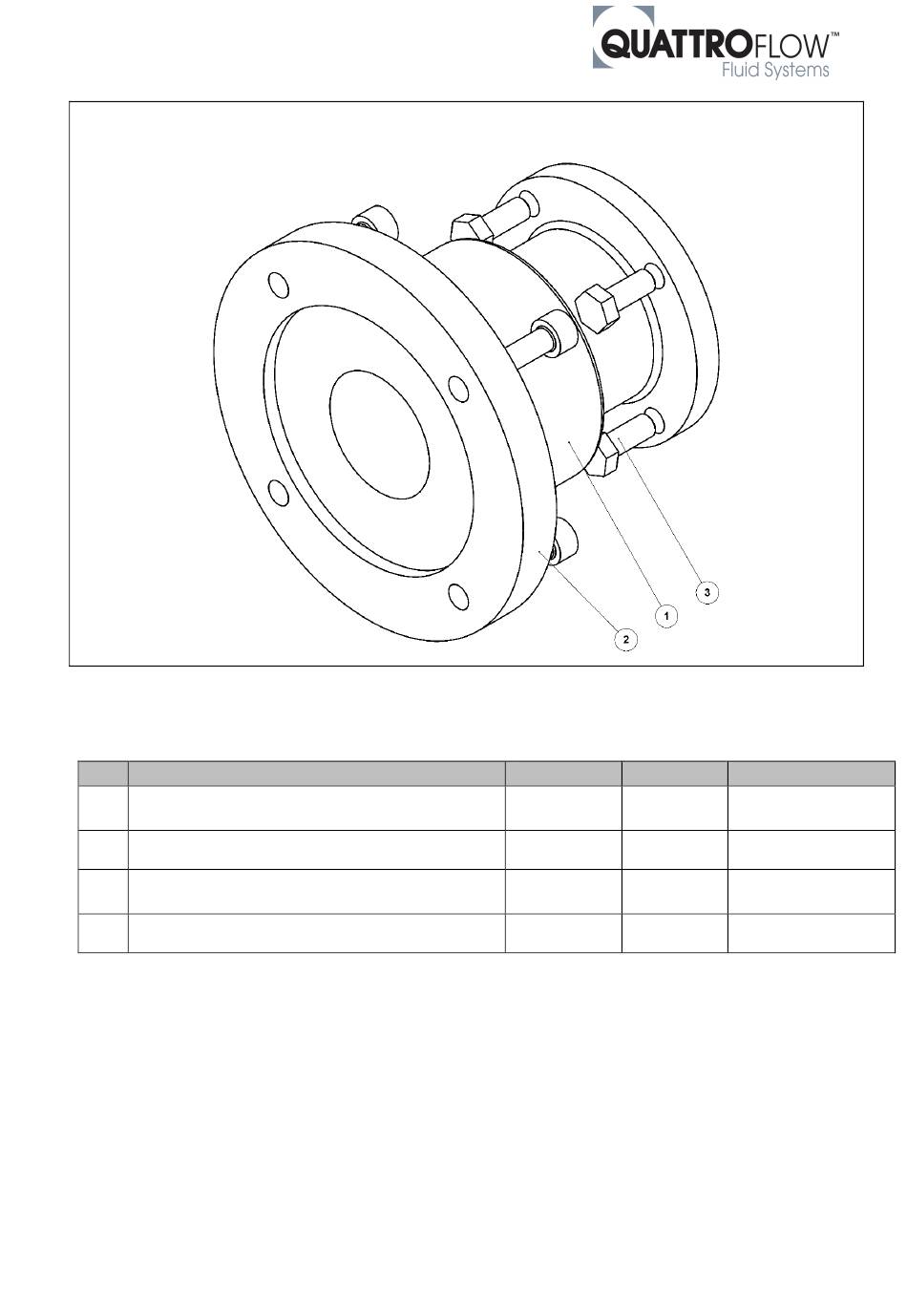

4.2. Montage-/Demontage Förderkammer (QF25C)
Nr. Arbeitsschritt
1 / 4 Lösen / Festschrauben Verschlussschraube
Lösen / Festschrauben der
2 / 3
Innensechskantschraube
Lösen / Festschrauben der
3 / 2
Innensechskantschraube
Demontage / Montage der gesamten Baugruppe
4 / 1
QF25C
Baugruppe Pos.-Nr.
PQ25A 5
QF25C 10
QF25C 7
QF25C
QF2500S; Ausgabe 2020-02; Seite 16 von 22
Werkzeug
Innensechskant
(8mm)
Innensechskant
(5mm)
Innensechskant
(6mm)
