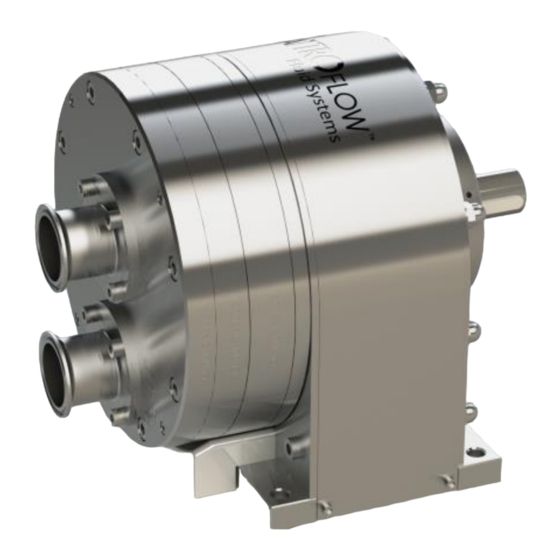

ALMATEC Quattroflow 10k Betriebsanleitung

ALMATEC Quattroflow 10k Betriebsanleitung

Edelstahl 4-kolben-membranpumpe

Werbung

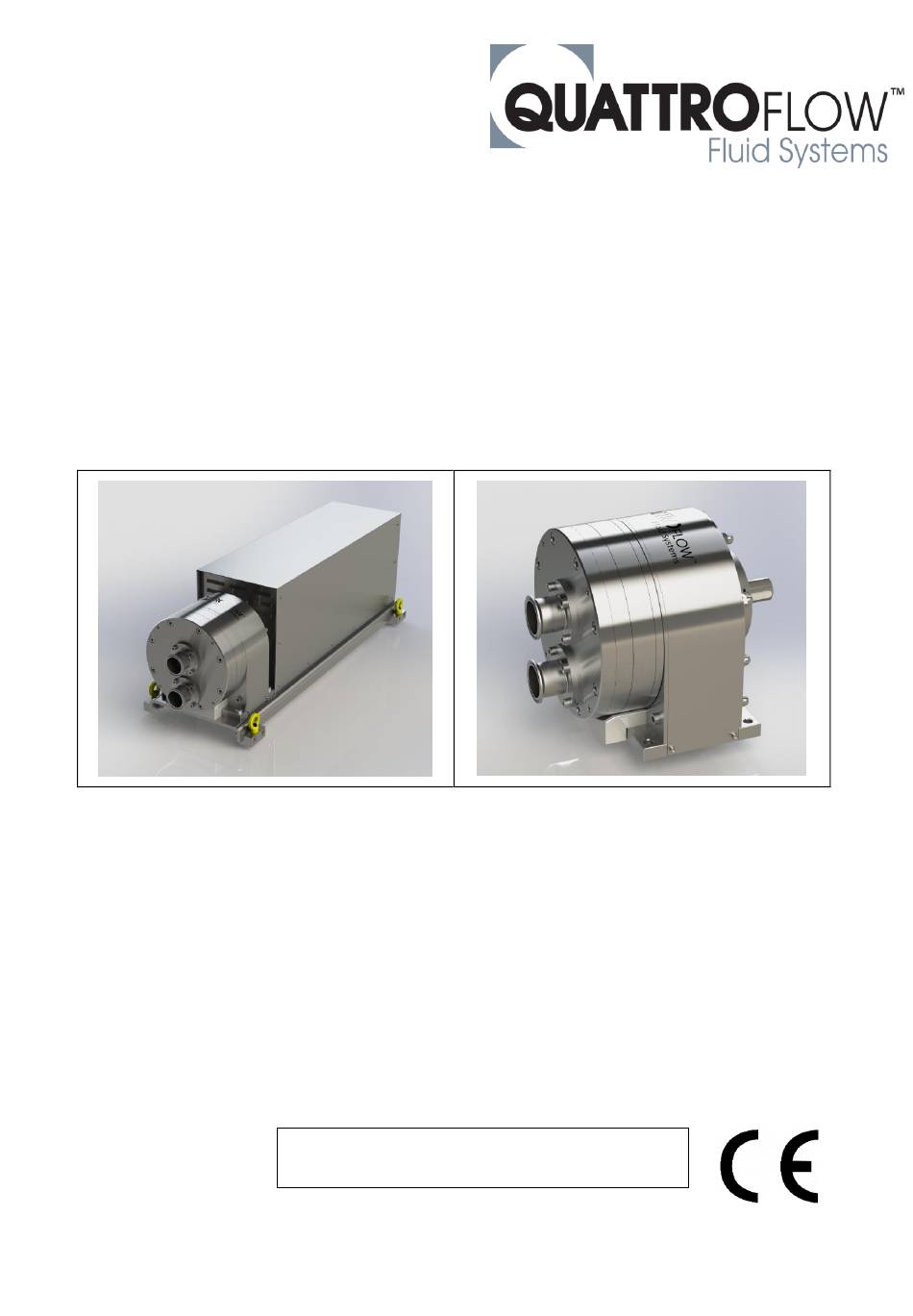

Betriebsanleitung
Quattroflow 10k
Edelstahl 4-Kolben-Membranpumpe
(Multiple-Use)
Bitte lesen Sie diese Betriebsanleitung vor der ersten
Inbetriebnahme sorgfältig durch und weisen Sie das
Bedienpersonal entsprechend ein.
Achtung!
Beachten Sie die Warn- und Sicherheitshinweise!
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ALMATEC Quattroflow 10k

  • Seite 1 Betriebsanleitung Quattroflow 10k Edelstahl 4-Kolben-Membranpumpe (Multiple-Use) Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch und weisen Sie das Bedienpersonal entsprechend ein. Achtung! Beachten Sie die Warn- und Sicherheitshinweise! Originalbetriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    1. Allgemeines....................3 1.1. Vorbemerkungen ..................3 1.2. Lagerung ....................3 1.3. Kennzeichnung der Pumpen ..............3 2. Beschreibung der Quattroflow 10k Pumpe ............4 2.1. Bestimmungsgemäßer Einsatz ..............4 2.2. Allgemeine Beschreibung der Maschine ............ 4 2.3. Inbetriebnahme ..................5 2.4.
  • Seite 3: Allgemeines

    - Vermeidung von direkter Wärmeeinwirkung (Sonne, Heizung) 1.3. Kennzeichnung der Pumpen Die ALMATEC Maschinenbau GmbH ist als modernes, qualitätsbewusstes Unternehmen nach DIN EN ISO 9001:2008 und 14001:2009 zertifiziert. Vor der Versandfreigabe erfolgt bei allen Pumpen der Baureihe QUATTROFLOW eine umfassende Endkontrolle. Die hier festgestellten Leistungsdaten jeder einzelnen Pumpe werden archiviert und sind somit ständig abrufbar.
  • Seite 4: Beschreibung Der Quattroflow 10K Pumpe

    Verbindungsring angesteuert, der durch eine Exzenterwelle aus seiner Mittellage vor- und zurück bewegt wird und somit die Hubbewegung erzeugt. Die Quattroflow 10k ist standardmäßig mit einer 6° Welle ausgerüstet, mit der ein Volumenstrom von ca. 500 ..10000 L/h erzielt wird.
  • Seite 5: Inbetriebnahme

    Vor dem Einsatz im Prozess wird ein Testlauf empfohlen. So kann man sich mit der Wirkungsweise der Pumpe vertraut machen. Hinweis: ALMATEC Maschinenbau GmbH baut die Quattroflow Pumpen auch nach spezifischen Kundenwünschen bzw. auf die besonderen Anforderungen von speziellen Anwendungen abgestimmt.
  • Seite 6: Autoklavieren

    3. Nachspülen mit Wasser bis zum Erreichen der Neutralität (über Messen des pH Wertes oder der Leitfähigkeit des Spülwassers) 2.5. Autoklavieren Zum Autoklavieren der Förderkammer empfehlen wir folgende Vorgehensweise: 1. Reinigung der Pumpe mit einem geeigneten Verfahren 2. Vollständiges Entleeren der Pumpe 3.
  • Seite 7: Sicherheit

    3. Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme von dem Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Maschine/Anlage verfügbar sein.
  • Seite 8: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten

    • 3.6. Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen, zuvor ist unbedingt der Motor von der Stromquelle zu trennen, z.B. durch Ziehen des Netzsteckers oder Verwendung eines Reparaturschalters, und gegen unbeabsichtigtes Einschalten abzusichern. Dies lässt sich durch einen abschließbaren NOT-AUS-Schalter realisieren.
  • Seite 9: Weitere Warn- Und Sicherheitshinweise

    3.9. Weitere Warn- und Sicherheitshinweise Die folgenden Hinweise warnen vor einer nicht bestimmungsgemäßen Bedienung der Pumpe oder einer möglichen Fehlbedienung anderer Systemkomponenten, die einen Schaden an der Pumpe oder an der Umgebung herbeiführen sowie Leib und Leben des Anwenders oder Dritter gefährden können.
  • Seite 10 • Bei allen anfallenden Arbeiten muss sichergestellt werden, dass keine explosionsfähige Atmosphäre auftreten kann. Eine entsprechende Schutzausrüstung wird empfohlen. Die Quattroflow 10k darf nicht in explosionsgefährdeten Bereichen betrieben werden. Spezielle "ATEX"-Ausführungen der Quattroflow Pumpen sind möglich. Bitte diesbezüglich Hersteller kontaktieren.
  • Seite 11: Instandhaltung Und Wartung Der Qf 10K

    4. Instandhaltung und Wartung der QF 10k Aufgrund der robusten Konstruktion sind die Pumpen weitgehend wartungsfrei. Die eingesetzten Kugellager sind gekapselt und ebenfalls wartungsfrei. Die Fördermembranen, Ventile und O-Ringe sollten in regelmäßigen Abständen kontrolliert und ggf. gewechselt werden (Wartungssatz PSKITQF10MU). Folgende Wartungsintervalle einzelner...
  • Seite 12: Explosionsdarstellungen Der Baugruppen

    Bitte benutzen Sie die Bildfolge und die anschließenden Hinweise für die Demontage und anschließender Montage (in umgekehrter Reihenfolge) unter Verwendung eines Wartungssatzes PSKITWLC10K bzw. PSKITQF10MU sowie der festgelegten Drehmomente (siehe Kapitel 4.5). 4.1. Explosionsdarstellungen der Baugruppen PQ10A: Ringantrieb PQ10C: Förderkammer PQ10U: Anschlussstutzen PQ10E:...
  • Seite 13 PQ10A QF10 C QF10k; Ausgabe 2019-10; Seite 13 von 22...
  • Seite 14 PQ10 U PQ10 E QF10k; Ausgabe 2019-10; Seite 14 von 22...
  • Seite 15 PQ10 H PQ10 N QF10k; Ausgabe 2019-10; Seite 15 von 22...
  • Seite 16: Montage-/Demontage Förderkammer (Qf10C)

    PSKITWLC10 4.2. Montage-/Demontage Förderkammer (QF10C) Arbeitsschritt Baugruppe Pos.-Nr. Werkzeug Lösen / Festschrauben der Innensechskant 1 / 5 PQ10A Innensechskantschraube (4mm) 2 / 4 Demontage / Montage Lagergehäuseabdeckung PQ10A Lösen / Festschrauben der Innensechskant 3 / 3 QF10C Innensechskantschraube (6mm) Lösen / Festschrauben der Innensechskant 4 / 2 QF10C...
  • Seite 17: Austausch Elastomer-Ersatzteile (Pskitqf10Mu)

    4.3. Austausch Elastomer-Ersatzteile [PSKITQF10MU] Arbeitsschritt Baugruppe Pos.-Nr. Werkzeug Demontage / Montage der Förderkammer wie unter 1 / 14 4.1. beschrieben Drehen der Förderkammer bis der Klemmring nach 2 / 13 QF10C oben zeigt Lösen / Festschrauben der Innensechskantschraube Innensechskant 3 / 12 QF10C mit flachem Kopf (8mm)
  • Seite 18: Austausch Welle-Lager-Hut Einheit (Pskitwlc10K)

    4.4. Austausch Welle-Lager-Hut-Einheit [PSKITWLC10K] Arbeitsschritt Baugruppe Pos.-Nr. Werkzeug Demontage / Montage der Förderkammer wie unter 1 / 8 QF10C 4.1. beschrieben Lösen / Festschrauben der Linsenkopfschrauben mit Schraubendreher 2 / 7 PQ20N Kreuzschlitz mit Kreuzschlitz Maulschlüssel 3 / 6 Lösen / Festschrauben der Sechskantschrauben PQ10E (SW 18) 4 / 5 Demontage / Montage des Ringantriebes...
  • Seite 19: Fehlersuche, Fehlerursache, Fehler Beseitigen (Troubleshooting)

    5. Fehlersuche, Fehlerursache, Fehler beseitigen (Troubleshooting) Fehlersuche Fehlerursache / Beseitigung Pumpe Pumpe Förder- Druck Förder- Lauf- Pumpe Motor Die 4-Kolbenmembranpumpe arbeiten sehr startet saugt menge wird menge Geräusch zuverlässig und fehlerfrei, wenn sie nicht nicht wird nicht nicht wird lauter undicht warm entsprechend der Bedienungsanleitung...
  • Seite 20: Leistungsdiagramm Der Qf 10K

    6. Leistungsdiagramm der QF 10k Testmedium: Wasser bei Raumtemperatur Type Excenterwelle: 6° Förderdrücke: 0 bis 6 bar Antrieb: SEW, 3 kW Zeigt die ungefähren Förderströme in Abhängigkeit der Pumpendrehzahl. Bitte beachten: Bei direkter Kopplung des Motors an die Pumpe: Pumpendrehzahl = Motordrehzahl Bei Verwendung von Getriebemotoren: Pumpendrehzahl = Motordrehzahl x Untersetzung Die Fördermengen, die in der Kennlinie angegeben sind, wurden mit neuen Membranen und neuen Ventilen unter Standardbedingungen nach der Endmontage der Pumpe ermittelt.
  • Seite 21: Technische Daten Der Qf 10K

    7. Technische Daten der QF 10k Beschreibung Einheit QF10k Förderleistung max.: Exzenterwelle 6° 10000 Förderleistung min.: Exzenterwelle 6° Förderdruck: Flüssigkeitstemperatur < 40°C Flüssigkeitstemperatur > 40°C Temperatur max.: Fördermedium °C °C °C Autoklav °C Trockenansaughöhe bei: 330rpm Exzenterwelle 6° 4-4,5 Volumenangaben: ungefähres Fördervolumen pro Umdrehung bei freiem Auslauf Füllvolumen ohne Anschlüsse...
  • Seite 22 Dokumentation zu jeder Quattroflow-Pumpe entnommen werden können. Quattroflow ist ein Markenname der ALMATEC Maschinenbau GmbH. ALMATEC ist um die kontinuierliche Verbesserung der Produkte bemüht und behält sich das Recht vor, Änderungen der Technik und/oder des Designs ohne vorherige Ankündigung durchzuführen.
