4.2. Wechsel Lagereinheit (Welle - Lager - Hut), Spannrolle und Zahnriemen
Wartungssatz Lagereinheiten: PSKITWLC44, PSKITWLC44-EZ, o.ä.
Spannrolle Q531053020
Zahnriemen Q6158.419

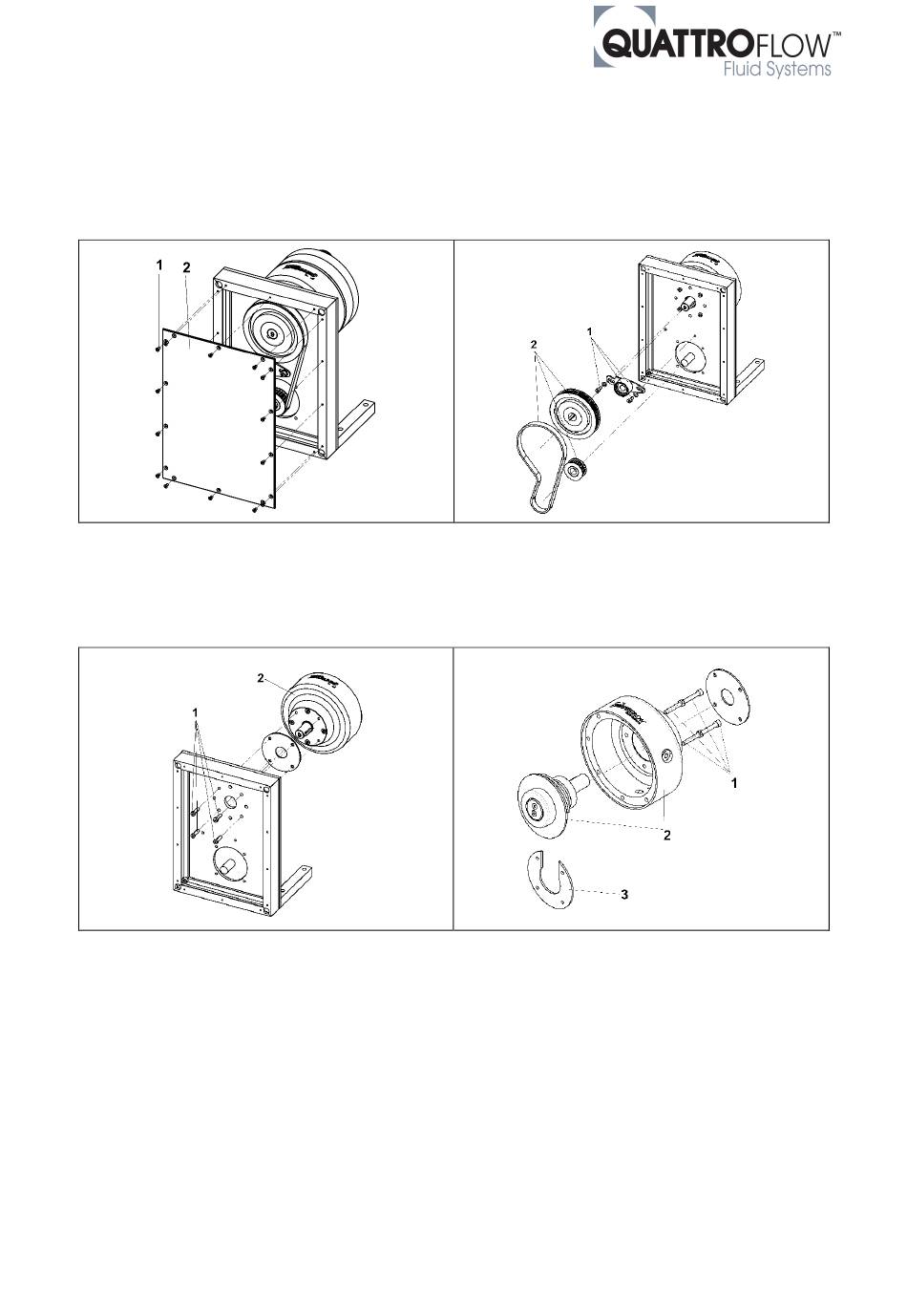

Bitte folgen Sie der Bildfolge für die Demontage und die anschließende Montage (in umgekehrter
Reihenfolge) unter Verwendung der o.g. Wartungssatzes bzw. der Spannrolle und des Zahnriemens.
1. Senkkopfschrauben lösen
2. Abdeckplatte abnehmen
1. Zylinderkopfschrauben lösen. ACHTUNG!
Ringantrieb (2) ist somit gelöst! Sehr schwer
(ca. 18kg)
Zusammenbau in umgekehrter Reihenfolge.
Montage der Fördereinheit (siehe Abschnitt 4.1.2)
1. Zylinderkopfschrauben lösen und
Spannrolle entnehmen
2. Gewindehülsen lösen und Zahnscheiben
inkl. Zahnriemen demontieren
1. Zylinderkopfschrauben lösen
2. Demontage der Welle-Lager-Kappe-Einheit
aus Lagergehäuse
3. Fixierring entfernen
QF5050SU; Ausgabe 2020-02; Seite 15 von 20
