4.1.2. Installation der SU Förderkammer
Das Anzugsmoment der acht Förderkammer-Schrauben beträgt 35 Nm. Die beiden Hälften des
zweigeteilten Klemmrings sind gleichmäßig mit 15 Nm anzuziehen (identische Spaltmaße).
4.2. Wechsel der Lagereinheit (Welle - Lager - Hut)
Wartungssatz PSKITWLC20k
Zunächst entsprechend Abschnitt 4.1.1. die SU Förderkammer demontieren. Anschließend den
folgenden Abbildungen und den Beschreibungen folgen.
1
6
2
1
Die Installation der SU Förderkammer erfolgt in umgekehrter Reihenfolge zur
beschriebenen Deinstallation (siehe 4.1.1.). Die Förderkammer zunächst auf der
beigefügten Montagehilfe (siehe Abbildung links) absetzen und dann in den
Ringantrieb einführen und fixieren.

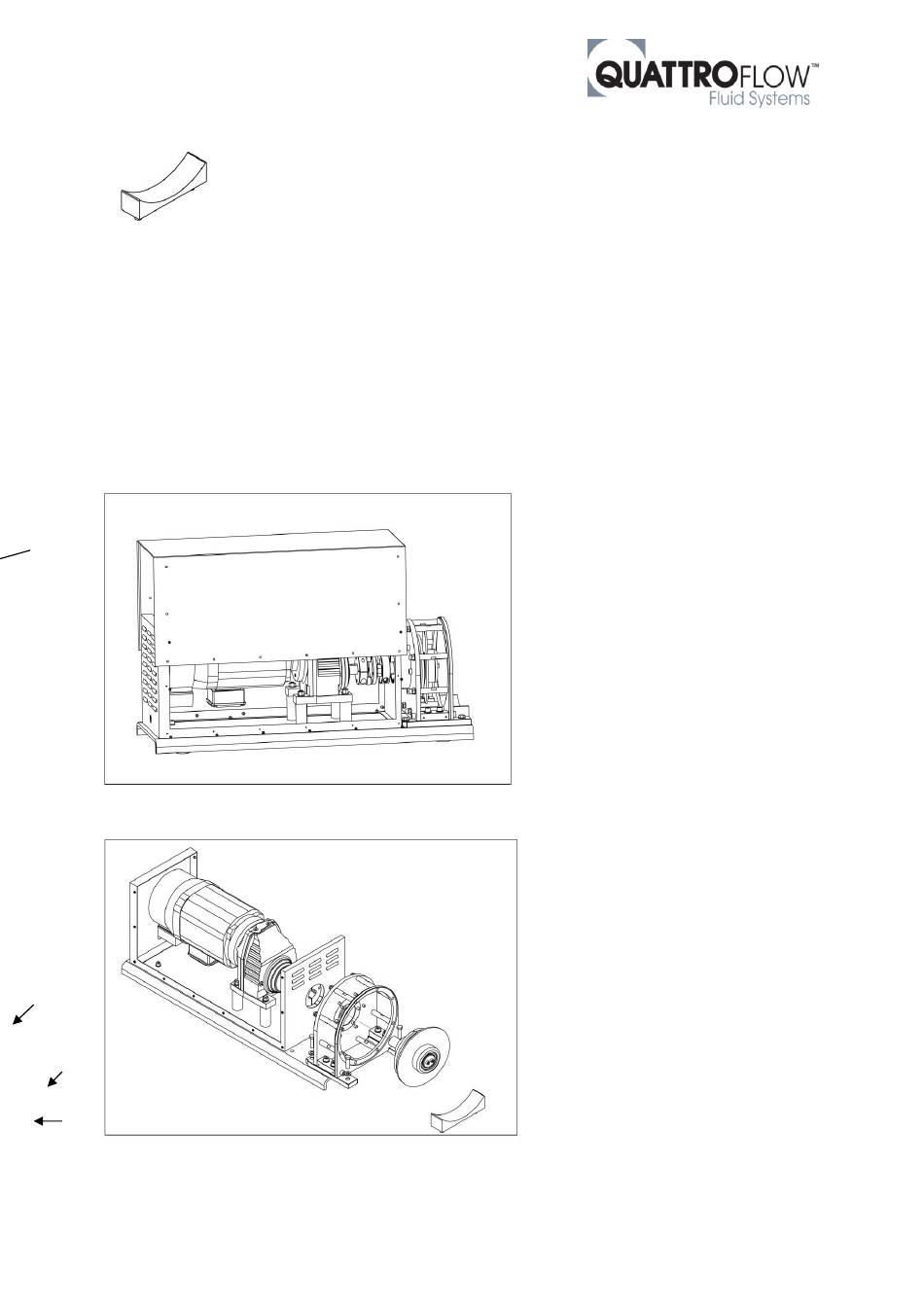

1. Schrauben der Haube lösen und Haube entfernen.
2. Klemmschraube Abtriebsseite lösen.
1. Schrauben lösen.
2. Montierhilfe entfernen.
3. Schrauben des Ringantriebs lösen.
4. Ringantrieb nach vorne ziehen bis die hinteren
Schrauben der Lagerschale erreichbar sind.
5. Sechs Schrauben lösen.
6. Welle-Lager-Einheit aus Ringantrieb entnehmen.
QF20kSU; Ausgabe 2018-11; Seite 12 von 17
