4.1.2. Installation der SU Förderkammer
Die Installation der SU Förderkammer erfolgt in umgekehrter Reihenfolge zur
beschriebenen Deinstallation (siehe 4.1.1.). Die Förderkammer zunächst auf der
beigefügten Montagehilfe (siehe Abbildung links) absetzen und dann in den
Ringantrieb einführen und fixieren.
Das Anzugsmoment der acht Förderkammer-Schrauben beträgt 35 Nm. Die beiden Hälften des
zweigeteilten Klemmrings sind gleichmäßig mit 10 Nm anzuziehen (identische Spaltmaße).

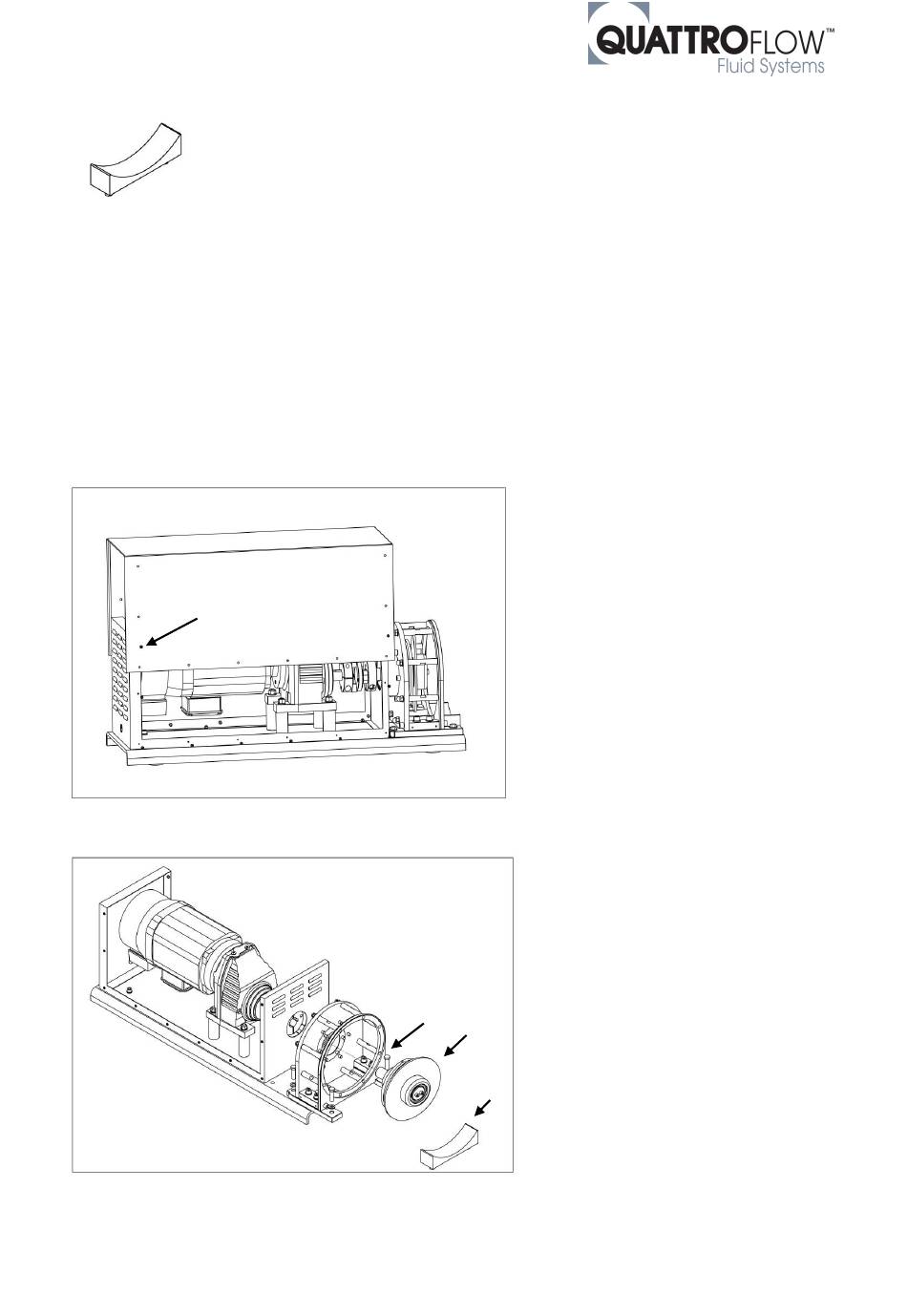

4.2. Wechsel der Lagereinheit (Welle - Lager - Hut)
Wartungssatz PSKITWLC20k
Zunächst entsprechend Abschnitt 4.1.1. die SU Förderkammer demontieren. Anschließend den
folgenden Abbildungen und den Beschreibungen folgen.
1
1. Schrauben der Haube lösen und Haube entfernen.
2. Klemmschraube Abtriebsseite lösen.
1. Schrauben lösen.
2. Führungsschale entfernen.
3. Schrauben des Ringantriebs lösen.
4. Ringantrieb nach vorne ziehen bis die hinteren
Schrauben der Lagerschale erreichbar sind.
5. Sechs Schrauben lösen.
1
6
6. Welle-Lager-Einheit aus Ringantrieb entnehmen.
2
QF20kSU; Ausgabe 2019-10; Seite 12 von 17
