4.1. Austausch Fördermembranen, Ventile und O-Ringe
Der Wechsel der Fördermembranen und der Ventile kann vom Betreiber durchgeführt werden. Die
folgenden Abbildungen beschreiben die einzelnen Schritte (Wartungssatz PSKITQF40MU).
Falls die Membranen einen durch Überdruck entstandenen Riss aufweisen und Flüssigkeit in die
Lagerschale gelangt ist, so ist es erforderlich die Welle-Lager-Konnektorplatten-Einheit gleich mit
auszutauschen (PSKITWLC44, siehe Kapitel 4.2.).

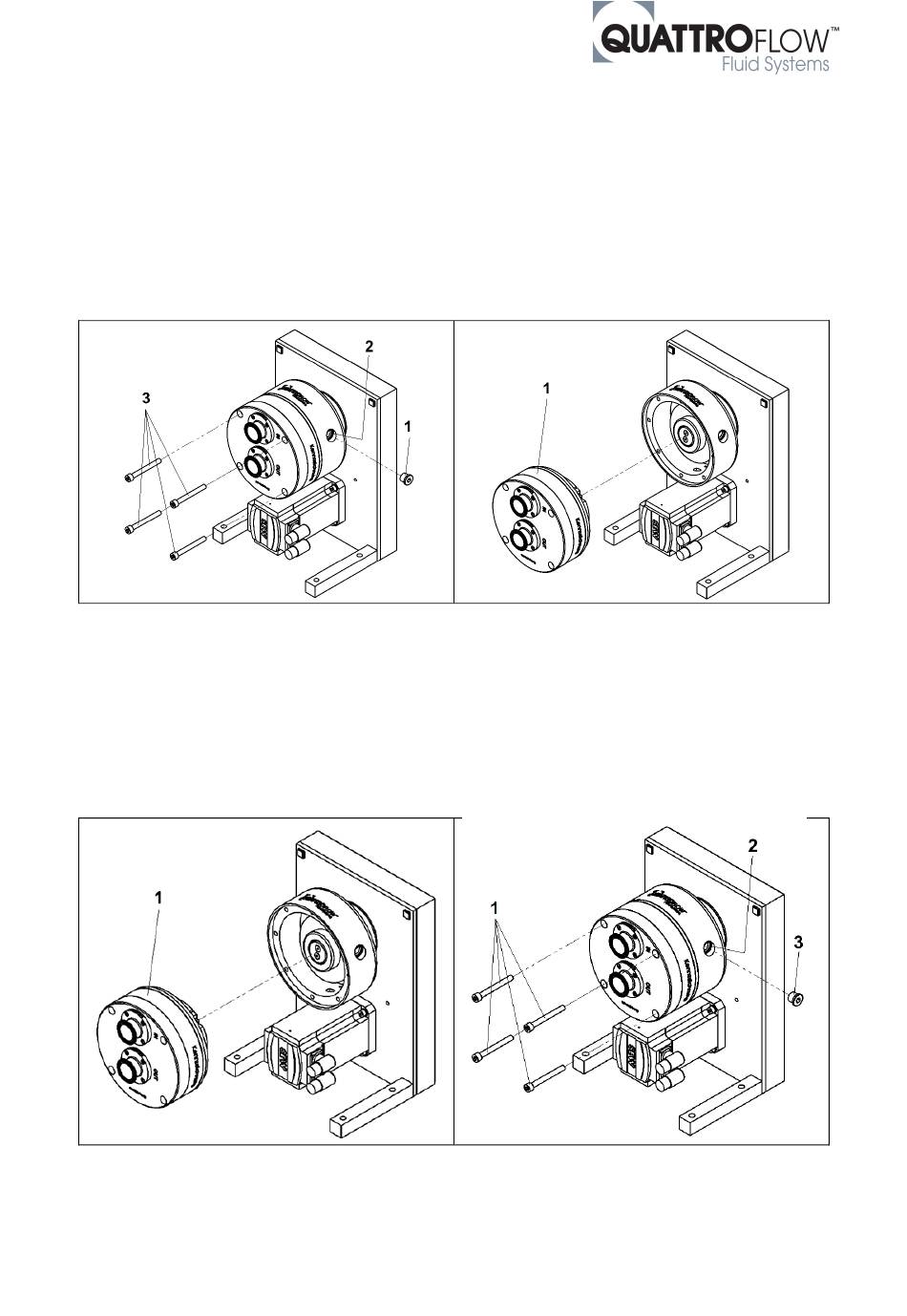

4.1.1. Demontage der Fördereinheit von der Antriebseinheit
1. Verschlussschraube lösen
2. Lösen der Klemmringschraube innenliegend
im Lagergehäuse
3. Lösen der Frontschrauben. ACHTUNG!
Förderkammer ist dann gelöst! Sehr schwer
(ca. 19 kg!)
4.1.2. Montage der Fördereinheit
1. Förderkammer montieren
1. Förderkammer demontieren
1. Festziehen der Frontschrauben (28 Nm)
2. Festziehen der Klemmringschraube
innenliegend im Lagergehäuse (18Nm)
3. Verschlussschraube festziehen
