ALMATEC CX 10 Betriebsanleitung

Vorbemerkungen
ALMATEC Druckluft-Membranpumpen sind nach dem Stand der Technik gebaut und betriebssicher. Bei
Fehlbedienung oder Missbrauch drohen jedoch Gefahren, die eine Personen- und/oder Sachschädigung zur
Folge haben können. Die Pumpen sind nur für den bestimmungsgemäßen Einsatz sowie in
sicherheitstechnisch einwandfreiem Zustand zu verwenden.
Alle Personen, die Arbeiten betreffend der Aufstellung, der Inbetriebnahme, der Bedienung oder der
Wartung der ALMATEC Druckluft-Membranpumpen ausführen, müssen diese vorliegende Betriebsanleitung
vollständig und aufmerksam lesen und alle beschriebenen Vorgehens- und Sicherheitshinweise beachten.
Allgemeine Beschreibung der Maschine, bestimmungsgemäßer Einsatz und Restgefahren
Der bestimmungsgemäße Einsatz einer Almatec Druckluft-Membranpumpe bezieht sich auf die Förderung
von flüssigen Medien unter Berücksichtigung der in dieser Bedienungsanleitung angegebenen
Betriebsparameter und unter Einhaltung der vorgeschriebenen Bedingungen für Inbetriebnahme, Betrieb,
Montage, Demontage und Instandhaltung.
Auch wenn alle notwendigen, in dieser Anleitung beschriebenen Sicherheitsmaßnahmen getroffen wurden,
besteht eine Restgefahr durch Undichtigkeiten oder mechanische Schäden. An Dichtungen oder
Verschraubungen können Flüssigkeiten unkontrolliert austreten.
Lagerung
Die ALMATEC Druckluft-Membranpumpe wird im Allgemeinen betriebsbereit und verpackt ausgeliefert.
Kommt das Aggregat nicht sofort zum Einsatz, so sind einwandfreie Lagerbedingungen für einen späteren,
störungsfreien Betrieb wichtig. Die Pumpe ist vor Nässe, Kälte, Verschmutzung, UV-Strahlung und
mechanischen Einflüssen zu schützen. Folgende Lagerbedingungen werden empfohlen:
- gleichmäßig gelüfteter, staub- und erschütterungsfreier Lagerraum
- Umgebungstemperatur zwischen 15°C und 25°C bei einer relativen Luftfeuchtigkeit unter 65%
- Vermeidung von direkter Wärmeeinwirkung (Sonne, Heizung)
ALMATEC Baureihe CX
Betriebsanleitung
vor Pumpeninstallation unbedingt lesen
Originalbetriebsanleitung

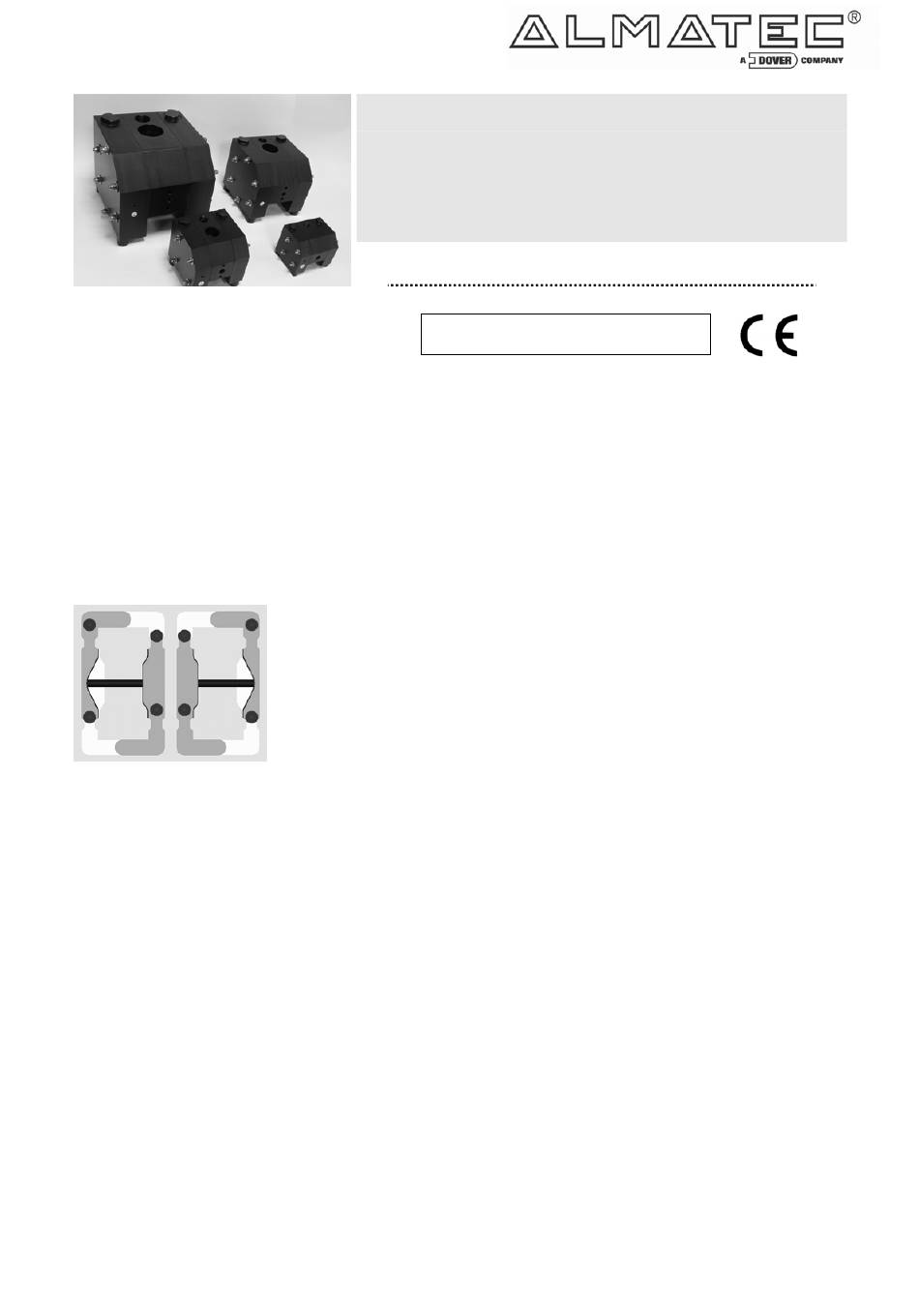

Pumpen der Baureihe CX gehören zu den oszillierenden Verdrängerpumpen
und arbeiten nach dem Funktionsprinzip der Doppel-Membranpumpen. Die
Grundkonfiguration besteht aus zwei außenliegenden Seitengehäusen und
einem dazwischen angeordneten
Seitengehäusen befindet
Zentralgehäuse hin von einer Membrane begrenzt wird. Eine Kolbenstange
verbindet diese zwei
Luftsteuersystem, erfolgt eine wechselweise Beaufschlagung mit Druckluft, so
dass die Membranen sich hin und her bewegen. In der linken Abbildung
bewegt die Druckluft die linke Membrane in Richtung Produktraum und
verdrängt das dortige Fördermedium durch das geöffnete, obere Ventil zum
Druckanschluss. Gleichzeitig wird durch die rechte Membrane Fördermedium
angesaugt und damit der zweite Produktraum gefüllt. Ist der Endpunkt eines
Hubes erreicht, erfolgt die selbsttätige Umsteuerung, und der Zyklus wiederholt
sich. Die rechte Abbildung zeigt den Ansaughub der linken und den
Verdrängungshub der rechten Membrane.
CX 10 – CX 130
Zentralgehäuse.
sich jeweils ein
Membranen miteinander.
1
In den beiden
Produktraum, der zum
Geregelt über ein
