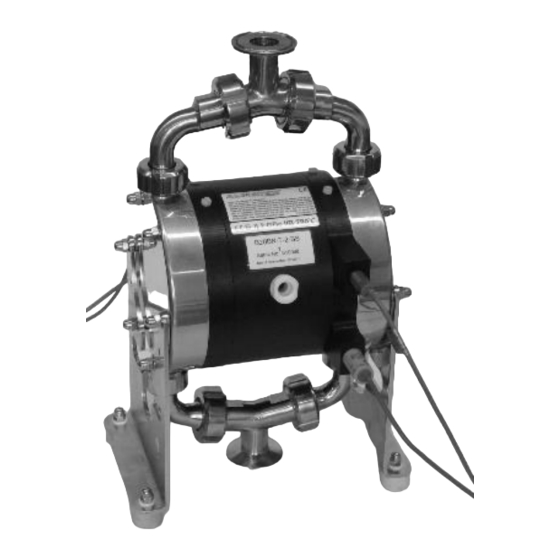

Zusatz zur
BETRIEBSANLEITUNG
der ALMATEC Baureihen:
E-Serie, Chemicor und Biocor
Sonderausstattungscode BS
Sperrkammersystem
Originalbetriebsanleitung
Vor Pumpeninstallation unbedingt lesen

Werbung

loading

Inhaltszusammenfassung für ALMATEC E Serie

  • Seite 1 Zusatz zur BETRIEBSANLEITUNG der ALMATEC Baureihen: E-Serie, Chemicor und Biocor Sonderausstattungscode BS Sperrkammersystem Originalbetriebsanleitung Vor Pumpeninstallation unbedingt lesen...
  • Seite 2: Vorbemerkungen

    Vorgehens- und Sicherheitshinweise beachten. EINSATZ EINES SPERRKAMMERSYSTEMS (Sonderausstattungscodes BS1/BS3) Das ALMATEC Sperrkammersystem entspricht erhöhten Sicherheitsanforderungen und ist für die Baureihen E-Serie, Chemicor und Biocor verfügbar. Es ist in zwei Varianten erhältlich: • BS1 Sperrkammersystem mit Sensoren, auch für den Ex Bereich geeignet...
  • Seite 3 Trennschaltgeräte (Code BS3) angeschlossen werden. Anschlussplan und technische Daten befinden sich direkt an den Schaltgeräten sowie auf den folgenden Seiten, Datenblätter der elektrischen Bauteile stellt ALMATEC auf Anfrage separat zur Verfügung. Weitere Details können den Herstellerangaben der Sensoren und Schaltgeräte entnommen werden. Die Erfassungsgeräte sind gemäß den geltenden Vorschriften anzuschließen und in einem geeigneten Schaltschrank einzubauen.
  • Seite 4 ERSATZTEILLISTEN UND EXPOSIONSZEICHNUNGEN DER EINZELNEN BAUREIHEN E-Serie: E10 / E15 / E25 / E40 / E50 Baugröße E 10 E 15 E 25 E 40 E 50 Code Stck Benennung Werkstoff Teilnr. Teilnr. Teilnr. Teilnr. Teilnr. Verbindungshülse, 2 15 112 51 2 25 112 51 2 40 112 51 2 50 112 51 Sperrkammer, Code E..
  • Seite 6 Baureihe Chemicor: AD20 / AD32 / AD50 Baugröße AD 20 AD 32 AD 50 Stck Benennung Werkstoff Teilnummer Teilnummer Teilnummer Code Zuganker, Sperrkammer, kpl. 1.4305 5 20 920 22 5 32 920 22 5 50 920 22 BS 1 Gewindestift, Kolbenstange, Sperrkammer 1.4305 9 10 223 22 9 12 224 22...
  • Seite 7 Baureihe Biocor: B20 / B 32 Baugröße B 20 B 32 Code Pos Stck Benennung Werkstoff Teilnummer Teilnummer Kolbenstange 1.4301 2 15 330 22 5 32 245 22 Gewindestift, Kolbenstange, Sperrkammer 1.4305 9 10 223 22 9 12 224 22 Steuerblock PE-leitfähig 1 15 240 55...
  • Seite 8 Änderungen vorbehalten, 10/2020 PSG Germany GmbH Hochstraße 150-152 · 47228 Duisburg · Germany Telefon +49 (0) 20 65 / 89 2 05 - 0 · Telefax +49 (0) 20 65 / 89 2 05 - 40 http://www.almatec.de · e-mail: info@almatec.de...
