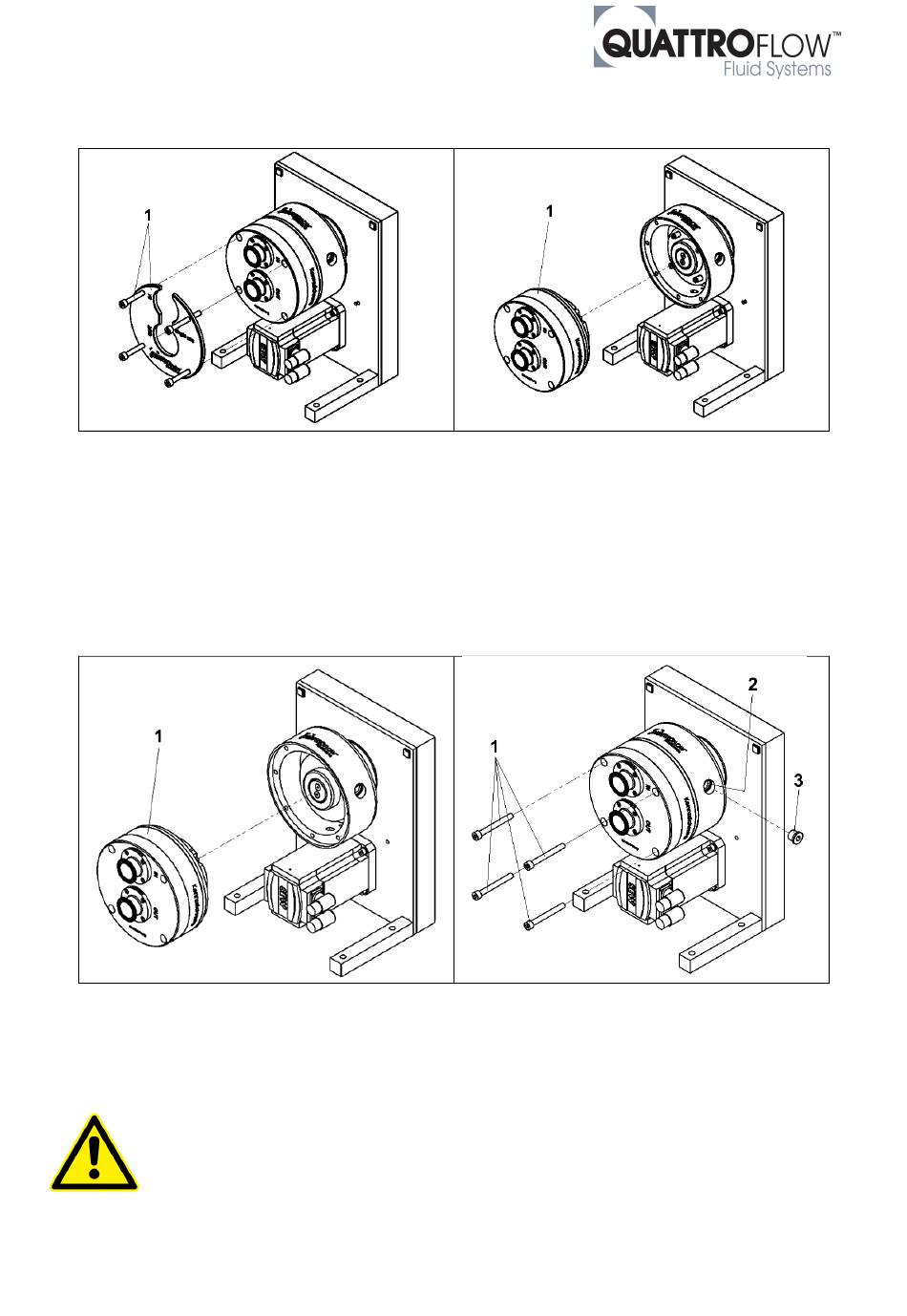

4.1.2. Deinstallation der SU Förderkammer mit EZ-Cap-System
Benötigtes Werkzeug: Innensechskantschlüssel 8
1. Lösen der Frontschrauben und
zusammen Druckplatte demontieren
4.1.3. Installation der SU Förderkammer
Benötigtes Werkzeug: Innensechskantschlüssel 10 mm
Drehmomentschlüssel mit Bereich 5-25 Nm mit Innensechskanteinsätzen 5 und 8 mm (z.B. Fa. Hazet
5108-2CT mit Einsätzen 8501X-5 und 8501X-8 und Verlängerung 867-4)
1. Förderkammer montieren
Bei der Installation der Förderkammer bitte unbedingt die angegebenen Anzugsmomente
beachten:
Bild 1 Schritt 3: Schrauben Förderkammer 25 Nm
Bild 3 Schritt 1: Klemmringschraube 5 Nm
1. Förderkammer demontieren
1. Festziehen der Frontschrauben (25 Nm)
2. Festziehen der Klemmringschraube
innenliegend im Lagergehäuse (5 Nm)
3. Verschlussschraube festziehen
QF5050SU; Ausgabe 2020-02; Seite 13 von 20
