Betriebsanleitung

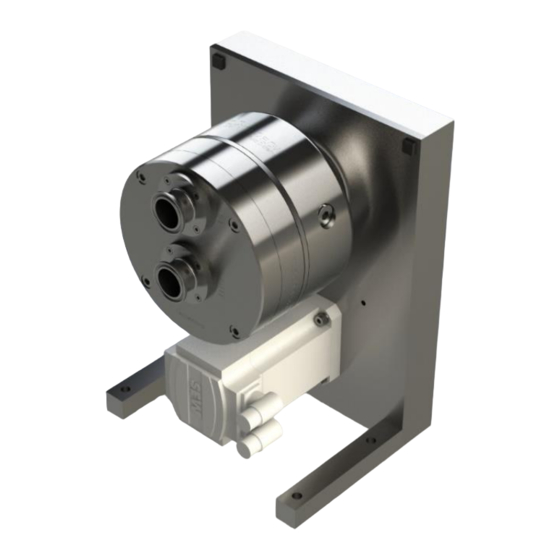

Quattroflow 5050S
Edelstahl 4-Kolben-Membranpumpe
(Multiple-Use)
Bitte lesen Sie diese Betriebsanleitung vor der ersten
Inbetriebnahme sorgfältig durch und weisen Sie das
Bedienpersonal entsprechend ein.
Achtung!
Beachten Sie die Warn- und Sicherheitshinweise!
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ALMATEC Quattroflow 5050S
Inhaltszusammenfassung für ALMATEC Quattroflow 5050S
- Seite 1 Betriebsanleitung Quattroflow 5050S Edelstahl 4-Kolben-Membranpumpe (Multiple-Use) Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch und weisen Sie das Bedienpersonal entsprechend ein. Achtung! Beachten Sie die Warn- und Sicherheitshinweise! Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
1. Allgemeines ......................3 1.1. Vorbemerkungen ................... 3 1.2. Lagerung ....................... 3 1.3. Kennzeichnung der Pumpen ................. 3 2. Beschreibung der Quattroflow 5050S ..............4 2.1. Bestimmungsgemäßer Einsatz ..............4 2.2. Allgemeine Beschreibung der Maschine ............4 2.3. Inbetriebnahme ..................... 5 2.4. -
Seite 3: Allgemeines
Inbetriebnahme sicherzustellen, dass die Pumpe und die verwendeten Werkstoffe hinsichtlich der vorgesehenen Förderaufgaben bzw. des Aufstellungsortes geeignet sind. Jede Quattroflow 5050S ist mit einem Typenschild gekennzeichnet. Außerdem ist die Serien-Nummer an der Stirnseite angebracht. QF5050S; Ausgabe 2020-02; Seite 3 von 19... -
Seite 4: Beschreibung Der Quattroflow 5050S
2. Beschreibung der Quattroflow 5050S 2.1. Bestimmungsgemäßer Einsatz Die 4-Kolben-Membranpumpe Typ Quattroflow 5050S wird zum Fördern von wässrigen Medien eingesetzt, wie sie z.B. im Bereich der Forschung, Prozessentwicklung oder Herstellung von pharmazeutischen, biotechnologischen, kosmetischen Produkten oder Lebensmitteln üblich sind. Beispielsweise: •... -
Seite 5: Inbetriebnahme
Vor dem Einsatz im Prozess wird ein Testlauf empfohlen. So kann man sich mit der Wirkungsweise der Pumpe vertraut machen. Hinweis: ALMATEC Maschinenbau GmbH baut die Quattroflow Pumpen auch nach spezifischen Kundenwünschen bzw. auf die besonderen Anforderungen von speziellen Anwendungen abgestimmt. Deshalb kann diese allgemeine Betriebsanleitung nicht alle möglichen Varianten zeigen bzw. -
Seite 6: Reinigung (Cip)
2.4. Reinigung (CIP) Abhängig von den verwendeten Produkten sowie von den gegebenen Anforderungen ist das Reinigungsverfahren entsprechend anzupassen. Es liegt in der Verantwortung des Anwenders, das Reinigungsergebnis zu überprüfen. Sicherheitsanordnungen und Sicherheitsmaßnahmen wie Schutzbrille, Sicherheitshandschuhe und Sicherheitskleidungen müssen bei Umgang mit Natronlauge (NaOH) befolgt bzw. -
Seite 7: Sicherheit
3. Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme von dem Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Maschine/Anlage verfügbar sein. -
Seite 8: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten
• 3.6. Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Grundsätzlich sind Arbeiten Maschine Stillstand durchzuführen, zuvor ist unbedingt der Motor von der Stromquelle zu trennen, z.B. durch Ziehen des Netzsteckers oder Verwendung eines Reparaturschalters, und gegen unbeabsichtigtes Einschalten abzusichern. Dies lässt sich durch einen abschließbaren NOT-AUS-Schalter realisieren. Zusätzlich sollte ein Warnschild gegen Wiedereinschalten angebracht werden. -
Seite 9: Weitere Warn- Und Sicherheitshinweise
3.9. Weitere Warn- und Sicherheitshinweise Die folgenden Hinweise warnen vor einer nicht bestimmungsgemäßen Bedienung der Pumpe oder einer möglichen Fehlbedienung anderer Systemkomponenten, die einen Schaden an der Pumpe oder an der Umgebung herbeiführen sowie Leib und Leben des Anwenders oder Dritter gefährden können. - Seite 10 • Die Quattroflow-Pumpen sind Verdrängerpumpen, d.h. die Pumpe baut selbst bei niedrigen Drehzahlen den geforderten Druck auf. Vor dem Start der Pumpe den Anlagenaufbau überprüfen! Die Druckseite der Pumpe muss so gestaltet sein, dass der zulässige Betriebsdruck von 6 bar nicht überschritten wird. •...
-
Seite 11: Instandhaltung Und Wartung Der Qf 5050S
4. Instandhaltung und Wartung der QF 5050S Aufgrund der robusten Konstruktion sind die Pumpen weitgehend wartungsfrei. Die eingesetzten Kugellager sind gekapselt und ebenfalls wartungsfrei. Die Fördermembranen, Ventile und O-Ringe sollten in regelmäßigen Abständen kontrolliert und ggf. gewechselt werden (Wartungssatz PSKITQF40MU). Folgende Wartungsintervalle einzelner... -
Seite 12: Austausch Fördermembranen, Ventile Und O-Ringe
4.1. Austausch Fördermembranen, Ventile und O-Ringe Der Wechsel der Fördermembranen und der Ventile kann vom Betreiber durchgeführt werden. Die folgenden Abbildungen beschreiben die einzelnen Schritte (Wartungssatz PSKITQF40MU). Falls die Membranen einen durch Überdruck entstandenen Riss aufweisen und Flüssigkeit in die Lagerschale gelangt ist, so ist es erforderlich die Welle-Lager-Konnektorplatten-Einheit gleich mit auszutauschen (PSKITWLC44, siehe Kapitel 4.2.). -
Seite 13: Wechsel Der Fördermembranen Und Ventile
4.1.3. Wechsel der Fördermembranen und Ventile Befolgen Sie zunächst Punkt 4.1.1 (Demontage der Fördereinheit von der Antriebseinheit) und fahren entsprechend der folgenden Abbildungen fort. Folgende Anzugsmomente sind einzuhalten: Bild 5 Punkt 2: Schraube Ventil (M6x18) 10 Nm Bild 6 Punkt 4: Schrauben Membrangehäusedeckel 6 Nm Befolgen Sie dann Punkt 4.1.2. -
Seite 14: Wechsel Der Lagereinheit, Spannrolle Und Zahnriemen
4.2. Wechsel Lagereinheit (Welle - Lager - Hut), Spannrolle und Zahnriemen Wartungssatz Lagereinheit PSKITWLC44 Spannrolle Q531053020 Zahnriemen Q6158.419 Bitte folgen Sie der Bildfolge für die Demontage und die anschließende Montage (in umgekehrter Reihenfolge) unter Verwendung des o.g. Wartungssatzes bzw. der Spannrolle und des Zahnriemens. 1. - Seite 15 Für die Montage des Riementriebes bitte folgendes beachten: Achtung: a) Anzugsmoment Taperbuchse motorseitig 5,7 Nm b) Anzugsmoment Taperbuchse pumpenseitig 31 Nm c) Optimale Riemenspannung Für die Beantwortung weiterer Fragen und für die Bestellung von Ersatzteilen kontaktieren Sie bitte den Hersteller. QF5050S;...
-
Seite 16: Fehlersuche, Fehlerursache, Fehler Beseitigen (Troubleshooting)
5. Fehlersuche, Fehlerursache, Fehler beseitigen (Troubleshooting) Fehlersuche Fehlerursache / Beseitigung Pumpe Pumpe Förder- Druck Förder- Lauf- Pumpe Motor Die 4-Kolbenmembranpumpe arbeiten sehr startet saugt menge wird menge Geräusch zuverlässig und fehlerfrei, wenn sie nicht nicht wird nicht nicht wird lauter undicht warm entsprechend der Bedienungsanleitung... -
Seite 17: Leistungsdiagramm Der Qf 5050S
6. Leistungsdiagramm der QF 5050S Testmedium: Wasser bei Raumtemperatur Type Excenterwelle: 6° Förderdrücke: 0 bis 6 bar Zeigt die ungefähren Förderströme in Abhängigkeit der Pumpendrehzahl. Bitte beachten: Bei direkter Kopplung des Motors an die Pumpe: Pumpendrehzahl = Motordrehzahl Bei Verwendung von Getriebemotoren: Pumpendrehzahl = Motordrehzahl x Untersetzung 7000 6000 5000... -
Seite 18: Technische Daten Der Qf 5050S
7. Technische Daten der QF 5050S Beschreibung Einheit QF5050S Förderleistung max.: Exzenterwelle 3° 2500 Exzenterwelle 6° 5000 Förderleistung min.: Exzenterwelle 3° Exzenterwelle 6° Förderdruck: Flüssigkeitstemperatur < 40°C Flüssigkeitstemperatur > 40°C Temperatur max.: Fördermedium °C CIP (nur mit Ventilplatte aus Edelstahl) °C SIP (nur mit Ventilplatte aus Edelstahl) °C... - Seite 19 Dokumentation zu jeder Quattroflow-Pumpe entnommen werden können. Quattroflow ist ein Markenname der ALMATEC Maschinenbau GmbH. ALMATEC ist um die kontinuierliche Verbesserung der Produkte bemüht und behält sich das Recht vor, Änderungen der Technik und/oder des Designs ohne vorherige Ankündigung durchzuführen.
