PSKITWLC10
K

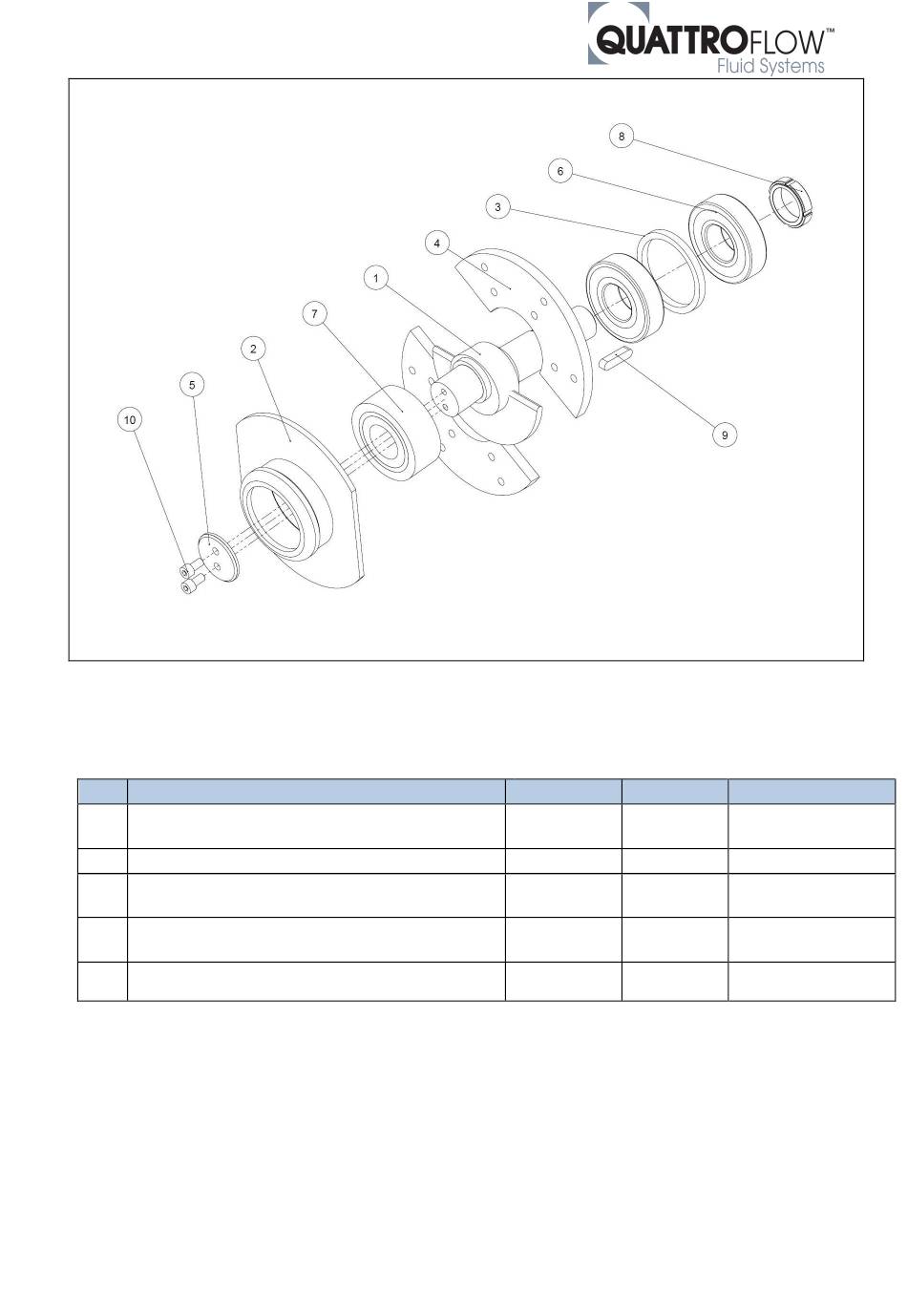

4.2. Montage-/Demontage Förderkammer (QF10C)
Nr.
Arbeitsschritt
Lösen / Festschrauben der
1 / 5
Innensechskantschraube
2 / 4 Demontage / Montage Lagergehäuseabdeckung
Lösen / Festschrauben der
3 / 3
Innensechskantschraube
Lösen / Festschrauben der
4 / 2
Innensechskantschraube
Demontage / Montage der gesamten Baugruppe
5 / 1
QF10C
Baugruppe
Pos.-Nr.
PQ10A
11
PQ10A
5
QF10C
14
QF10C
15
QF10k; Ausgabe 2019-10; Seite 16 von 22
Werkzeug
Innensechskant
(4mm)
Innensechskant
(6mm)
Innensechskant
(8mm)
