Seite 1

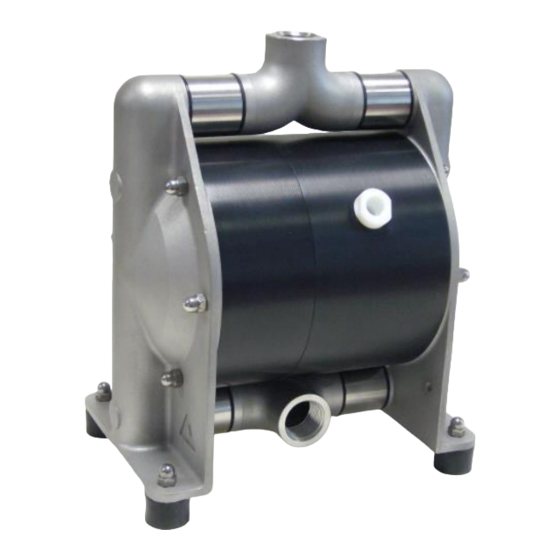

Betriebsanleitung AH 20/32 S Hochdruck-Membranpumpen aus Metall AH 20 S AH 32 S vor Pumpeninstallation unbedingt lesen Originalbetriebsanleitung...
Seite 2
………………………………………………………………. Maßzeichnung Vorbemerkungen ALMATEC Hochdruck-Membranpumpen sind nach dem Stand der Technik gebaut und betriebssicher. Bei Fehlbedienung oder Missbrauch drohen jedoch Gefahren, die eine Personen- und/oder Sachschädigung zur Folge haben können. Die Pumpen sind nur für den bestimmungsgemäßen Einsatz sowie in sicherheitstechnisch einwandfreiem Zustand zu verwenden.
Seite 3
Bestimmungen der Maschinen-Richtlinie, den harmonisierten Normen, Europanormen und den entsprechenden nationalen Normen entsprechen. Der Betreiber muss also prüfen, ob die aufgrund der Bestellung ordnungsgemäß produzierte und gelieferte ALMATEC Hochdruck- Membranpumpe für den vorgesehenen Einsatzfall diesen Kriterien Rechnung trägt.
Mindestquerschnitt von 6 mm aufweisen. Alle übrigen Gehäuseteile sind leitend miteinander verbunden. Die geerdeten ALMATEC Druckluftmembran Pumpen mit leitfähigem Steuerblock der Baureihe AH S sind für den Einsatz in explosionsgefährdeten Bereichen der Kategorie 2 und 3 („Zone 1“ bzw. „Zone 2“), Atmosphäre G/D, die dem Geltungsbereich der EU-Richtlinie 2014/34/EU unterliegen, geeignet.
Seite 5
Aufstellort: Kategorie G Innerhalb der Pumpe: Kategorie G Leitfähige ALMATEC-Druckluftmembranpumpen dürfen am Aufstellort (explosionsgefährdeter Bereich außerhalb der Pumpe) generell in der Explosionsgruppe IIC eingesetzt werden, da die massiven Gehäuse aus ableitfähigen Werkstoffen gefertigt sind und die gesamte Pumpe geerdet ist.
Seite 6
Leistungsbereiche Die nachfolgenden Leistungsdaten beziehen sich auf Wasser bei 20°C, ohne Verwendung eines Pulsationsdämpfers (in Anlehnung an DIN EN ISO 9906). AH 20 AH 32...
Seite 7
Technische Daten AH 20 S AH 32 S Maße (mm): Breite Tiefe Höhe Anschlussnennweite (BSP) R 3/4 R 1 1/4 Luftanschluss (BSP) R 1/4 R 1/4 Gewicht (kg) Maximale Feststoff-Korngröße (mm) Saughöhe, trocken (mWS) Saughöhe, produktgefüllt (mWS) Maximaler Antriebs- und Betriebsdruck (bar) Maximale Betriebstemperatur (°C)
Seite 8
Pumpe ist langsam zu betreiben (z.B. durch ein Nadelventil). Die Pumpe fährt selbsttätig an. ALMATEC Druckluft-Membranpumpen sind trocken selbstansaugend, so dass ein Anfüllen der Saugleitung und der Pumpe nicht erforderlich ist. Das Saugvermögen einer produktgefüllten Pumpe ist jedoch erheblich höher.
Seite 9
Weitere Sicherheitshinweise • Installation, Betrieb und Wartung der Pumpe nur durch qualifiziertes Personal. • Vor dem Betrieb der Hochdruck-Membranpumpe sollte sich jeder mit den Erläuterungen zur Fehlersuche (Seiten 12/13) vertraut machen. So ist gewährleistet, dass im Störungsfall der Fehler schnell erkannt und behoben werden kann. Bei Störungen, die nicht selbst behoben werden können oder deren Ursachen unklar sind, sollte der Hersteller kontaktiert werden.
Seite 10
Pumpen eingesetzten Elastomere mit beschleunigtem Verschleiß zu rechnen ist. Bezüglich der Gehäuse ist anzumerken, dass PE - anders als PP - auch bei kalten Temperaturen mechanisch stabil bleibt. ALMATEC Pumpen können insgesamt auch an Aufstellungsorten mit sehr tiefen Temperaturen sicher betrieben werden, bei Flüssigkeiten unter 0°C ist jedoch mit erhöhtem Verschleiß...
Seite 11
Bei der Demontage einer Pumpe sind grundsätzlich die Vorgehens- und Sicherheitshinweise der vorherigen Seiten zu beachten. Der Aufbau der ALMATEC AH S ist einfach. Spezialwerkzeuge sind für Demontage und Montage der Pumpe selbst nicht erforderlich; für das Luftsteuersystem liegt jeder Pumpe ein Montagewerkzeug bei.
Seite 12
Das Stufengehäuse (8) ist der schmalere der beiden Mittelblöcke. Stufenkolben (21) aus der Zylinderbuchse (9) herausdrücken. Anschließend die Kolbenstangenhülse, kurz (19) entnehmen. Sollte festgestellt werden, dass die Dichtelemente (20, 22, 23, 24) verschmutzt oder beschädigt sind, so sind diese auszuwechseln. Kolbenstangenhülse, lang (25) entnehmen und den Steuerblock (12) flach auf eine weiche Unterlage legen (Dichtkante nicht beschädigen!).
Seite 13
Stützscheibe (17) auf der Seite mit dem kürzeren Gewinde bis zum Anschlag auf die Kolbenstange (18) aufschrauben. Auf der anderen Seite die zweite Stützscheibe (17) entsprechend der Demontage-Anleitung fest andrehen. Jetzt die erste Stützscheibe (17) entsprechend der Demontage-Anleitung fest andrehen. Die Zugankerbohrungen von Steuerblock (12) und Stufengehäuse (8) in Übereinstimmung bringen.
Seite 15
Störung mögliche Ursache Abhilfe/Bemerkungen Pumpe läuft, mangelnde Pumpe läuft zu schnell langsamer starten Saugleistung physikalische Grenze Installation korrigieren überschritten prüfen, abkühlen Kavitation Installation korrigieren bzw. Leistungsfähigkeit der Pumpe größere Pumpe einsetzen überschritten entlüften Luftpolster in Saug-/Druckleitung evtl. erst im Kreislauf fördern, trocken Ansaugen gegen benetzen, entlüften Förderdruck...
