ALMATEC Quattroflow 20kSU Betriebsanleitung

Edelstahl 4-kolben-membranpumpe (single-use)
Vorschau ausblenden Andere Handbücher für Quattroflow 20kSU:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

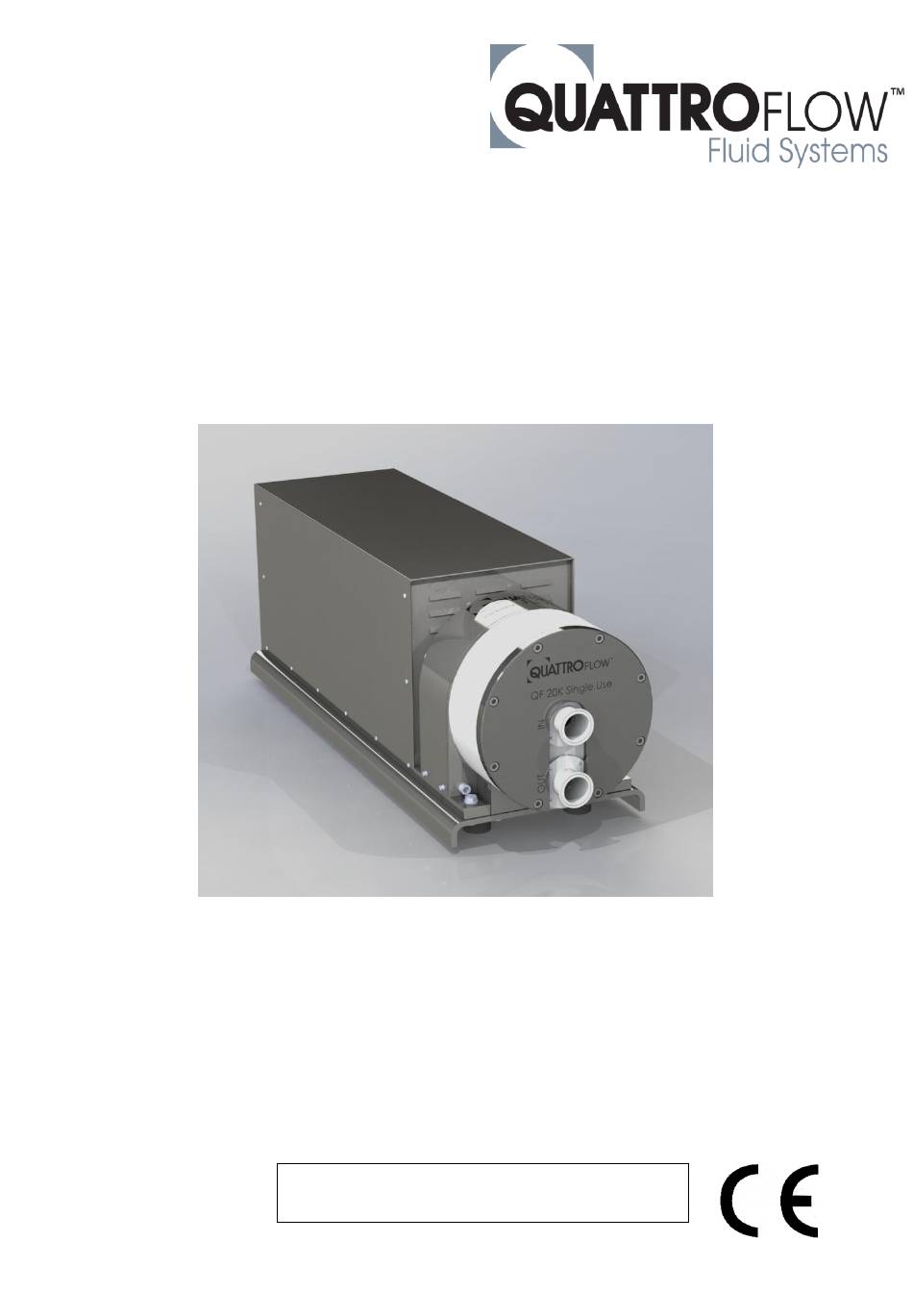

Betriebsanleitung
Quattroflow 20kSU
Edelstahl 4-Kolben-Membranpumpe
(Single-Use)
Bitte lesen Sie diese Betriebsanleitung vor der ersten
Inbetriebnahme sorgfältig durch und weisen Sie das
Bedienpersonal entsprechend ein.
Achtung!
Beachten Sie die Warn- und Sicherheitshinweise!
Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ALMATEC Quattroflow 20kSU

Inhaltszusammenfassung für ALMATEC Quattroflow 20kSU

  • Seite 1 Betriebsanleitung Quattroflow 20kSU Edelstahl 4-Kolben-Membranpumpe (Single-Use) Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch und weisen Sie das Bedienpersonal entsprechend ein. Achtung! Beachten Sie die Warn- und Sicherheitshinweise! Originalbetriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    1. Allgemeines ......................3 1.1. Vorbemerkungen ................... 3 1.2. Lagerung ....................... 3 1.3. Kennzeichnung der Pumpen ................. 3 2. Beschreibung der Quattroflow 20kSU Pumpe ............4 2.1. Bestimmungsgemäßer Einsatz ..............4 2.2. Allgemeine Beschreibung der Maschine ............4 2.3. Inbetriebnahme ..................... 5 2.4.

  • Seite 3: Allgemeines

    - Vermeidung von direkter Wärmeeinwirkung (Sonne, Heizung) 1.3. Kennzeichnung der Pumpen Die ALMATEC Maschinenbau GmbH ist als modernes, qualitätsbewusstes Unternehmen nach DIN EN ISO 9001:2008 und 14001:2009 zertifiziert. Vor der Versandfreigabe erfolgt bei allen Pumpen der Baureihe QUATTROFLOW eine umfassende Endkontrolle. Die hier festgestellten Leistungsdaten jeder einzelnen Pumpe werden archiviert und sind somit ständig abrufbar.

  • Seite 4: Beschreibung Der Quattroflow 20Ksu Pumpe

    Fördermembran werden nacheinander durch einen Verbindungsring angesteuert, der durch eine Exzenterwelle aus seiner Mittellage vor- und zurück bewegt wird und somit die Hubbewegung erzeugt. Die Quattroflow 20kSU ist standardmäßig mit einer 7° Welle ausgerüstet, mit der ein Volumenstrom von ca. 1000 ..16000 L/h erzielt wird.

  • Seite 5: Inbetriebnahme

    Vor dem Einsatz im Prozess wird ein Testlauf empfohlen. So kann man sich mit der Wirkungsweise der Pumpe vertraut machen. Hinweis: ALMATEC Maschinenbau GmbH baut die Quattroflow Pumpen auch nach spezifischen Kundenwünschen bzw. auf die besonderen Anforderungen von speziellen Anwendungen abgestimmt. Deshalb kann diese allgemeine Betriebsanleitung nicht alle möglichen Varianten zeigen bzw.

  • Seite 6: Sicherheit

    3. Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme von dem Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Maschine/Anlage verfügbar sein.

  • Seite 7: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten

     3.6. Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen, zuvor ist unbedingt der Motor von der Stromquelle zu trennen, z.B. durch Ziehen des Netzsteckers oder Verwendung eines Reparaturschalters, und gegen unbeabsichtigtes Einschalten abzusichern. Dies lässt sich durch einen abschließbaren NOT-AUS-Schalter realisieren.

  • Seite 8: Weitere Warn- Und Sicherheitshinweise

    3.9. Weitere Warn- und Sicherheitshinweise Die folgenden Hinweise warnen vor einer nicht bestimmungsgemäßen Bedienung der Pumpe oder einer möglichen Fehlbedienung anderer Systemkomponenten, die einen Schaden an der Pumpe oder an der Umgebung herbeiführen sowie Leib und Leben des Anwenders oder Dritter gefährden können.
  • Seite 9  Die Quattroflow-Pumpen sind Verdrängerpumpen, d.h. die Pumpe baut selbst bei niedrigen Drehzahlen den geforderten Druck auf. Vor dem Start der Pumpe den Anlagenaufbau überprüfen! Die Druckseite der Pumpe muss so gestaltet sein, dass der zulässige Betriebsdruck von 6 bar nicht überschritten wird. ...

  • Seite 10: Instandhaltung Und Wartung Der Qf 20Ksu

    4. Instandhaltung und Wartung der QF 20kSU Aufgrund der robusten Konstruktion sind die Pumpen weitgehend wartungsfrei. Die eingesetzten Kugellager sind gekapselt und ebenfalls wartungsfrei. Folgende Wartungsintervalle einzelner Anlagenteile sind zu empfehlen: Komponente Wartungsintervall Auszuführende Tätigkeit Kappe / Welle / 1000 h Betriebsstunden oder Austausch der Kappe/Welle/ Lagereinheit mindestens einmal jährlich...

  • Seite 11: Wechsel Der Su Förderkammer

    4.1. Wechsel der SU Förderkammer Die Quattroflow 20kSU ist eine Pumpe zur Single-Use-Verwendung. Die produktberührte Förderkammer aus Kunststoff kann schnell und einfach ausgetauscht werden. Die einfache Entsorgung der Förderkammer spart Zeit und Geld, da der Aufwand für eine Reinigung, Sterilisation oder eine aufwändige Reinigungsvalidierung entfällt.

  • Seite 12: Installation Der Su Förderkammer

    4.1.2. Installation der SU Förderkammer Die Installation der SU Förderkammer erfolgt in umgekehrter Reihenfolge zur beschriebenen Deinstallation (siehe 4.1.1.). Die Förderkammer zunächst auf der beigefügten Montagehilfe (siehe Abbildung links) absetzen und dann in den Ringantrieb einführen und fixieren. Das Anzugsmoment der acht Förderkammer-Schrauben beträgt 35 Nm. Die beiden Hälften des zweigeteilten Klemmrings sind gleichmäßig mit 15 Nm anzuziehen (identische Spaltmaße).
  • Seite 13 1. Passfeder entnehmen. 2. Schrauben lösen. 3. Lagerschale abziehen. 4. Fixierring entfernen. Zusammenbau in umgekehrter Reihenfolge. Montage der Fördereinheit (siehe Abschnitt 4.1.1. und 4.1.2.) Für die Beantwortung weiterer Fragen und für die Bestellung von Ersatzteilen kontaktieren Sie bitte den Hersteller. QF20kSU;...

  • Seite 14: Fehlersuche, Fehlerursache, Fehler Beseitigen (Troubleshooting)

    5. Fehlersuche, Fehlerursache, Fehler beseitigen (Troubleshooting) Fehlersuche Fehlerursache / Beseitigung Pumpe Pumpe Förder- Druck Förder- Lauf- Pumpe Motor Die 4-Kolbenmembranpumpe arbeiten sehr startet saugt menge wird menge Geräusch zuverlässig und fehlerfrei, wenn sie nicht nicht wird nicht nicht wird lauter undicht warm entsprechend der Bedienungsanleitung...

  • Seite 15: Leistungsdiagramm Der Qf 20Ksu

    6. Leistungsdiagramm der QF 20kSU Testmedium: Wasser bei Raumtemperatur Type Excenterwelle: 7° Förderdrücke: 0 bis 6 bar Antrieb: VEM, 4 kW Zeigt die ungefähren Förderströme in Abhängigkeit der Pumpendrehzahl. Bitte beachten: Bei direkter Kopplung des Motors an die Pumpe: Pumpendrehzahl = Motordrehzahl Bei Verwendung von Getriebemotoren: Pumpendrehzahl = Motordrehzahl x Untersetzung Die Fördermengen, die in der Kennlinie angegeben sind, wurden mit neuen Membranen und neuen Ventilen unter Standardbedingungen nach der Endmontage der Pumpe ermittelt.

  • Seite 16: Technische Daten Der Qf 20Ksu

    7. Technische Daten der QF 20kSU Beschreibung Einheit QF20kSU Förderleistung max.: Exzenterwelle 7° 16000 Förderleistung min.: Exzenterwelle 7° 1000 Förderdruck: Flüssigkeitstemperatur < 40°C Flüssigkeitstemperatur > 40°C Temperatur max.: Fördermedium °C Trockenansaughöhe bei: 330 rpm Exzenterwelle 7° 4-4,5 Volumenangaben: ungefähres Fördervolumen pro Umdrehung bei freiem Auslauf Füllvolumen ohne Anschlüsse 2950...
  • Seite 17 Dokumentation zu jeder Quattroflow-Pumpe entnommen werden können. Quattroflow ist ein Markenname der ALMATEC Maschinenbau GmbH. ALMATEC ist um die kontinuierliche Verbesserung der Produkte bemüht und behält sich das Recht vor, Änderungen der Technik und/oder des Designs ohne vorherige Ankündigung durchzuführen.
