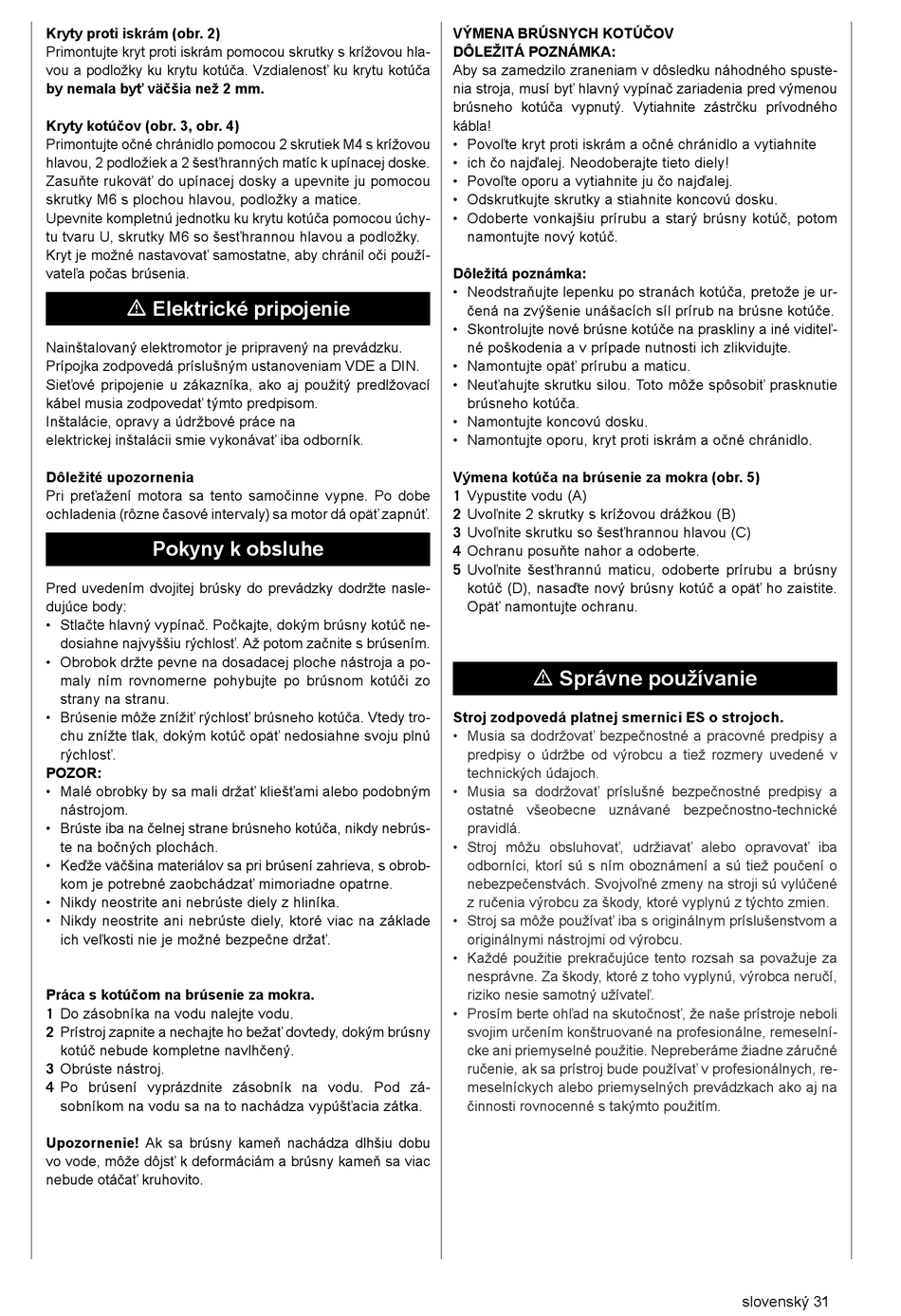

Elektrické Pripojenie; Pokyny K Obsluhe; Správne Používanie - Scheppach BG200W Originalbetriebsanweisung

Kryty proti iskrám (obr. 2)
Primontujte kryt proti iskrám pomocou skrutky s krížovou hla-
vou a podložky ku krytu kotúča. Vzdialenosť ku krytu kotúča
by nemala byť väčšia než 2 mm.
Kryty kotúčov (obr. 3, obr. 4)
Primontujte očné chránidlo pomocou 2 skrutiek M4 s krížovou
hlavou, 2 podložiek a 2 šesťhranných matíc k upínacej doske.
Zasuňte rukoväť do upínacej dosky a upevnite ju pomocou
skrutky M6 s plochou hlavou, podložky a matice.
Upevnite kompletnú jednotku ku krytu kotúča pomocou úchy-
tu tvaru U, skrutky M6 so šesťhrannou hlavou a podložky.
Kryt je možné nastavovať samostatne, aby chránil oči použí-
vateľa počas brúsenia.
m Elektrické pripojenie
Nainštalovaný elektromotor je pripravený na prevádzku.
Prípojka zodpovedá príslušným ustanoveniam VDE a DIN.
Sieťové pripojenie u zákazníka, ako aj použitý predlžovací
kábel musia zodpovedať týmto predpisom.
Inštalácie, opravy a údržbové práce na
elektrickej inštalácii smie vykonávať iba odborník.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po dobe
ochladenia (rôzne časové intervaly) sa motor dá opäť zapnúť.

Pokyny k obsluhe

Pred uvedením dvojitej brúsky do prevádzky dodržte nasle-
dujúce body:
• Stlačte hlavný vypínač. Počkajte, dokým brúsny kotúč ne-
dosiahne najvyššiu rýchlosť. Až potom začnite s brúsením.
• Obrobok držte pevne na dosadacej ploche nástroja a po-
maly ním rovnomerne pohybujte po brúsnom kotúči zo
strany na stranu.
• Brúsenie môže znížiť rýchlosť brúsneho kotúča. Vtedy tro-
chu znížte tlak, dokým kotúč opäť nedosiahne svoju plnú
rýchlosť.
POZOR:
• Malé obrobky by sa mali držať kliešťami alebo podobným
nástrojom.
• Brúste iba na čelnej strane brúsneho kotúča, nikdy nebrús-
te na bočných plochách.
• Keďže väčšina materiálov sa pri brúsení zahrieva, s obrob-
kom je potrebné zaobchádzať mimoriadne opatrne.
• Nikdy neostrite ani nebrúste diely z hliníka.
• Nikdy neostrite ani nebrúste diely, ktoré viac na základe
ich veľkosti nie je možné bezpečne držať.
Práca s kotúčom na brúsenie za mokra.
1 Do zásobníka na vodu nalejte vodu.
2 Prístroj zapnite a nechajte ho bežať dovtedy, dokým brúsny
kotúč nebude kompletne navlhčený.
3 Obrúste nástroj.
4 Po brúsení vyprázdnite zásobník na vodu. Pod zá-
sobníkom na vodu sa na to nachádza vypúšťacia zátka.
Upozornenie! Ak sa brúsny kameň nachádza dlhšiu dobu
vo vode, môže dôjsť k deformáciám a brúsny kameň sa viac
nebude otáčať kruhovito.
VÝMENA BRÚSNYCH KOTÚČOV
DÔLEŽITÁ POZNÁMKA:
Aby sa zamedzilo zraneniam v dôsledku náhodného spuste-
nia stroja, musí byť hlavný vypínač zariadenia pred výmenou
brúsneho kotúča vypnutý. Vytiahnite zástrčku prívodného
kábla!
• Povoľte kryt proti iskrám a očné chránidlo a vytiahnite
• ich čo najďalej. Neodoberajte tieto diely!
• Povoľte oporu a vytiahnite ju čo najďalej.
• Odskrutkujte skrutky a stiahnite koncovú dosku.
• Odoberte vonkajšiu prírubu a starý brúsny kotúč, potom
namontujte nový kotúč.
Dôležitá poznámka:
• Neodstraňujte lepenku po stranách kotúča, pretože je ur-
čená na zvýšenie unášacích síl prírub na brúsne kotúče.
• Skontrolujte nové brúsne kotúče na praskliny a iné viditeľ-
né poškodenia a v prípade nutnosti ich zlikvidujte.
• Namontujte opäť prírubu a maticu.
• Neuťahujte skrutku silou. Toto môže spôsobiť prasknutie
brúsneho kotúča.
• Namontujte koncovú dosku.
• Namontujte oporu, kryt proti iskrám a očné chránidlo.
Výmena kotúča na brúsenie za mokra (obr. 5)
1 Vypustite vodu (A)
2 Uvoľnite 2 skrutky s krížovou drážkou (B)
3 Uvoľnite skrutku so šesťhrannou hlavou (C)
4 Ochranu posuňte nahor a odoberte.
5 Uvoľnite šesťhrannú maticu, odoberte prírubu a brúsny
kotúč (D), nasaďte nový brúsny kotúč a opäť ho zaistite.
Opäť namontujte ochranu.
m Správne používanie
Stroj zodpovedá platnej smernici ES o strojoch.
• Musia sa dodržovať bezpečnostné a pracovné predpisy a
predpisy o údržbe od výrobcu a tiež rozmery uvedené v
technických údajoch.
• Musia sa dodržovať príslušné bezpečnostné predpisy a
ostatné všeobecne uznávané bezpečnostno-technické
pravidlá.
• Stroj môžu obsluhovať, udržiavať alebo opravovať iba
odborníci, ktorí sú s ním oboznámení a sú tiež poučení o
nebezpečenstvách. Svojvoľné zmeny na stroji sú vylúčené
z ručenia výrobcu za škody, ktoré vyplynú z týchto zmien.
• Stroj sa môže používať iba s originálnym príslušenstvom a
originálnymi nástrojmi od výrobcu.
• Každé použitie prekračujúce tento rozsah sa považuje za
nesprávne. Za škody, ktoré z toho vyplynú, výrobca neručí,
riziko nesie samotný užívateľ.
• Prosím berte ohľad na skutočnosť, že naše prístroje neboli
svojim určením konštruované na profesionálne, remeselní-
cke ani priemyselné použitie. Nepreberáme žiadne záručné
ručenie, ak sa prístroj bude používať v profesionálnych, re-
meselníckych alebo priemyselných prevádzkach ako aj na
činnosti rovnocenné s takýmto použitím.
slovenský 31
