Mit Menüpunkt AUDIO-DEMO können Sie sich eine Demonstration des vorgewählten Audiotons im Lautsprecher
anhören.
5.3.19 INPUT
m Menü INPUT (EINGABE) können die analogen Eingabefunktionen ausgewählt werden. Folgende Eingaben sind
möglich:
SC INPUT
STALL W.
TEMPARATURE
TEMP. OFF.
5.3.20 OUTPUT
Es besteht die Möglichkeit bis zu drei Analog-Rundinstrumente an das LX5000 anzuschließen. Für jede Rundanzeige
kann sowohl im Variometer (VARIO)- als auch im Sollfahrt (SC)-Modus jede beliebige Kombination aus den folgen-
den Anzeigen eingegeben werden:
VARIO
SC
NETTO
REALTIV
OFF
Die folgende Abbildung zeigt ein Beispiel der vielen Auswahlmöglichkeiten:
Analog-Anzeige 2:
immer Anzeige des
Netto-Varios
Analog-Anzeige 3:
abgeschaltet
Negierung des externen Sollfahrtschalters
ON: Schalter geschlossen
Schalter offen
OFF: Schalter geschlossen
Schalter offen
Einstellmöglichkeit für sie Schaltschwelle der Geschwindigkeitswarnung. Es
wird ein externes Signalgerät (Summer) benötigt (Option)
Hier kann die Temperaturanzeige abgeschaltet werden (falls kein ext. Tempera-
turfühler vorhanden ist)
Der externe Temperaturfühler kann um +/- 9° abgeglichen werden.
Anzeige des „normalen" Vario-Signals
Anzeige des Sollfahrt-Kommandos
Anzeige des Netto-Vario-Signals
Anzeige des RELATIV-Vario-Signals
keine Anzeige

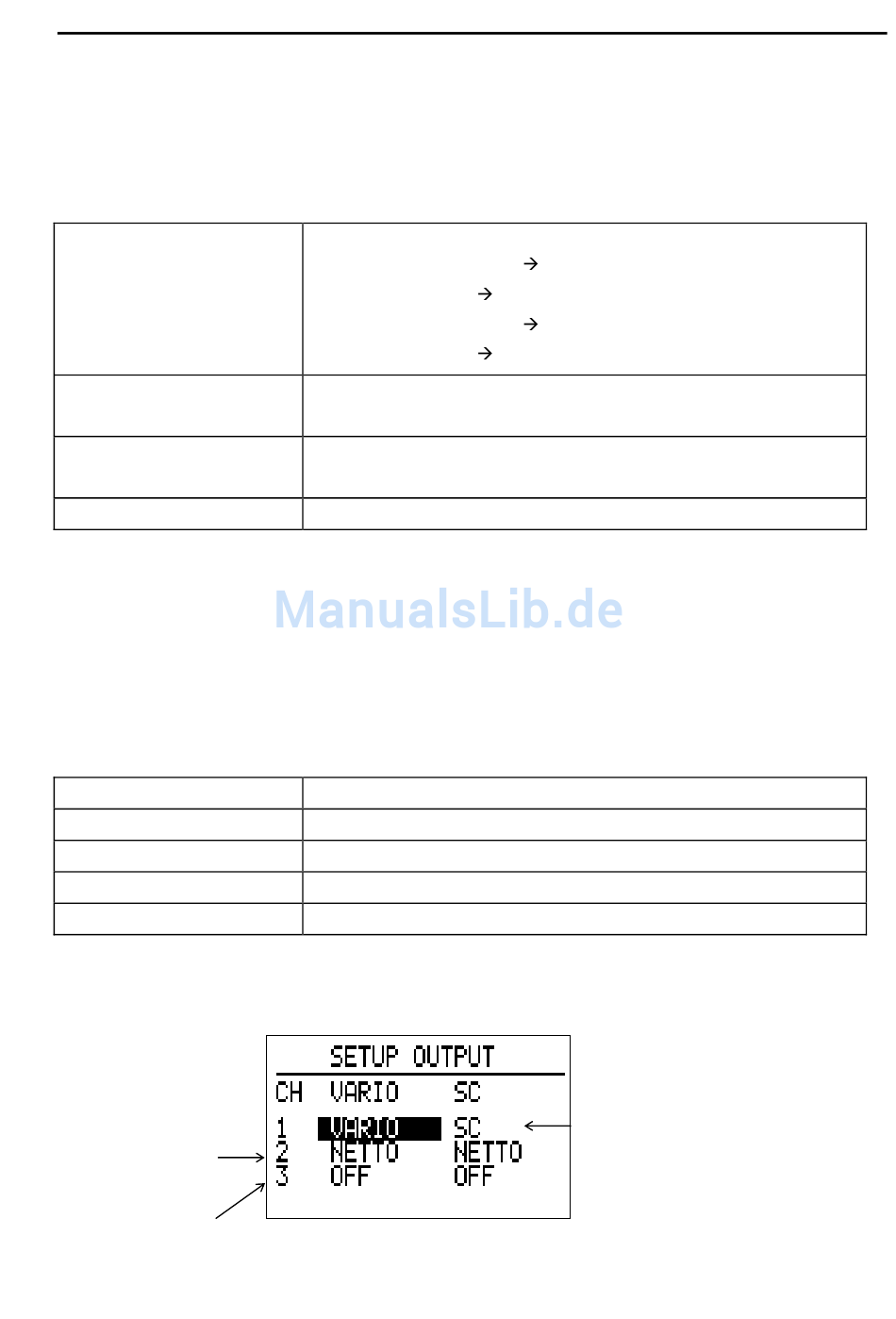

Abbildung 22: Analog-Rundanzeigenkonfigurierung
Sollfahrt-Modus
Vario-Modus
Vario-Modus
Sollfahrt-Modus
Analog-Anzeige 1 zeigt:
im Vario-Modus das Vario-Signal
im Sollfahrt-Modus das Sollfahrt-Signal
