Variante 3
Bei diese Variante ist die Windrichtung durch einen Pfeil dargestellt was erleichtet die Windinterpretierung. Die Ab-
bildung zeigt Seitenwind cca 60 Grad. Die Windrichtung und Staerke sind unten links dargestellt.
Atomatisch ist waehrend des Steigen Integrator gezeigt (AVG) und in Sollfahrt Netto (NET)

4.2 Graphic-Display

Das Graphic-Display unterstützt die Navigation in graphischer und alphanumerischer Form, in den Modi APT, TP, und
TSK.
Dieses Display steht in den genannten Modi an zweiter Stelle nach dem Segelflug-Navigations-Display, und wird durch
Drehen des AUF-/AB-Drehschalters um eine Position nach rechts, ausgewählt.
Die wichtigsten Daten, wie BRG(B), TRK(T), GS(G) und Distanz werden auf der rechten Seite des Displays darge-
stellt. Der Name des ausgewählten Wegpunktes erscheint in abgekürzter Form.
Im graphischen Teil des Bildschirms erscheint die aktuelle Position des Flugzeugs in Relation zum gewählten Kurs,
bzw. zum gewählten Wegpunkt.
Die verschiedenen Luftraumstrukturen können zusammen, oder entsprechend nach ihrer Art getrennt, ein oder ausge-
blendet werden (siehe SETUP).
Für das Flugzeugsymbol stehen im SETUP- Programm zwei verschieden große Symbole zur Auswahl.
Das Flugzeugsymbol befindet sich immer in der Mitte des LCD-Displays und die Luftraumstruktur bewegt sich
Luftraumstruktur (Air-
space), wenn im SE-
TUP aktiviert
Zielpunkt

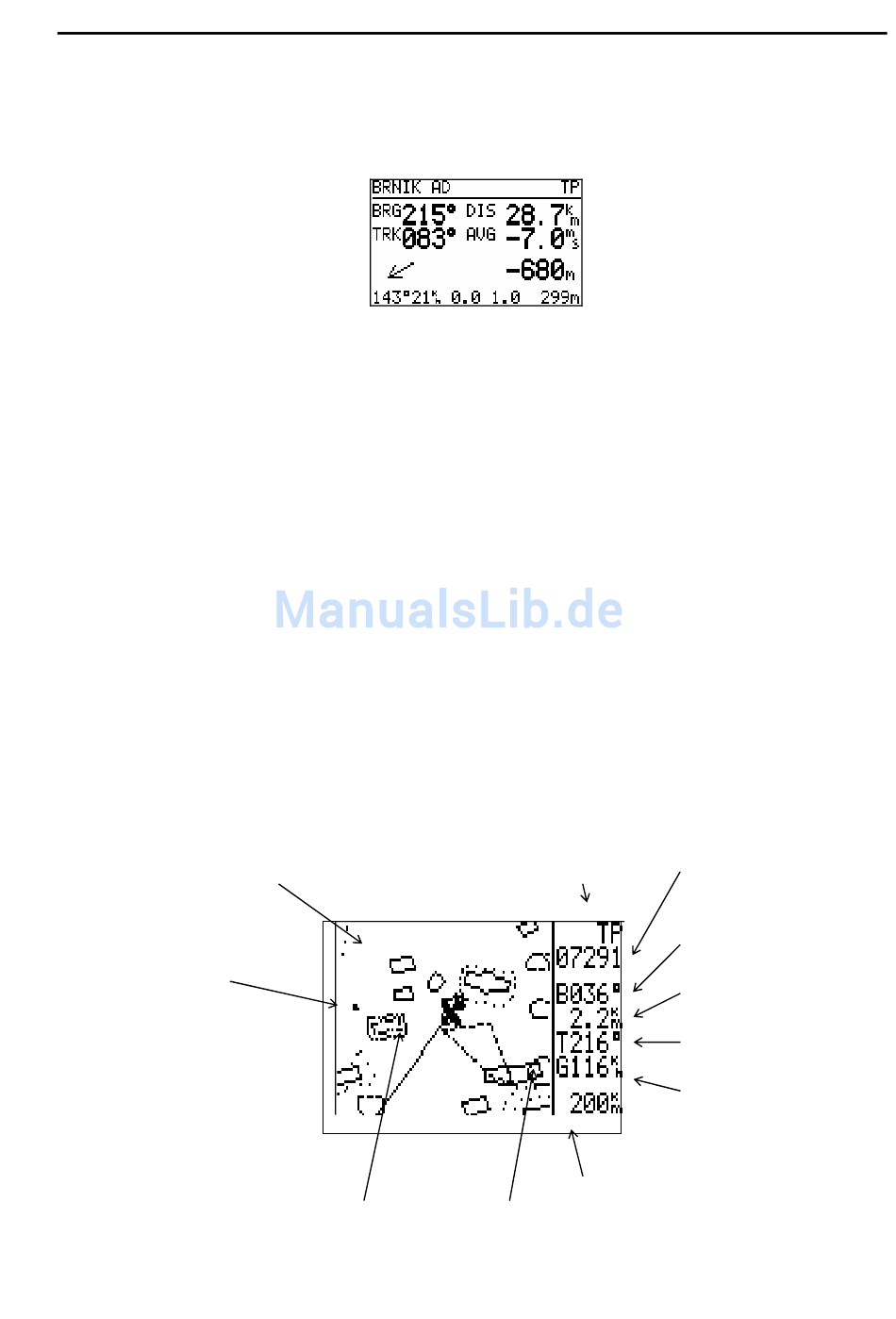

Abbildung 6: Graphik-Display
Art des anzufliegenden Punktes:
APT: Flugplatz
TP: Turnpoint
TSK: Aufgabe
Sollkurslinie Flugzeugsymbol
Abgekürzter
Name des anzu-
fliegenden Punk-
te
Sollkurs (BRG)
Distanz (DIS)
Kurs über Grund (TRK)
Geschwindigkeit
über Grund (GS)
Abbildungsmaßstab des Graphik
Ausschnittes (ZOOM-Faktor)
Seite 18
