2.3 Pneumatischer Anschluß
Auf der Rückseite des LX5000 befinden sich 3 Schlauchstutzen, zum Anschluß des statischen Drucks, des Gesamt-
drucks und der TE-Kompensationsdüse. Diese werden wie in Abbildung 2 gezeigt, mit den Druckanschlüssen im
Flugzeug verbunden.
Achtung:
Beachten Sie unbedingt die unterschiedliche Anschlußweise bei Düsen- bzw. elektronischer Kompensation!
a) LX5000 mit Düsenkompensation
LX5000
P
st
b) LX5000 mit elektronischer Kompensation
LX5000
P
st
Die Ansicht zeigt das LX5000 von oben

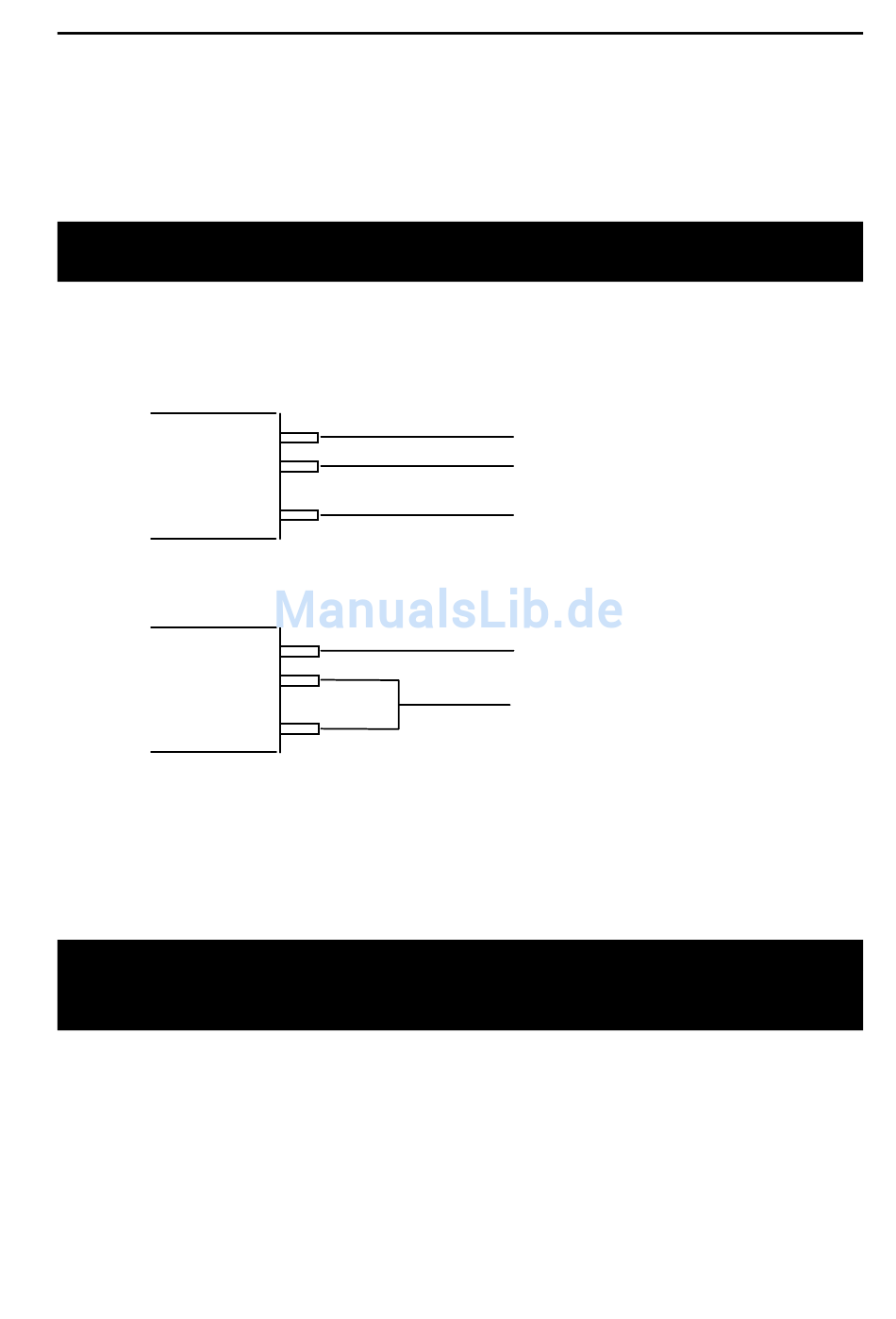

Abbildung 2: pneumatische Anschlüsse
Achtung:
Niemals in die Drucksonden blasen!! Die Drucksonden werden dadurch zerstört.
Eine Garantiereparatur ist dann nicht mehr möglich!
P
tot
P
st
(TE)
P
tot
P
st
(TE)
Gesamtdruck
statischer Druck
zur TE-Kompensationsdüse
Gesamtdruck
statischer Druck
Seite 11
