PUSH/ PULL = Sollfahrt Kommando. W zeigt die vom LX5000 errechnete Windkomponente, A das mittlere Steigen,
Mc den eingestelltenMcCready-Wert, und B die eingestellte Flächenbelastung.
In der untersten Zeile rechts, wird die quantitative Abweichung vom errechneten Gleitpfad angezeigt, zB. -320m. Zu-
sätzlich zeigt darüber ein Pfeilsymbol in die Richtung der erforderlichen Korrektur.
Variante 2
Das Segelflug-Navigations-Display 2, bietet die selben Grundinformationen wie das Display 1. Es steht ebenfalls in
den Modi APT, TP und TSK zur Verfügung.
Es werden jedoch an Stelle der Geschwindigkeit über Grund, (GS) der errechnete Wind in Richtung und Stärke ange-
zeigt. Der Integrator für das mittlere Steigen, sowie die quantitative Abweichung vom errechneten Gleitpfad, werden in
großen Zeichen hervorgehoben. Der Pfeil für die Kursabweichung wird in seiner Größe, entsprechend der Größe der
tatsächlichen Abweichung vom Sollkurs, verändert.
Als zusätzliche Information wird, in der untersten Zeile rechts, die Flughöhe angezeigt. Die Auswahl m oder ft erfolgt
in SETUP- Programm
Name des anzu-
fliegenden Punk-
tes
Sollkurs zum
Wegpunkt
Kurs über Grund
Integrator-
Anzeige
Sollfahrt-Kommando:
PUSH: schneller fliegen
PULL: langsamer fliegen
Anzeige der Ablage vom geplanten
Track:
Pfeil n. rechts: Sollkurs liegt rechts
Pfeil n. links: Sollkurs liegt links
- Kommandoanzeige!!

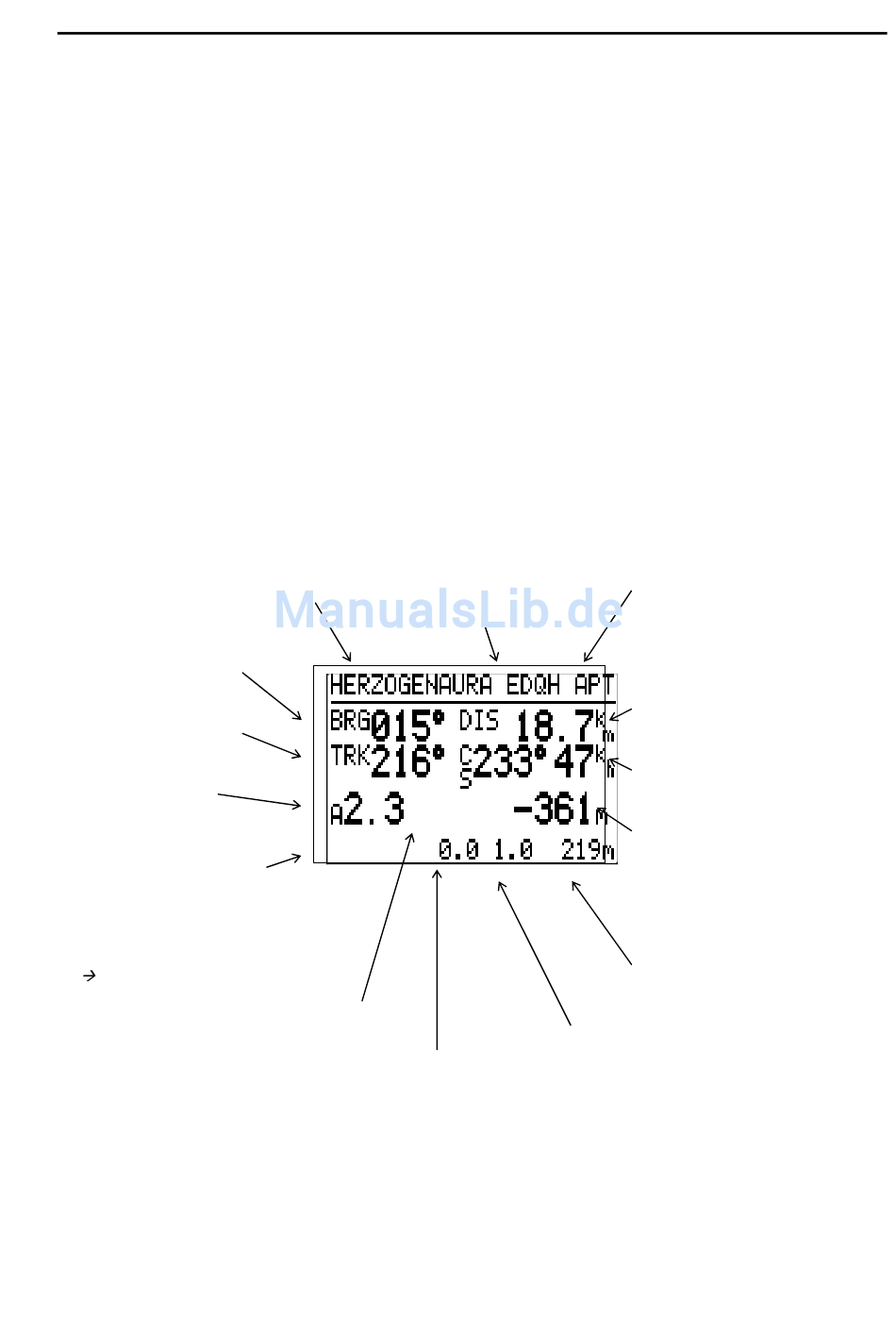

Abbildung 5: Segelflug-Navigations-Display 2
Die Winberechnungmetode ist durch zwei Bushstaben neben Windanzeige darstellt:
CS Kompas GS Groundspeed PS Positionverschiebung CB Combination CO Componente FI Fix
ICAO-Kennung
Eingestellter
McCready-Wert
Art des anzuflie-
genden Punktes:
APT: Flugplatz
TP: Turnpoint
TSK: Aufgabe
Distanz zum oben ange-
zeigten Wegpunkt
Windanzeige nach Richtung
und Stärke
Quantitative Gleitpfadabwei-
chung:
+ -> Flugzeug zu hoch
(über Gleitpfad)
- -> Flugzeug zu tief
(unter Gleitpfad)
Höhenmesser
(barometrisch)
Einstellung der Flächenbelastung (als
absoluter oder relativer Wert)
hier: relativ
